鋳鉄製みぞ蓋

インターロッキングブロック用 細目タイプ(すきま8mm)側溝用 T-2

GRM-2

製品写真

GRM-2

製品の特徴

  • 蓋のすきま(開口幅)は8mmと細く、車椅子やベビーカーなどの通行にも安心です。

製品図面

GRM

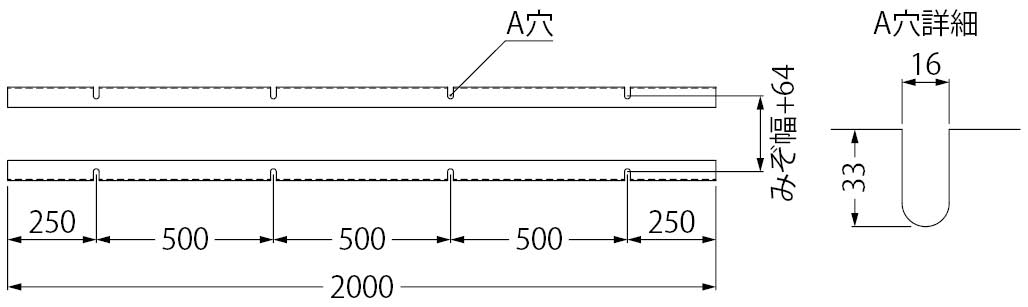

アンカーボルト取付寸法

GRM

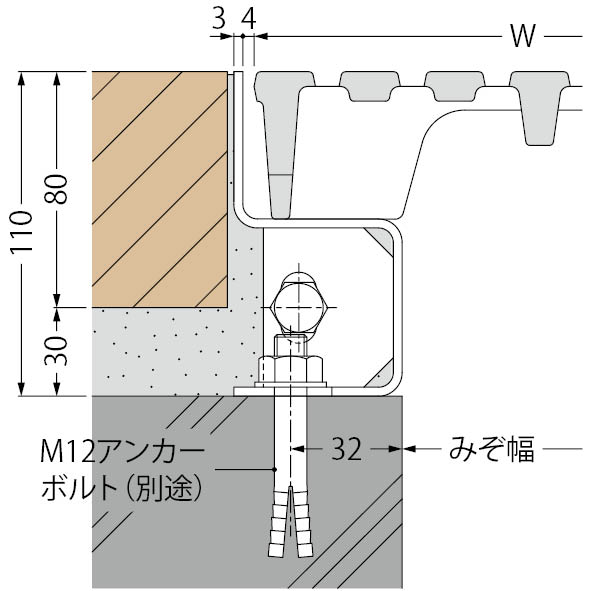

受枠との納まり<受枠:LH-50>

GRM



    部品構成


  1. 材質:FC200 処理:樹脂系塗装

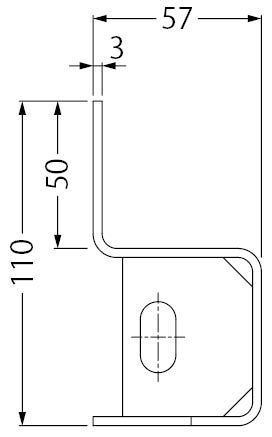

  2. 受枠
    材質:SPHC 処理:樹脂系塗装

  3. 材質:SWRM 処理:溶融亜鉛めっき

    設計情報

  • 開閉ハンドルD型を使用してください。

    注文・発注情報

  • 受枠は定尺2000mm。定尺以内の受枠の製作も可能です。発注の際にご指示ください。
    盗難防止用の鎖が付属しています。

寸法表<単位:mm>

みぞ幅 呼称 W1 L E t W2
150 250 250 598 20.7 10 214 φ6×300(両シャックル付)
180 280 280 598 20.8 10 244 φ6×300(両シャックル付)
200 300 300 598 20 10 264 φ6×300(両シャックル付)
250 350 350 598 19.5 10 314 φ6×300(両シャックル付)
300 400 400 598 21.1 10 364 φ6×300(両シャックル付)

質量・破壊荷重・適用荷重<接触圧子:φ150>

呼称 質量(kg) 破壊荷重 適用荷重
250 13 20kN (2,041kgf)以上 T-2
280 15 20kN (2,041kgf)以上 T-2
300 16 20kN (2,041kgf)以上 T-2
350 18 20kN (2,041kgf)以上 T-2
400 20 20kN (2,041kgf)以上 T-2

価格(消費税は含まれておりません)

製品符号−呼称 価格(円/枚) 図面等
GRM−2−250 11,200 cad図面dxf図面DWG図面DWG図面ご使用願い図
GRM−2−280 12,800 cad図面dxf図面DWG図面DWG図面ご使用願い図
GRM−2−300 14,800 cad図面dxf図面DWG図面DWG図面ご使用願い図
GRM−2−350 16,200 cad図面dxf図面DWG図面DWG図面ご使用願い図
GRM−2−400 17,200 cad図面dxf図面DWG図面DWG図面ご使用願い図
スチール製受枠 価格(円/枚) 図面等
LH−50(L=2000) 13,000
コーナー加工費
直角1ヵ所当り
2,700
※本体は1枚当り。受枠は両側1m当りの価格です。
