カネソウの鋳鉄製みぞ蓋情報はこちら
※受枠は両側1m当りの価格です。
※価格には消費税は含まれておりません。
製品写真
製品の特徴
- 蓋の開口幅は8mmの細目タイプで、車椅子やベビーカーなどの通行にも安心です。
製品図面

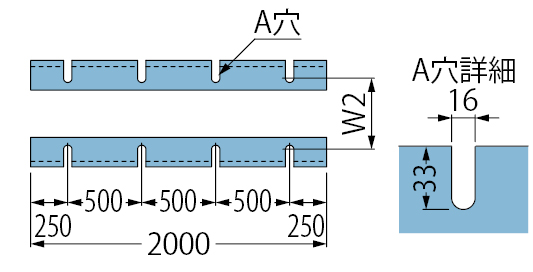

アンカーボルト取付寸法
蓋寸法図
受枠との納まり＜受枠：LH-50＞
部品構成
- 蓋
材質：FCD500
処理：樹脂系塗装 - 受枠
材質：SPHC
処理：樹脂系塗装 - 鎖
材質：SWRM
処理：溶融亜鉛めっき
別売部品
- 開閉ハンドル D型
注文・発注情報
- 受枠は定尺2000mm。定尺以内の受枠の製作も可能です。発注の際にご指示ください。
- 盗難防止用の鎖が付属しています。
寸法表＜単位：mm＞
| みぞ幅 | 呼称 | W1 | L | E | t | W2 | 鎖 |
|---|---|---|---|---|---|---|---|
| 150 | 250 | 250 | 598 | 20.7 | 10 | 214 | φ6×300（両シャックル付） |
| 200 | 300 | 300 | 598 | 20 | 10 | 264 | φ6×300（両シャックル付） |
| 250 | 350 | 350 | 598 | 19.5 | 10 | 314 | φ6×300（両シャックル付） |
| 300 | 400 | 400 | 598 | 21.1 | 10 | 364 | φ6×300（両シャックル付） |
質量・破壊荷重・適用荷重＜接触圧子：φ170＞
| 呼称 | 質量(kg) | 破壊荷重 | 適用荷重 |
|---|---|---|---|
| 250 | 13 | 60kN （6,123kgf）以上 | T-6 |
| 300 | 16 | 60kN （6,123kgf）以上 | T-6 |
| 350 | 18 | 60kN （6,123kgf）以上 | T-6 |
| 400 | 20 | 60kN （6,123kgf）以上 | T-6 |
価格
| 製品符号−呼称 | 価格（円/枚） | 図面・施工要領書等 |
|---|---|---|
| GRM-6-250 | 17,400 |     |
| GRM-6-300 | 22,300 | |
| GRM-6-350 | 26,800 | |
| GRM-6-400 | 29,700 | |
| スチール製受枠 | 価格（円/枚） |
|---|---|
| LH-50（L=2000） | 18,200 |
| コーナー加工費 直角1ヶ所当り |
3,000 |
※価格には消費税は含まれておりません。
