カネソウのスリットみぞ蓋シリーズ情報はこちら

カラー舗装用みぞ蓋(化粧用スリットみぞ蓋)

インターロッキングブロック用 充填深さ65mm 側溝用 スチール製蓋
U字溝用固定金具付 スチール製受枠

適用荷重:T-14
カラー舗装用みぞ蓋の強度基準はこちらをご覧ください。
製品符号
蓋:HISM-14
受枠:L-C(Z)

製品写真

HISM+L-C(Z)
※写真のブロック、U字溝は含まれません。

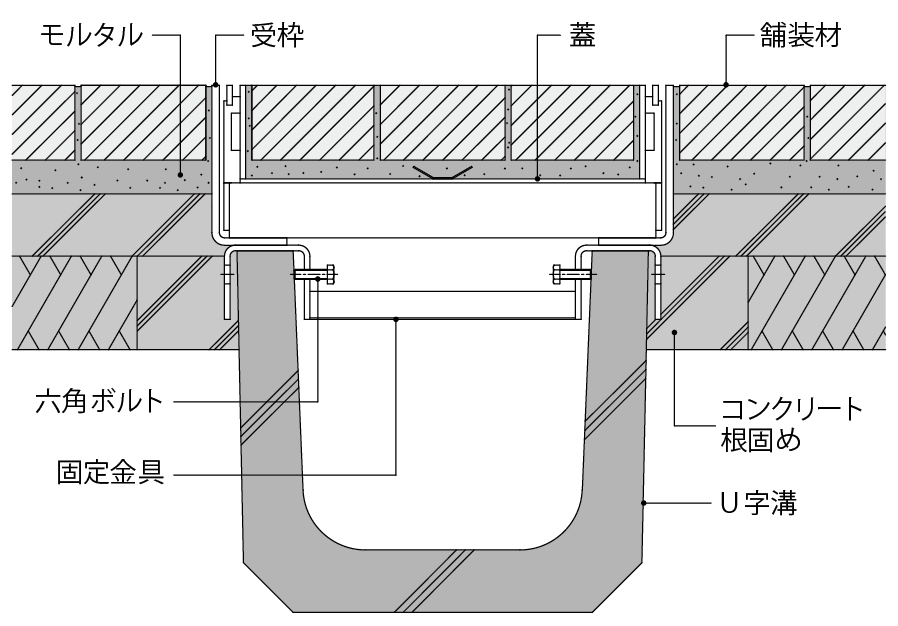

納まり図

拡大図

製品の特徴

  • U字溝天端に、簡単に取り付けができ、工期短縮に貢献します。
  • JIS A 5372 推奨仕様E-1 U形側溝に適合し、車道に並行して設置する側溝用として使用できます。
  • シングルスリットタイプも製作できます。
  • 強度はT-14用で、総重量14,000kgfまでの車両の乗り入れが可能です。
  • 建物内、建物敷地内、公園敷地内、車道以外で、車両が走行することはまれで、走行することがあっても一時待避などで低速で走行するような、車両が乗り入れる可能性のある場所に設置できます。
    ※車両が頻繁に通行する場所や、フォークリフト等の特殊車両が通行する場所には適しません。
    ※総重量が14トンを超える車両においても、1輪荷重5,000kgfまでの緊急車両等の一時的な乗り入れが可能です。

製品図面

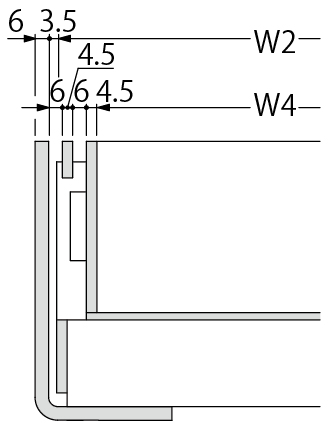

開口寸法

部品構成


  1. 材質:SS400
    処理:溶融亜鉛めっき
  2. 目地
    材質:SS400
    処理:溶融亜鉛めっき
  3. 受枠
    材質:SPHC
    処理:樹脂系塗装(L-C)
    処理:溶融亜鉛めっき(L-CZ)
  4. 固定金具
    材質:SS400
    処理:樹脂系塗装(L-C)
    処理:溶融亜鉛めっき(L-CZ)
  5. 六角ボルト(M8×25)
    材質:SUS304

別売部品

  • 開閉ハンドル E型

U字溝みぞ幅ごとの納まり詳細図

U字溝用固定金具付スチール製受枠は、みぞ幅によって納まりが異なります。納まりは下記の詳細図をご覧ください。
みぞ幅150mm

拡大図

みぞ幅180mm

拡大図


みぞ幅240mm

拡大図

みぞ幅300mm

拡大図


幅決め材について

  1. 受枠には、幅決め材が溶接で仮固定されており、精度の高い受枠の施工ができます。幅決め材は施工後、取り外してから、蓋を受枠に載せてください。

施工情報

  1. U字溝上端部と受枠下部とに生じるすきまはコンクリート・モルタル等で埋めてください。
  2. 固定金具部分は、必ずコンクリートで根固めを行ってください。

注文・発注情報

  1. ご注文は下記の要領でご指示ください。
    <例>HISM-14-3060+L-117C-U18
  2. 受枠が溶融亜鉛めっき品の場合は製品符号末尾に「Z」を付けてご指示ください。
    <例>HISM-14-3060+L-117CZ-U18

寸法表<単位:mm>

みぞ幅 蓋呼称 W1 W2 W3 W4 H1 開口面積(mm2 受枠呼称 H H2
150 2560 150 251 270 216 116.2 15,798 L-117C-U15 122.2 181.7
180 3060 200 301 320 266 116.2 15,798 L-117C-U18 122.2 181.7
240 3560 250 351 370 316 122.2 15,798 L-123C-U24 128.2 187.7
300 4060 300 401 420 366 128.2 15,798 L-129C-U30 134.2 193.7

質量

製品符号 呼称 蓋質量(kg) 舗装材充填時の
蓋質量(約・kg)
適用荷重 衝撃
HISM-14 2560 11.5 34 T-14 i=0.1
HISM-14 3060 12.9 41 T-14 i=0.1
HISM-14 3560 14.9 48 T-14 i=0.1
HISM-14 4060 17.1 56 T-14 i=0.1

価格

適用荷重 受枠(樹脂系塗装) 価格
(円/セット)
図面・施工要領書等
製品符号 呼称 価格
(円/m)
製品符号 呼称 価格
(円/m)
T-14 HISM-14 2560 41,200 L-117C U15 22,400 63,600 CAD図面DXF図面DWG図面ご使用願い図
HISM-14 3060 44,700 L-117C U18 22,400 67,100 CAD図面DXF図面DWG図面ご使用願い図
HISM-14 3560 51,100 L-123C U24 22,800 73,900 CAD図面DXF図面DWG図面ご使用願い図
HISM-14 4060 57,400 L-129C U30 23,400 80,800 CAD図面DXF図面DWG図面ご使用願い図
※本体は1m当り、枠は両側1m当りの価格です。
※価格には消費税は含まれておりません。
適用荷重 受枠(溶融亜鉛めっき) 価格
(円/セット)
図面・施工要領書等
製品符号 呼称 価格
(円/m)
製品符号 呼称 価格
(円/m)
T-14 HISM-14 2560 41,200 L-117CZ U15 28,200 69,400 CAD図面DXF図面DWG図面ご使用願い図
HISM-14 3060 44,700 L-117CZ U18 28,200 72,900 CAD図面DXF図面DWG図面ご使用願い図
HISM-14 3560 51,100 L-123CZ U24 28,800 79,900 CAD図面DXF図面DWG図面ご使用願い図
HISM-14 4060 57,400 L-129CZ U30 29,400 86,800 CAD図面DXF図面DWG図面ご使用願い図
※本体は1m当り、枠は両側1m当りの価格です。
※価格には消費税は含まれておりません。
