HKB−3C

鋳鉄製 床埋込型
散水栓ボックス

製品イメージ
HKB−3C
価格 (消費税は含まれておりません)
製品名 価格(円/組) 図面等
HKB−3C (固定金具付) 21,200 CAD図面DXF図面ご使用願い図カート
HKB−3C (固定金具なし) 14,200 CAD図面DXF図面ご使用願い図カート

部品構成

@蓋/材質:FC200  処理:樹脂系塗装
A錠/材質:CAC202  処理:クロームめっき
B鎖/材質:SWRM  処理:電気亜鉛めっき
C固定金具A/材質:FC200  処理:樹脂系塗装
D固定金具B/材質:FC200  処理:樹脂系塗装
E枠/材質:FC200  処理:樹脂系塗装


付属部品

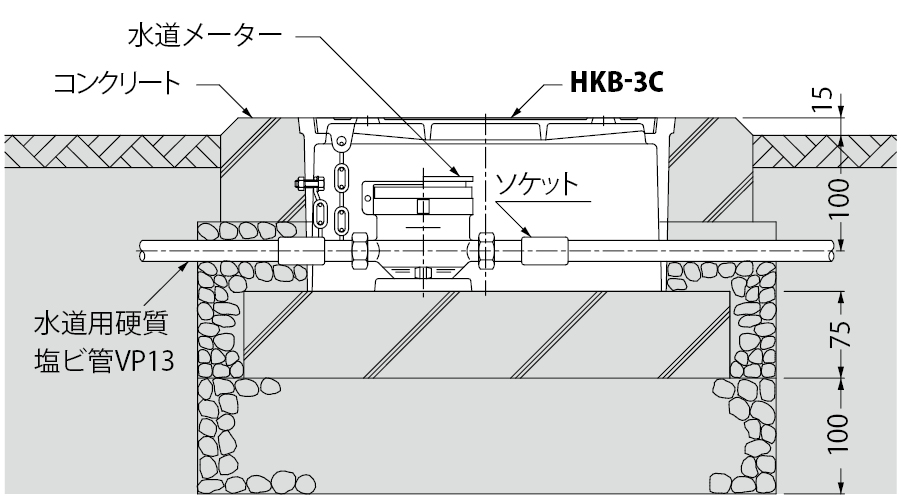

設計情報等


注文・発注情報
車両が通行する場所には適しません。
鋳出文字は散水栓が標準タイプです。

量水器の鋳出を行った場合は、固定金具は付属しません。


ポイント

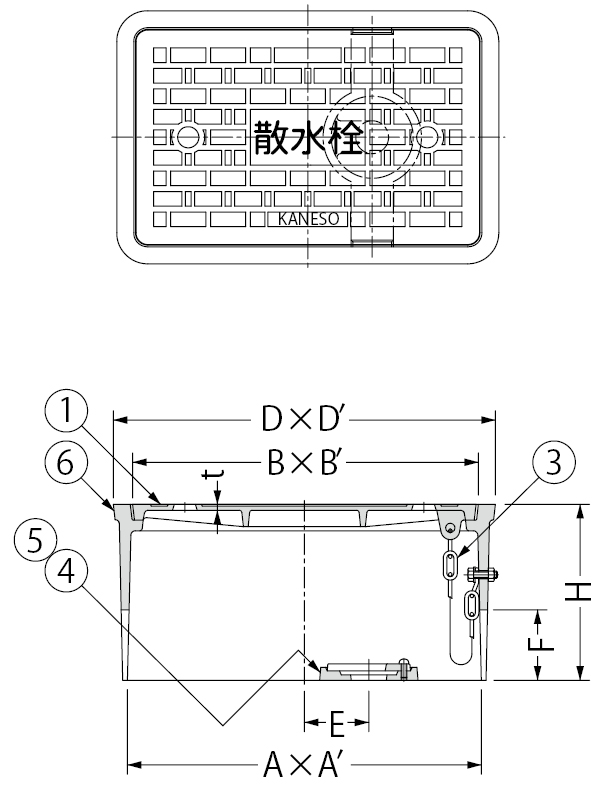

製品図面
HKB−3C
寸法表 <単位:mm>
製品符号 散水栓の呼ビ径 A A' B B' D D' E F H t 質量(kg) 鎖B型
HKB-3C 13〜20 302 192 293 183 326 216 55 60 150 3.5 12 φ4×300
