HKB−3a

鋳鉄製 床埋込型
散水栓ボックス

製品イメージ
HKB−3a
価格 (消費税は含まれておりません)
製品名 価格(円/組) 図面等
HKB−3a (固定金具付) 22,500 CAD図面DXF図面ご使用願い図カート
HKB−3a (固定金具なし) 15,500 CAD図面DXF図面ご使用願い図カート

部品構成

@蓋/材質:FC200  処理:樹脂系塗装
B鎖/材質:SWRM  処理:電気亜鉛めっき
C固定金具A/材質:FC200  処理:樹脂系塗装
D固定金具B/材質:FC200  処理:樹脂系塗装
E枠/材質:FC200  処理:樹脂系塗装


付属部品


設計情報等


注文・発注情報
車両が通行する場所には適しません。
鋳出文字は散水栓が標準タイプです。


ポイント

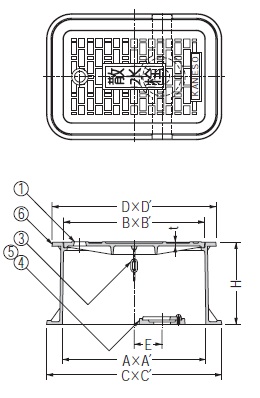

製品図面
HKB−3a
寸法表 <単位:mm>
製品符号 散水栓の呼ビ径 A A' B B' C C' D D' E H t 質量(kg) 鎖B型
HKB-3a 13〜20 262 172 258 168 320 230 300 210 45 150 5 11 φ4×300
