上水道用鉄蓋・筐
量水器桝用鉄蓋 蝶番式
適用荷重：T-2製品写真
製品の特徴
- 鋳出文字は［量水器］が標準タイプです。
- 適用量水器桝は、国土交通省型MC-1です。
規格対照表
| 規格名称 | 記号 |
|---|---|
| 公共建築設備工事標準図 | MB-1 |
| 日本鋳鉄ふた・排水器具工業会規格 | JCW105 MB-1 |

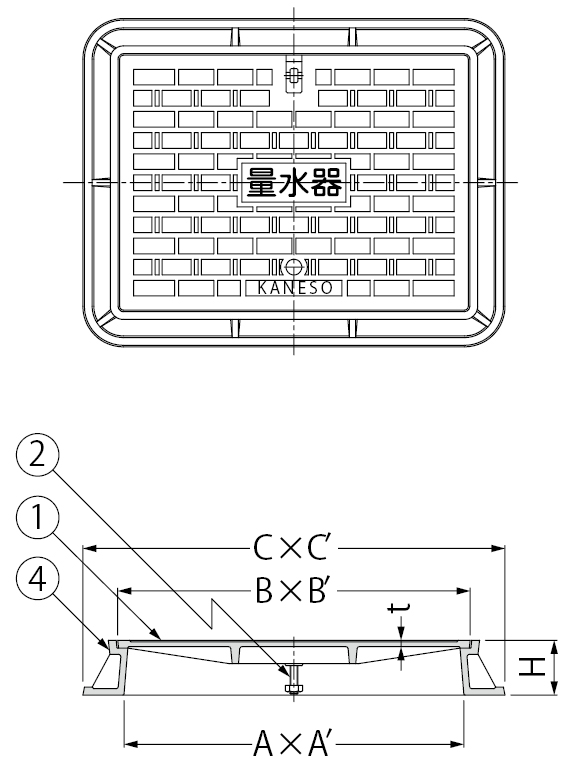

製品図面
部品構成
- 蓋
材質：FC200
処理：樹脂系塗装 - 蝶番
材質：SS400
処理：樹脂系塗装 - −
- 枠
材質：FC200
処理：樹脂系塗装
施工情報
- 受枠の固定は受枠の変形・破損を防ぐため、手締めで均等に締め込んでください。
注文・発注情報
- 盗難防止用鎖付も製作可能です。鎖が必要な場合は、「鎖付」とご指示ください。
寸法表＜単位：mm＞
| 製品符号 | 量水器の呼び径 | A | A' | B | B' | C | C' | H | t |
|---|---|---|---|---|---|---|---|---|---|
| HMB-1S | 25〜 32 | 435 | 315 | 450 | 325 | 540 | 420 | 70 | 6 |
質量・破壊荷重・適用荷重＜接触圧子：φ150＞
| 製品符号 | 質量(kg) | 破壊荷重 | 適用荷重 |
|---|---|---|---|
| HMB-1S | 19 | 20kN(約2,041kgf)以上 | T-2 |
価格
| 製品符号 | 価格（円/組） | 図面・施工要領書等 |
|---|---|---|
| HMB-1S | 36,700 |     |
