スチール製グレーチング

180°開閉式　プレーンタイプ　集水桝用

適用荷重：T-25・T-20・T-14・T-6
製品符号：HSP
メインバー：Iバー

製品写真

HSP

製品の特徴

  • グレーチング本体と受枠はリンク構造により連結されており、180度グレーチングを開閉できますから、清掃が簡単・安全に行えます。また、盗難防止にも役立ちます。

規格対照表

規格名称 呼称（サイズ）
公共建築協会評価対象品 T-25を除く全サイズ

製品図面

メインバーピッチ

構造図

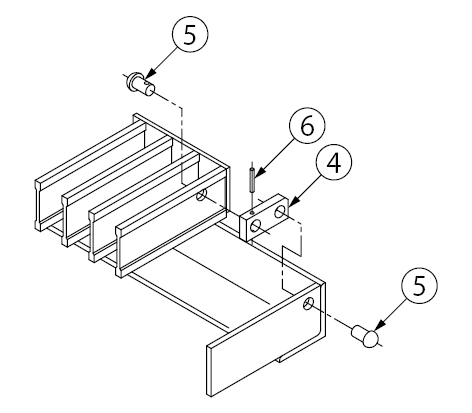

部品構成

  1. メインバー
    材質：SS400
    処理：溶融亜鉛めっき
  2. クロスバー
    材質：SS400
    処理：溶融亜鉛めっき
  3. エンドプレート
    材質：SS400
    処理：溶融亜鉛めっき
  4. 連結金具
    材質：SS400
    処理：電気亜鉛めっき
  5. リベット
    材質：SV330
    処理：電気亜鉛めっき
  6. スプリングピン
    材質：S60CM
  7. 受枠
    材質：SS400
    処理：樹脂系塗装
  8. アンカー（φ9）
    材質：SS400
    処理：樹脂系塗装

衝撃係数・スパン・許容応力の基準

設計情報

  1. 桝内径b1と受枠内径が合致しません。ご注意ください。

注文・発注情報

  1. ご注文は下記要領でご指示ください。

寸法・質量表

  1. T-25仕様/ T-20仕様/ T-14・T-6仕様

    2. 価格

  2. T-25仕様/ T-20仕様/ T-14・T-6仕様

T-25仕様　寸法・質量表＜単位：mm＞

呼称 適用荷重 桝内径
b1×a1
（mm）		 グレーチング 受枠 総質量
（㎏/組）
寸法（mm） 質量
（㎏/枚）		 寸法（mm）
a b h A B H
4355 T-25 300×400 490 289 55 11.1 520 321 61 17.4
4455 T-25 400×400 490 395 55 13.9 520 427 61 21.5
4555 T-25 500×400 490 501 55 17.5 520 533 61 26.3
5365 T-25 300×500 590 289 65 15.6 620 321 71 22.5
5465 T-25 400×500 590 395 65 19.3 620 427 71 26.1
5565 T-25 500×500 590 501 65 24.5 620 533 71 34.7
6375 T-25 300×600 690 289 75 18.5 720 321 81 27.7
6475 T-25 400×600 690 395 75 25.3 720 427 81 35.9
6575 T-25 500×600 690 501 75 32.1 720 533 81 44.0
6675 T-25 600×600 690 607 75 38.9 720 639 81 50.1
7575 T-25 500×700 790 501 75 37.2 820 533 81 54.7
7775 T-25 700×700 790 713 75 52.9 820 745 81 74.3

T-20仕様　寸法・質量表＜単位：mm＞

呼称 適用荷重 桝内径
b1×a1
（mm）		 グレーチング 受枠 総質量
（㎏/組）
寸法（mm） 質量
（㎏/枚）		 寸法（mm）
a b h A B H
4350 T-20 300×400 490 289 50 10.1 520 321 56 15.9
4450 T-20 400×400 490 395 50 12.6 520 427 56 19.5
4550 T-20 500×400 490 501 50 15.9 520 533 56 23.9
5355 T-20 300×500 590 289 55 13.2 620 321 61 19.8
5455 T-20 400×500 590 395 55 16.3 620 427 61 24.1
5555 T-20 500×500 590 501 55 20.7 620 533 61 29.6
6565 T-20 500×600 690 501 65 29.5 720 533 71 38.2

T-14・T-6仕様　寸法・質量表＜単位：mm＞

呼称 適用荷重 桝内径
b1×a1
（mm）		 グレーチング 受枠 総質量
（㎏/組）
寸法（mm） 質量
（㎏/枚）		 寸法（mm）
a b h A B H
4344 T-14・6 300×400 490 275 44 7.2 520 307 50 12.6
4444 T-14・6 400×400 490 395 44 9.4 520 427 50 15.7
4544 T-14・6 500×400 490 485 44 11.8 520 517 50 19.1
5350 T-14・6 300×500 590 289 50 12.1 620 321 56 18.3
5450 T-14・6 400×500 590 395 50 15.0 620 427 56 22.4
5550 T-14・6 500×500 590 501 50 19.0 620 533 56 27.5
6555 T-14・6 500×600 690 501 55 23.9 720 533 61 33.3

T-25仕様　価格

製品符号－呼称 価格（円/組） 図面・施工要領書等
HSP－4355 24,400 cad図面dxf図面DWG図面ご使用願い図
HSP－4455 31,300 cad図面dxf図面DWG図面ご使用願い図
HSP－4555 34,300 cad図面dxf図面DWG図面ご使用願い図
HSP－5365 30,800 cad図面dxf図面DWG図面ご使用願い図
HSP－5465 40,100 cad図面dxf図面DWG図面ご使用願い図
HSP－5565 43,300 cad図面dxf図面DWG図面ご使用願い図
HSP－6375 38,400 cad図面dxf図面DWG図面ご使用願い図
HSP－6475 50,800 cad図面dxf図面DWG図面ご使用願い図
HSP－6575 55,400 cad図面dxf図面DWG図面ご使用願い図
HSP－6675 84,100 cad図面dxf図面DWG図面ご使用願い図
HSP－7575 62,300 cad図面dxf図面DWG図面ご使用願い図
HSP－7775 102,200 cad図面dxf図面DWG図面ご使用願い図
※グレーチングと受枠のセット価格です。
※価格には消費税は含まれておりません。

T-20仕様　価格

製品符号－呼称 価格（円/組） 図面・施工要領書等
HSP－4350 22,600 cad図面dxf図面DWG図面ご使用願い図
HSP－4450 30,400 cad図面dxf図面DWG図面ご使用願い図
HSP－4550 31,900 cad図面dxf図面DWG図面ご使用願い図
HSP－5355 28,100 cad図面dxf図面DWG図面ご使用願い図
HSP－5455 36,100 cad図面dxf図面DWG図面ご使用願い図
HSP－5555 39,200 cad図面dxf図面DWG図面ご使用願い図
HSP－6565 50,700 cad図面dxf図面DWG図面ご使用願い図
※グレーチングと受枠のセット価格です。
※価格には消費税は含まれておりません。

T-14・T-6仕様　価格

製品符号－呼称 価格（円/組） 図面・施工要領書等
HSP－4344 19,500 cad図面dxf図面DWG図面ご使用願い図
HSP－4444 24,500 cad図面dxf図面DWG図面ご使用願い図
HSP－4544 26,800 cad図面dxf図面DWG図面ご使用願い図
HSP－5350 26,000 cad図面dxf図面DWG図面ご使用願い図
HSP－5450 33,000 cad図面dxf図面DWG図面ご使用願い図
HSP－5550 36,000 cad図面dxf図面DWG図面ご使用願い図
HSP－6555 44,800 cad図面dxf図面DWG図面ご使用願い図
※グレーチングと受枠のセット価格です。
※価格には消費税は含まれておりません。
