カネソウスチール製グレーチングの情報はこちら

スチール製グレーチング

ボルトキャップ付　ボルト固定式　枠付正方形型　滑り止め模様付　集水桝用

適用荷重：T-25・T-20・T-14・T-6・T-2
製品符号：HXCL-BC（ステンレス製ボルトキャップ付）
製品符号：HXCL-HC（ゴム製ボルトキャップ付）
メインバー：DIバー

製品写真

HXCL-BC

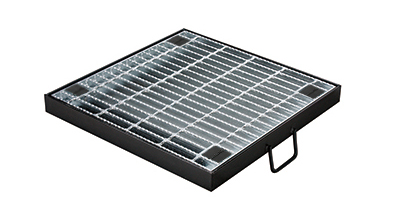

HXCL-HC

ボルトキャップ特徴

  • ボルトキャップにより、ボルト固定部にゴミや埃が溜まるのを防止します。
  • ボルトキャップとグレーチング本体との段差がなく、通行がスムーズにできます。
  • ボルトキャップはステンレス製、ゴム製の2種を用意しています。

    使用場所について

  • 建物内、建物敷地内、公園敷地内、車道以外で車両の乗り入れる可能性のある場所で使用できます。
  • ※フォークリフト等の特殊車両が通行する場所には適しません。

製品図面


※図面はHXCL-BCです。

    ボルト固定部詳細図

ボルト固定部

ボルト固定部


メインバーピッチ

部品構成

  1. メインバー
    材質：SS400
    処理：溶融亜鉛めっき
  2. クロスバー
    材質：SS400
    処理：溶融亜鉛めっき
  3. エンドプレート
    材質：SS400
    処理：溶融亜鉛めっき
  4. ベースプレート
    材質：SS400
    処理：溶融亜鉛めっき
  5. 受枠
    材質：SPHCまたはSS400
    処理：樹脂系塗装
  6. アンカー（φ9）
    材質：SS400
    処理：樹脂系塗装
  7. クッション
    材質：クロロプレンゴム
  8. ボルトキャップ
    材質：SUS304（BC）
    材質：クロロプレンゴム（HC）

別売部品

  • T形レンチ
    h=25 呼び17
    h=32～90 呼び24
  • 鎖取付金具 AK

設計情報

  1. ボルトキャップは、グレーチング1枚につき4個1組です。

注文・発注情報

  1. ボルトキャップの材質は、下記要領でご指示ください。
    ＜例＞
    ステンレス製→HXCL-BC
    ゴム製　　　→HXCL-HC
  2. クッションの有無をご指示ください。
    ＜例＞
    クッションなし→HXCL-BC 4450-a
    クッション付　→HXCL-BC 4450-b
  3. 受枠の表面処理が樹脂系塗装の場合はK、溶融亜鉛めっきの場合はZをつけてご指示ください。
  1. ご注文は下記要領でご指示ください。

ワンポイント情報

寸法・質量表＜単位：mm＞　クッションなし

適用荷重 桝内径 呼称 グレーチング 受枠（クッションなし）-a 総質量
（㎏/組）
a b h メインバー 質量
（㎏）		 A B H
T-25 300×300 3350 400 395 50 DI-50 11.8 420 420 61 21.1
350×350 3350A 450 450 50 DI-50 15.0 470 470 61 25.5
400×400 4455 500 501 55 DI-55 19.8 520 520 66 32
450×450 4460A 550 537 60 DI-60 25.9 570 570 71 39.7
500×500 5565 600 600 65 DI-65 32.1 620 620 76 47.6
600×600 6675 700 700 75 DI-75 49.2 720 720 86 68.8
T-20 300×300 3344 400 395 44 DI-44 8.6 420 420 56 17.6
350×350 3350A 450 450 50 DI-50 15.0 470 470 61 25.5
400×400 4450 500 501 50 DI-50 18.3 520 520 61 30.0
450×450 4455A 550 537 55 DI-55 23.8 570 570 66 37.2
500×500 5560 600 600 60 DI-60 30.7 620 620 71 45.8
600×600 6665 700 700 65 DI-65 43.4 720 720 76 61.6
700×700 7775 800 800 75 DI-75 63.9 820 820 86 86.3
800×800 8875 900 890 75 DI-75 79.7 920 920 86 104.9
T-14･T-6 300×300 3338 400 395 38 DI-38 7.7 420 420 50 16.3
350×350 3344A 450 450 44 DI-44 10.9 470 470 56 21.0
400×400 4444 500 500 44 DI-44 13.3 520 520 56 24.6
450×450 4450A 550 537 50 DI-50 22.0 570 570 61 34.9
500×500 5550 600 600 50 DI-50 26.0 620 620 61 40.0
600×600 6655 700 700 55 DI-55 38.0 720 720 66 55.1
700×700 7760 800 800 60 DI-60 53.7 820 820 71 73.9
800×800 8865 900 890 65 DI-65 70.1 920 920 76 93.5
900×900 9975 1000 995 75 DI-75 98.6 1020 1020 86 126.7
1000×1000 ※11075 1100 557・537 75 DI-75 118.9 1120 1120 86 149.8
T-2 300×300 3325 400 395 25 DI-25 7.5 420 420 38 14.8
350×350 3332A 450 450 32 DI-32 9.8 470 470 44 18.8
400×400 4432 500 500 32 DI-32 12.1 520 520 44 22.0
450×450 4432A 550 545 32 DI-32 13.4 570 570 44 24.4
500×500 5538 600 600 38 DI-38 18.6 620 620 50 31.6
600×600 6638 700 695 38 DI-38 24.1 720 720 50 39.3
700×700 7744 800 800 44 DI-44 36.2 820 820 56 54.4
800×800 8844 900 900 44 DI-44 44.0 920 920 56 64.5
900×900 9950 1000 995 50 DI-50 68.7 1020 1020 61 92.3
1000×1000 ※11050 1100 537・557 50 DI-50 84.4 1120 1120 61 110.4
※印はグレーチングが2枚割となります。

寸法・質量表＜単位：mm＞　クッション付

適用荷重 桝内径 呼称 グレーチング 受枠（クッション付）-b 総質量
（㎏/組）
a b h メインバー 質量
（㎏）		 A B H
T-25 300×300 3350 400 395 50 DI-50 11.8 420 420 66 21.5
350×350 3350A 450 450 50 DI-50 15.0 470 470 66 25.9
400×400 4455 500 501 55 DI-55 19.8 520 520 71 32.4
450×450 4460A 550 537 60 DI-60 25.9 570 570 76 40.2
500×500 5565 600 600 65 DI-65 32.1 620 620 81 47.9
600×600 6675 700 700 75 DI-75 49.2 720 720 91 69.2
T-20 300×300 3344 400 395 44 DI-44 8.6 420 420 61 17.9
350×350 3350A 450 450 50 DI-50 15.0 470 470 66 25.9
400×400 4450 500 501 50 DI-50 18.3 520 520 66 30.5
450×450 4455A 550 537 55 DI-55 23.8 570 570 71 37.6
500×500 5560 600 600 60 DI-60 30.7 620 620 76 46.2
600×600 6665 700 700 65 DI-65 43.4 720 720 81 61.9
700×700 7775 800 800 75 DI-75 63.9 820 820 91 86.8
800×800 8875 900 890 75 DI-75 79.7 920 920 91 105.5
T-14･T-6 300×300 3338 400 395 38 DI-38 7.7 420 420 56 16.7
350×350 3344A 450 450 44 DI-44 10.9 470 470 61 21.4
400×400 4444 500 500 44 DI-44 13.3 520 520 61 25.0
450×450 4450A 550 537 50 DI-50 22.0 570 570 66 35.4
500×500 5550 600 600 50 DI-50 26.0 620 620 66 40.6
600×600 6655 700 700 55 DI-55 38.0 720 720 71 55.6
700×700 7760 800 800 60 DI-60 53.7 820 820 76 74.5
800×800 8865 900 890 65 DI-65 70.1 920 920 81 93.9
900×900 9975 1000 995 75 DI-75 98.6 1020 1020 91 127.3
1000×1000 ※11075 1100 557・537 75 DI-75 118.9 1120 1120 91 150.5
T-2 300×300 3325 400 395 25 DI-25 7.5 420 420 44 15.5
350×350 3332A 450 450 32 DI-32 9.8 470 470 50 19.7
400×400 4432 500 500 32 DI-32 12.1 520 520 50 22.8
450×450 4432A 550 545 32 DI-32 13.4 570 570 50 25.2
500×500 5538 600 600 38 DI-38 18.6 620 620 56 32.2
600×600 6638 700 695 38 DI-38 24.1 720 720 56 40.0
700×700 7744 800 800 44 DI-44 36.2 820 820 61 55.1
800×800 8844 900 900 44 DI-44 44.0 920 920 61 65.2
900×900 9950 1000 995 50 DI-50 68.7 1020 1020 66 93.3
1000×1000 ※11050 1100 537・557 50 DI-50 84.4 1120 1120 66 111.5
※印はグレーチングが2枚割となります。

HXCL-BC（ステンレス製ボルトキャップ付）クッションなし　価格

適用荷重 製品符号－呼称 価格 -a-K（樹脂系塗装） 価格 -a-Z（溶融亜鉛めっき） 部品価格 図面・施工要領書等
本体
（円/枚）		 受枠
（円/枚）		 セット価格
（円/組）		 本体
（円/枚）		 受枠
（円/枚）		 セット価格
（円/組）		 ボルトキャップ
（円/組）
T-25 HXCL－BC－3350 18,800 12,000 34,400 18,800 16,800 39,200 3,600 CAD図面DXF図面DWG図面ご使用願い図
HXCL－BC－3350A 23,200 13,400 40,200 23,200 19,100 45,900 3,600 CAD図面DXF図面DWG図面ご使用願い図
HXCL－BC－4455 25,400 14,400 43,400 25,400 20,700 49,700 3,600 CAD図面DXF図面DWG図面ご使用願い図
HXCL－BC－4460A 31,600 15,100 50,300 31,600 21,800 57,000 3,600 CAD図面DXF図面DWG図面ご使用願い図
HXCL－BC－5565 36,300 16,700 56,600 36,300 24,400 64,300 3,600 CAD図面DXF図面DWG図面ご使用願い図
HXCL－BC－6675 50,900 16,900 71,400 50,900 24,700 79,200 3,600 CAD図面DXF図面DWG図面ご使用願い図
T-20 HXCL－BC－3344 16,100 11,400 31,100 16,100 15,900 35,600 3,600 CAD図面DXF図面DWG図面ご使用願い図
HXCL－BC－3350A 23,200 13,400 40,200 23,200 19,100 45,900 3,600 CAD図面DXF図面DWG図面ご使用願い図
HXCL－BC－4450 23,900 14,300 41,800 23,900 20,500 48,000 3,600 CAD図面DXF図面DWG図面ご使用願い図
HXCL－BC－4455A 29,500 14,700 47,800 29,500 21,200 54,300 3,600 CAD図面DXF図面DWG図面ご使用願い図
HXCL－BC－5560 34,900 16,500 55,000 34,900 24,000 62,500 3,600 CAD図面DXF図面DWG図面ご使用願い図
HXCL－BC－6665 47,800 16,800 68,200 47,800 24,500 75,900 3,600 CAD図面DXF図面DWG図面ご使用願い図
HXCL－BC－7775 99,700 26,300 129,600 99,700 39,700 143,000 3,600 CAD図面DXF図面DWG図面ご使用願い図
HXCL－BC－8875 115,000 28,100 146,700 115,000 42,600 161,200 3,600 CAD図面DXF図面DWG図面ご使用願い図
T-14･T-6 HXCL－BC－3338 15,100 10,600 29,300 15,100 14,600 33,300 3,600 CAD図面DXF図面DWG図面ご使用願い図
HXCL－BC－3344A 19,900 13,000 36,500 19,900 18,400 41,900 3,600 CAD図面DXF図面DWG図面ご使用願い図
HXCL－BC－4444 21,000 13,400 38,000 21,000 19,100 43,700 3,600 CAD図面DXF図面DWG図面ご使用願い図
HXCL－BC－4450A 27,600 14,400 45,600 27,600 20,700 51,900 3,600 CAD図面DXF図面DWG図面ご使用願い図
HXCL－BC－5550 32,400 15,200 51,200 32,400 22,000 58,000 3,600 CAD図面DXF図面DWG図面ご使用願い図
HXCL－BC－6655 42,700 16,000 62,300 42,700 23,200 69,500 3,600 CAD図面DXF図面DWG図面ご使用願い図
HXCL－BC－7760 82,400 24,400 110,400 82,400 36,700 122,700 3,600 CAD図面DXF図面DWG図面ご使用願い図
HXCL－BC－8865 100,900 27,000 131,500 100,900 40,800 145,300 3,600 CAD図面DXF図面DWG図面ご使用願い図
HXCL－BC－9975 139,300 29,800 172,700 139,300 45,300 188,200 3,600 CAD図面DXF図面DWG図面ご使用願い図
HXCL－BC－11075 187,200 35,800 230,200 187,200 52,500 246,900 7,200 CAD図面DXF図面DWG図面ご使用願い図
T-2 HXCL－BC－3325 12,100 10,200 25,900 12,100 14,000 29,700 3,600 CAD図面DXF図面DWG図面ご使用願い図
HXCL－BC－3332A 15,100 11,200 29,900 15,100 15,600 34,300 3,600 CAD図面DXF図面DWG図面ご使用願い図
HXCL－BC－4432 18,600 11,600 33,800 18,600 16,200 38,400 3,600 CAD図面DXF図面DWG図面ご使用願い図
HXCL－BC－4432A 20,600 12,000 36,200 20,600 16,800 41,000 3,600 CAD図面DXF図面DWG図面ご使用願い図
HXCL－BC－5538 23,700 14,100 41,400 23,700 20,200 47,500 3,600 CAD図面DXF図面DWG図面ご使用願い図
HXCL－BC－6638 30,400 14,200 48,200 30,400 20,400 54,400 3,600 CAD図面DXF図面DWG図面ご使用願い図
HXCL－BC－7744 52,800 20,700 77,100 52,800 30,800 87,200 3,600 CAD図面DXF図面DWG図面ご使用願い図
HXCL－BC－8844 60,900 22,600 87,100 60,900 33,800 98,300 3,600 CAD図面DXF図面DWG図面ご使用願い図
HXCL－BC－9950 86,500 24,500 114,600 86,500 36,800 126,900 3,600 CAD図面DXF図面DWG図面ご使用願い図
HXCL－BC－11050 131,400 32,700 171,300 131,400 47,600 186,200 7,200 CAD図面DXF図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。
※ボルトキャップは、グレーチング1枚につき4個1組です。

HXCL-BC（ステンレス製ボルトキャップ付）クッション付　価格

適用荷重 製品符号－呼称 価格 -b-K（樹脂系塗装） 価格 -b-Z（溶融亜鉛めっき） 部品価格 図面・施工要領書等
本体
（円/枚）		 受枠
（円/枚）		 セット価格
（円/組）		 本体
（円/枚）		 受枠
（円/枚）		 セット価格
（円/組）		 ボルトキャップ
（円/組）
T-25 HXCL－BC－3350 18,800 15,000 37,400 18,800 19,800 42,200 3,600 CAD図面DXF図面DWG図面ご使用願い図
HXCL－BC－3350A 23,200 16,400 43,200 23,200 22,100 48,900 3,600 CAD図面DXF図面DWG図面ご使用願い図
HXCL－BC－4455 25,400 17,400 46,400 25,400 23,700 52,700 3,600 CAD図面DXF図面DWG図面ご使用願い図
HXCL－BC－4460A 31,600 18,100 53,300 31,600 24,800 60,000 3,600 CAD図面DXF図面DWG図面ご使用願い図
HXCL－BC－5565 36,300 19,700 59,600 36,300 27,400 67,300 3,600 CAD図面DXF図面DWG図面ご使用願い図
HXCL－BC－6675 50,900 19,900 74,400 50,900 27,700 82,200 3,600 CAD図面DXF図面DWG図面ご使用願い図
T-20 HXCL－BC－3344 16,100 14,400 34,100 16,100 18,900 38,600 3,600 CAD図面DXF図面DWG図面ご使用願い図
HXCL－BC－3350A 23,200 16,400 43,200 23,200 22,100 48,900 3,600 CAD図面DXF図面DWG図面ご使用願い図
HXCL－BC－4450 23,900 17,300 44,800 23,900 23,500 51,000 3,600 CAD図面DXF図面DWG図面ご使用願い図
HXCL－BC－4455A 29,500 17,700 50,800 29,500 24,200 57,300 3,600 CAD図面DXF図面DWG図面ご使用願い図
HXCL－BC－5560 34,900 19,500 58,000 34,900 27,000 65,500 3,600 CAD図面DXF図面DWG図面ご使用願い図
HXCL－BC－6665 47,800 19,800 71,200 47,800 27,500 78,900 3,600 CAD図面DXF図面DWG図面ご使用願い図
HXCL－BC－7775 99,700 29,300 132,600 99,700 42,700 146,000 3,600 CAD図面DXF図面DWG図面ご使用願い図
HXCL－BC－8875 115,000 31,100 149,700 115,000 45,600 164,200 3,600 CAD図面DXF図面DWG図面ご使用願い図
T-14･T-6 HXCL－BC－3338 15,100 13,600 32,300 15,100 17,600 36,300 3,600 CAD図面DXF図面DWG図面ご使用願い図
HXCL－BC－3344A 19,900 16,000 39,500 19,900 21,400 44,900 3,600 CAD図面DXF図面DWG図面ご使用願い図
HXCL－BC－4444 21,000 16,400 41,000 21,000 22,100 46,700 3,600 CAD図面DXF図面DWG図面ご使用願い図
HXCL－BC－4450A 27,600 17,400 48,600 27,600 23,700 54,900 3,600 CAD図面DXF図面DWG図面ご使用願い図
HXCL－BC－5550 32,400 18,200 54,200 32,400 25,000 61,000 3,600 CAD図面DXF図面DWG図面ご使用願い図
HXCL－BC－6655 42,700 19,000 65,300 42,700 26,200 72,500 3,600 CAD図面DXF図面DWG図面ご使用願い図
HXCL－BC－7760 82,400 27,400 113,400 82,400 39,700 125,700 3,600 CAD図面DXF図面DWG図面ご使用願い図
HXCL－BC－8865 100,900 30,000 134,500 100,900 43,800 148,300 3,600 CAD図面DXF図面DWG図面ご使用願い図
HXCL－BC－9975 139,300 32,800 175,700 139,300 48,300 191,200 3,600 CAD図面DXF図面DWG図面ご使用願い図
HXCL－BC－11075 187,200 38,800 233,200 187,200 55,500 249,900 7,200 CAD図面DXF図面DWG図面ご使用願い図
T-2 HXCL－BC－3325 12,100 13,200 28,900 12,100 17,000 32,700 3,600 CAD図面DXF図面DWG図面ご使用願い図
HXCL－BC－3332A 15,100 14,200 32,900 15,100 18,600 37,300 3,600 CAD図面DXF図面DWG図面ご使用願い図
HXCL－BC－4432 18,600 14,600 36,800 18,600 19,200 41,400 3,600 CAD図面DXF図面DWG図面ご使用願い図
HXCL－BC－4432A 20,600 15,000 39,200 20,600 19,800 44,000 3,600 CAD図面DXF図面DWG図面ご使用願い図
HXCL－BC－5538 23,700 17,100 44,400 23,700 23,200 50,500 3,600 CAD図面DXF図面DWG図面ご使用願い図
HXCL－BC－6638 30,400 17,200 51,200 30,400 23,400 57,400 3,600 CAD図面DXF図面DWG図面ご使用願い図
HXCL－BC－7744 52,800 23,700 80,100 52,800 33,800 90,200 3,600 CAD図面DXF図面DWG図面ご使用願い図
HXCL－BC－8844 60,900 25,600 90,100 60,900 36,800 101,300 3,600 CAD図面DXF図面DWG図面ご使用願い図
HXCL－BC－9950 86,500 27,500 117,600 86,500 39,800 129,900 3,600 CAD図面DXF図面DWG図面ご使用願い図
HXCL－BC－11050 131,400 35,700 174,300 131,400 50,600 189,200 7,200 CAD図面DXF図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。
※ボルトキャップは、グレーチング1枚につき4個1組です。

HXCL-HC（ゴム製ボルトキャップ付）クッションなし　価格

適用荷重 製品符号－呼称 価格 -a-K（樹脂系塗装） 価格 -a-Z（溶融亜鉛めっき） 部品価格 図面・施工要領書等
本体
（円/枚）		 受枠
（円/枚）		 セット価格
（円/組）		 本体
（円/枚）		 受枠
（円/枚）		 セット価格
（円/組）		 ボルトキャップ
（円/組）
T-25 HXCL－HC－3350 18,800 12,000 35,600 18,800 16,800 40,400 4,800 CAD図面DXF図面DWG図面ご使用願い図
HXCL－HC－3350A 23,200 13,400 41,400 23,200 19,100 47,100 4,800 CAD図面DXF図面DWG図面ご使用願い図
HXCL－HC－4455 25,400 14,400 44,600 25,400 20,700 50,900 4,800 CAD図面DXF図面DWG図面ご使用願い図
HXCL－HC－4460A 31,600 15,100 51,500 31,600 21,800 58,200 4,800 CAD図面DXF図面DWG図面ご使用願い図
HXCL－HC－5565 36,300 16,700 57,800 36,300 24,400 65,500 4,800 CAD図面DXF図面DWG図面ご使用願い図
HXCL－HC－6675 50,900 16,900 72,600 50,900 24,700 80,400 4,800 CAD図面DXF図面DWG図面ご使用願い図
T-20 HXCL－HC－3344 16,100 11,400 32,300 16,100 15,900 36,800 4,800 CAD図面DXF図面DWG図面ご使用願い図
HXCL－HC－3350A 23,200 13,400 41,400 23,200 19,100 47,100 4,800 CAD図面DXF図面DWG図面ご使用願い図
HXCL－HC－4450 23,900 14,300 43,000 23,900 20,500 49,200 4,800 CAD図面DXF図面DWG図面ご使用願い図
HXCL－HC－4455A 29,500 14,700 49,000 29,500 21,200 55,500 4,800 CAD図面DXF図面DWG図面ご使用願い図
HXCL－HC－5560 34,900 16,500 56,200 34,900 24,000 63,700 4,800 CAD図面DXF図面DWG図面ご使用願い図
HXCL－HC－6665 47,800 16,800 69,400 47,800 24,500 77,100 4,800 CAD図面DXF図面DWG図面ご使用願い図
HXCL－HC－7775 99,700 26,300 130,800 99,700 39,700 144,200 4,800 CAD図面DXF図面DWG図面ご使用願い図
HXCL－HC－8875 115,000 28,100 147,900 115,000 42,600 162,400 4,800 CAD図面DXF図面DWG図面ご使用願い図
T-14･T-6 HXCL－HC－3338 15,100 10,600 30,500 15,100 14,600 34,500 4,800 CAD図面DXF図面DWG図面ご使用願い図
HXCL－HC－3344A 19,900 13,000 37,700 19,900 18,400 43,100 4,800 CAD図面DXF図面DWG図面ご使用願い図
HXCL－HC－4444 21,000 13,400 39,200 21,000 19,100 44,900 4,800 CAD図面DXF図面DWG図面ご使用願い図
HXCL－HC－4450A 27,600 14,400 46,800 27,600 20,700 53,100 4,800 CAD図面DXF図面DWG図面ご使用願い図
HXCL－HC－5550 32,400 15,200 52,400 32,400 22,000 59,200 4,800 CAD図面DXF図面DWG図面ご使用願い図
HXCL－HC－6655 42,700 16,000 63,500 42,700 23,200 70,700 4,800 CAD図面DXF図面DWG図面ご使用願い図
HXCL－HC－7760 82,400 24,400 111,600 82,400 36,700 123,900 4,800 CAD図面DXF図面DWG図面ご使用願い図
HXCL－HC－8865 100,900 27,000 132,700 100,900 40,800 146,500 4,800 CAD図面DXF図面DWG図面ご使用願い図
HXCL－HC－9975 139,300 29,800 173,900 139,300 45,300 189,400 4,800 CAD図面DXF図面DWG図面ご使用願い図
HXCL－HC－11075 187,200 35,800 232,600 187,200 52,500 249,300 9,600 CAD図面DXF図面DWG図面ご使用願い図
T-2 HXCL－HC－3325 12,100 10,200 27,100 12,100 14,000 30,900 4,800 CAD図面DXF図面DWG図面ご使用願い図
HXCL－HC－3332A 15,100 11,200 31,100 15,100 15,600 35,500 4,800 CAD図面DXF図面DWG図面ご使用願い図
HXCL－HC－4432 18,600 11,600 35,000 18,600 16,200 39,600 4,800 CAD図面DXF図面DWG図面ご使用願い図
HXCL－HC－4432A 20,600 12,000 37,400 20,600 16,800 42,200 4,800 CAD図面DXF図面DWG図面ご使用願い図
HXCL－HC－5538 23,700 14,100 42,600 23,700 20,200 48,700 4,800 CAD図面DXF図面DWG図面ご使用願い図
HXCL－HC－6638 30,400 14,200 49,400 30,400 20,400 55,600 4,800 CAD図面DXF図面DWG図面ご使用願い図
HXCL－HC－7744 52,800 20,700 78,300 52,800 30,800 88,400 4,800 CAD図面DXF図面DWG図面ご使用願い図
HXCL－HC－8844 60,900 22,600 88,300 60,900 33,800 99,500 4,800 CAD図面DXF図面DWG図面ご使用願い図
HXCL－HC－9950 86,500 24,500 115,800 86,500 36,800 128,100 4,800 CAD図面DXF図面DWG図面ご使用願い図
HXCL－HC－11050 131,400 32,700 173,700 131,400 47,600 188,600 9,600 CAD図面DXF図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。
※ボルトキャップは、グレーチング1枚につき4個1組です。

HXCL-HC（ゴム製ボルトキャップ付）クッション付　価格

適用荷重 製品符号－呼称 価格 -b-K（樹脂系塗装） 価格 -b-Z（溶融亜鉛めっき） 部品価格 図面・施工要領書等
本体
（円/枚）		 受枠
（円/枚）		 セット価格
（円/組）		 本体
（円/枚）		 受枠
（円/枚）		 セット価格
（円/組）		 ボルトキャップ
（円/組）
T-25 HXCL－HC－3350 18,800 15,000 38,600 18,800 19,800 43,400 4,800 CAD図面DXF図面DWG図面ご使用願い図
HXCL－HC－3350A 23,200 16,400 44,400 23,200 22,100 50,100 4,800 CAD図面DXF図面DWG図面ご使用願い図
HXCL－HC－4455 25,400 17,400 47,600 25,400 23,700 53,900 4,800 CAD図面DXF図面DWG図面ご使用願い図
HXCL－HC－4460A 31,600 18,100 54,500 31,600 24,800 61,200 4,800 CAD図面DXF図面DWG図面ご使用願い図
HXCL－HC－5565 36,300 19,700 60,800 36,300 27,400 68,500 4,800 CAD図面DXF図面DWG図面ご使用願い図
HXCL－HC－6675 50,900 19,900 75,600 50,900 27,700 83,400 4,800 CAD図面DXF図面DWG図面ご使用願い図
T-20 HXCL－HC－3344 16,100 14,400 35,300 16,100 18,900 39,800 4,800 CAD図面DXF図面DWG図面ご使用願い図
HXCL－HC－3350A 23,200 16,400 44,400 23,200 22,100 50,100 4,800 CAD図面DXF図面DWG図面ご使用願い図
HXCL－HC－4450 23,900 17,300 46,000 23,900 23,500 52,200 4,800 CAD図面DXF図面DWG図面ご使用願い図
HXCL－HC－4455A 29,500 17,700 52,000 29,500 24,200 58,500 4,800 CAD図面DXF図面DWG図面ご使用願い図
HXCL－HC－5560 34,900 19,500 59,200 34,900 27,000 66,700 4,800 CAD図面DXF図面DWG図面ご使用願い図
HXCL－HC－6665 47,800 19,800 72,400 47,800 27,500 80,100 4,800 CAD図面DXF図面DWG図面ご使用願い図
HXCL－HC－7775 99,700 29,300 133,800 99,700 42,700 147,200 4,800 CAD図面DXF図面DWG図面ご使用願い図
HXCL－HC－8875 115,000 31,100 150,900 115,000 45,600 165,400 4,800 CAD図面DXF図面DWG図面ご使用願い図
T-14･T-6 HXCL－HC－3338 15,100 13,600 33,500 15,100 17,600 37,500 4,800 CAD図面DXF図面DWG図面ご使用願い図
HXCL－HC－3344A 19,900 16,000 40,700 19,900 21,400 46,100 4,800 CAD図面DXF図面DWG図面ご使用願い図
HXCL－HC－4444 21,000 16,400 42,200 21,000 22,100 47,900 4,800 CAD図面DXF図面DWG図面ご使用願い図
HXCL－HC－4450A 27,600 17,400 49,800 27,600 23,700 56,100 4,800 CAD図面DXF図面DWG図面ご使用願い図
HXCL－HC－5550 32,400 18,200 55,400 32,400 25,000 62,200 4,800 CAD図面DXF図面DWG図面ご使用願い図
HXCL－HC－6655 42,700 19,000 66,500 42,700 26,200 73,700 4,800 CAD図面DXF図面DWG図面ご使用願い図
HXCL－HC－7760 82,400 27,400 114,600 82,400 39,700 126,900 4,800 CAD図面DXF図面DWG図面ご使用願い図
HXCL－HC－8865 100,900 30,000 135,700 100,900 43,800 149,500 4,800 CAD図面DXF図面DWG図面ご使用願い図
HXCL－HC－9975 139,300 32,800 176,900 139,300 48,300 192,400 4,800 CAD図面DXF図面DWG図面ご使用願い図
HXCL－HC－11075 187,200 38,800 235,600 187,200 55,500 252,300 9,600 CAD図面DXF図面DWG図面ご使用願い図
T-2 HXCL－HC－3325 12,100 13,200 30,100 12,100 17,000 33,900 4,800 CAD図面DXF図面DWG図面ご使用願い図
HXCL－HC－3332A 15,100 14,200 34,100 15,100 18,600 38,500 4,800 CAD図面DXF図面DWG図面ご使用願い図
HXCL－HC－4432 18,600 14,600 38,000 18,600 19,200 42,600 4,800 CAD図面DXF図面DWG図面ご使用願い図
HXCL－HC－4432A 20,600 15,000 40,400 20,600 19,800 45,200 4,800 CAD図面DXF図面DWG図面ご使用願い図
HXCL－HC－5538 23,700 17,100 45,600 23,700 23,200 51,700 4,800 CAD図面DXF図面DWG図面ご使用願い図
HXCL－HC－6638 30,400 17,200 52,400 30,400 23,400 58,600 4,800 CAD図面DXF図面DWG図面ご使用願い図
HXCL－HC－7744 52,800 23,700 81,300 52,800 33,800 91,400 4,800 CAD図面DXF図面DWG図面ご使用願い図
HXCL－HC－8844 60,900 25,600 91,300 60,900 36,800 102,500 4,800 CAD図面DXF図面DWG図面ご使用願い図
HXCL－HC－9950 86,500 27,500 118,800 86,500 39,800 131,100 4,800 CAD図面DXF図面DWG図面ご使用願い図
HXCL－HC－11050 131,400 35,700 176,700 131,400 50,600 191,600 9,600 CAD図面DXF図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。
※ボルトキャップは、グレーチング1枚につき4個1組です。
お問い合わせ・ご意見はinfo@kaneso.co.jpまでお願いします。
