EXジョイント人工地盤用

スチール縞鋼板製

使用場所:立体駐車場等
強度:T-25、T-14


JX-GCP

製品写真

免震エキスパンションジョイント JX-GCP

製品の特徴

  • 本体パネルの補強材に強度に優れるスチール製グレーチングを採用したスチール縞鋼板製エキスパンションジョイントです。
  • 立体駐車場の出入口などにご使用ください。

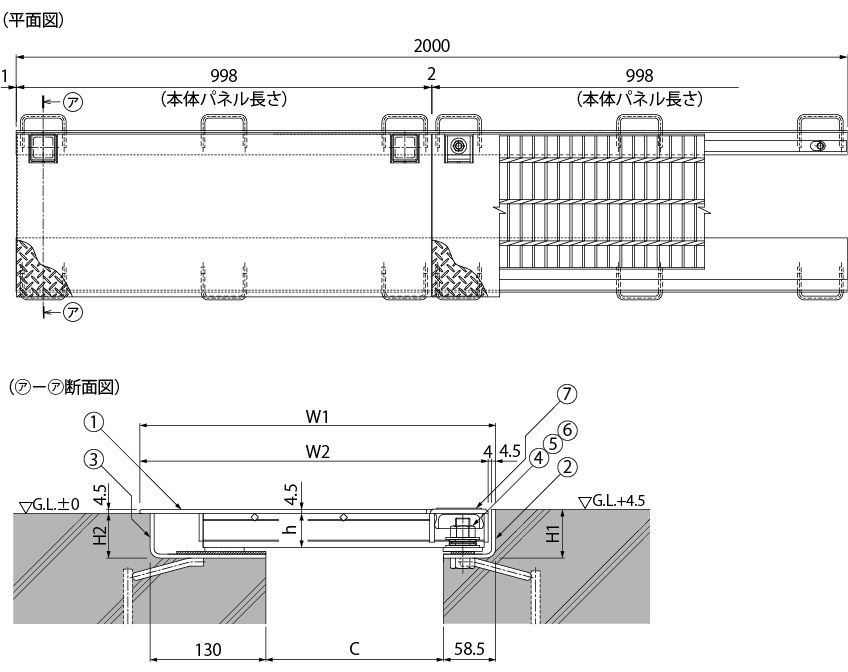

製品詳細図


    部品構成

  1. 本体パネル
    材質:SS400 処理:溶融亜鉛めっき
  2. 受枠A
    材質:SPHC 処理:溶融亜鉛めっき
  3. 受枠B
    材質:SPHC 処理:溶融亜鉛めっき
  4. Uナット
    材質:SS400 処理:電気亜鉛めっき
  5. 平座金
    材質:SPHC 処理:電気亜鉛めっき
  6. ブッシュ
    材質:クロロプレンゴム
  7. ゴムキャップ
    材質:クロロプレンゴム

    設計情報

  • 可動量
  • ※±Yの値は本体パネル端部に10mmのすきまを設けた納まりの場合です。

  • 設置場所は、公共の車道を除く、建物内、建物敷地内です。(コーナー部は歩行用の強度となります。)
    車両が制動、転回する場所への設置には適しません。
  • Uナットの締め付けにはT型レンチ呼び24(別売)をご使用ください。
  • 本体パネル下部に、止水が必要な場合は、別途止水設計に基づきステンレス樋などを設けてください。

    注文・発注情報

  • 受枠の正確な寸法出しが行える「幅決め付」を用意しています。
    ご注文時に「幅決め付」とご指示ください。

寸法・質量表<単位:mm>

製品符号−呼称 C W1 W2 H1 H2 h 本体パネル質量 ※1
JX-GCP-25-150-50 150 350 341.5 54.5 50 38 約29.0kg
JX-GCP-25-200-50 200 400 391.5 60.5 56 44 約33.0kg
JX-GCP-14-200-50 200 400 391.5 54.5 50 38 約31.1kg
※1. 本体パネルの質量は定尺(998mm)1枚当たりの質量です。


価格(消費税は含まれておりません)

製品符号−呼称 価格(円/m) 図面・施工要領書等
JX-GCP-25-150-50 45,700 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書施工要領書
JX-GCP-25-200-50 49,400 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書施工要領書
JX-GCP-14-200-50 48,300 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書施工要領書
※価格は1m当りの材料価格です。なお、端数は0.5m単位で切り上げて見積り願います。
※取付工事費は含まれておりません。
※役物は別途見積りとなります。
