通気金物

通気管接続用防水継手 後付型 差し込み式

KJ-2

製品写真

KJ-2

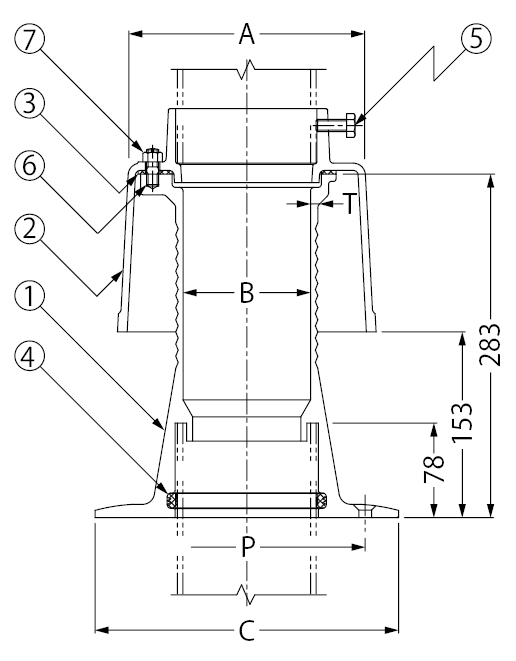

製品図面

KJ-2


    部品構成

  1. 本体
    材質:FC150  処理:樹脂系塗装
  2. カバー
    材質:FC150  処理:樹脂系塗装
  3. パッキン
    材質:天然ゴム
  4. パッキン
    材質:クロロプレンゴム
  5. 固定ボルト
    材質:SUS304
  6. スタッドボルト
    材質:SUS304
  7. ナット
    材質:SUS304

    注文・発注情報

  • 接続管とベントキャップは別売品です。

寸法表<単位:mm>

呼称 A B C P T
65(2 1/2吋) 150 68 220 160 5
80(3) 170 81 230 170 5.5
100(4) 195 105 250 195 6
125(5) 222 131 280 240 7
150(6) 244 155 310 270 7

価格(消費税は含まれておりません)

製品符号−呼称 (円/個) 図面等
KJ−2−65 24,600 cad図面dxf図面DWG図面DWG図面ご使用願い図
KJ−2−80 27,500 cad図面dxf図面DWG図面DWG図面ご使用願い図
KJ−2−100 33,100 cad図面dxf図面DWG図面DWG図面ご使用願い図
KJ−2−125 47,600 cad図面dxf図面DWG図面DWG図面ご使用願い図
KJ−2−150 64,400 cad図面dxf図面DWG図面DWG図面ご使用願い図
