モルタル防水用
製品符号：KRSO-VP
使用場所：バルコニー、廊下、踊場
※価格には消費税は含まれておりません。
鋳鉄製ルーフドレン
たて引き用 打込型 差し込み式
塗膜防水用モルタル防水用
使用場所：バルコニー、廊下、踊場
製品写真
製品図面
部品構成
- ストレーナー
材質：FC150
処理：樹脂系塗装 - 本体
材質：FC150
処理：樹脂系塗装 - アンカー
材質：SWRM8
処理：りん酸塩被膜 - スペーサー
材質：硬質ポリ塩化ビニル - 丸小ねじ
材質：C2700W
付属部品
- 養生蓋
- 固定プレート
- 位置決めプレート
- 蝶ナット
- 長ねじボルト

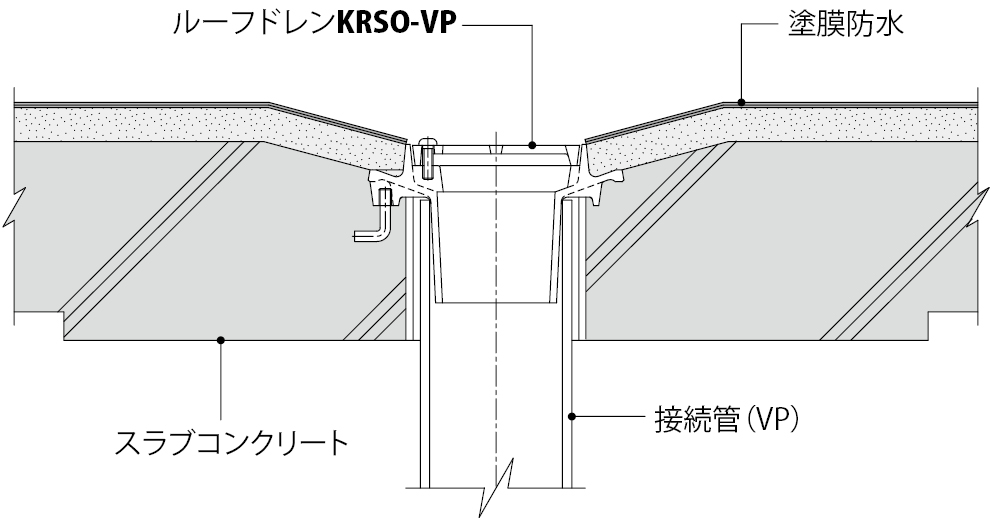

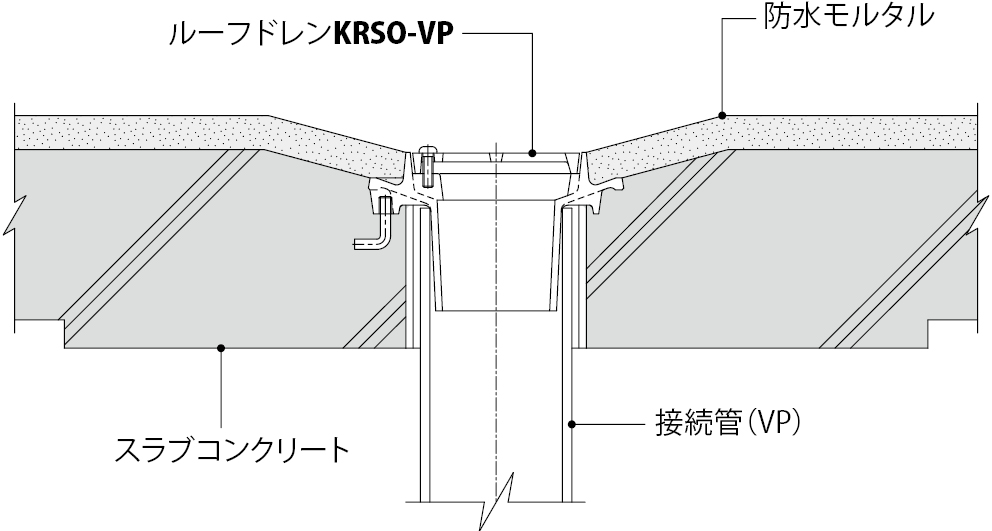

施工情報
- C寸法は、スラブ下端からルーフドレン本体の取付高さを表す寸法です。スラブ厚に対して、C寸法をご指示いただき、スペーサー部品で取付高さを調整します。
注文・発注情報
- ご注文の際はC寸法をご指示ください。
＜例＞KRSO-VP-75 C＝80
寸法表＜単位：mm＞
| 呼称 | A | B | C | スペーサー規格 | スペーサー長さS | D | H |
|---|---|---|---|---|---|---|---|
| 50 | 120 | 67 | 80～ | SU75 | C-16 | 45 | 15 |
| 65 | 135 | 78 | 80～ | SU100 | C-16 | 61 | 15 |
| 75 | 150 | 98 | 80～ | VU100 | C-16 | 71 | 15 |
丸小ねじ寸法表
| 部番 | 品名 | サイズ50 | サイズ65 | サイズ75 | 数量 | 備考 |
|---|---|---|---|---|---|---|
| ⑤ | 丸小ねじ | W3/16×16 | W3/16×16 | W1/4×20 | 1 | － |
価格
| 製品符号－呼称 | 価格（円/個） | 図面・施工要領書等 | |
|---|---|---|---|
| C=80～200 | C=201～500 | ||
| KRSO-VP-50 | 4,300 | 4,800 |
|
| KRSO-VP-65 | 4,800 | 5,300 |
|
| KRSO-VP-75 | 5,800 | 6,300 |
|
