システムドレン

異径T字管

KS-4

製品写真

KS-4

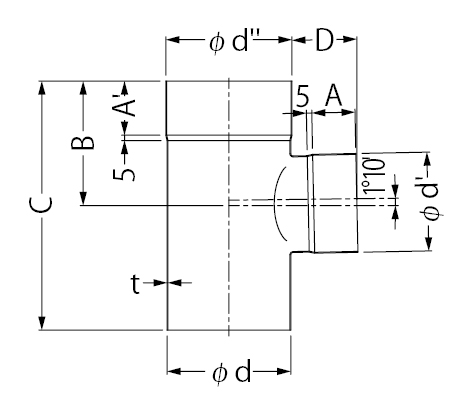

製品図面

KS-4


部品構成

  • 本体
    材質:SUS304  処理:ヘアライン仕上+セラミック系塗装
    • 施工情報

    • セラミック系塗装は酸系統の洗浄液などで、塗膜がはがれる場合がありますので、ご注意ください。

    寸法表<単位:mm>

    呼称 A A' B C D d d' d'' t
    75×50 30 40 90 180 50 89.1 62.3 91.3 0.8
    100×50 30 50 100 200 50 114.3 62.3 116.5 0.8
    100×75 40 50 115 230 60 114.3 91.3 116.5 0.8
    125×100 50 50 140 280 70 139.8 116.5 142.4 1.0

    価格(消費税は含まれておりません)

    製品符号−呼称 価格(円/個) 図面等
    KS−4 75×50 10,500 cad図面dxf図面DWG図面DWG図面ご使用願い図
    KS−4 100×50 12,600 cad図面dxf図面DWG図面DWG図面ご使用願い図
    KS−4 100×75 12,600 cad図面dxf図面DWG図面DWG図面ご使用願い図
    KS−4 125×100 25,200 cad図面dxf図面DWG図面DWG図面ご使用願い図
    ※セラミック系塗装カラータイプ(クリアブロンズ、クリアグレー、クリアブルー)は上記価格の35%高です。
     (価格は1円の位を四捨五入で10円単位となります。受注生産品)
