システムドレン

シーリングプレート

KS-9

製品写真

KS-9

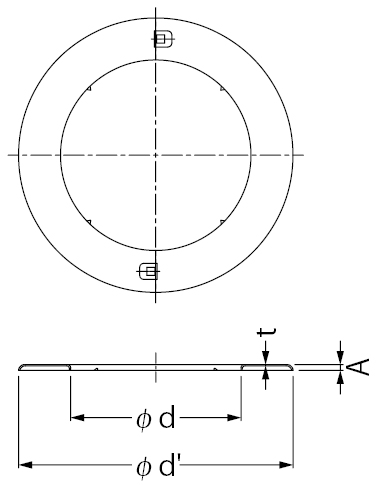

製品図面

KS-9


部品構成

  • 本体
    材質:SUS304  処理:2B仕上
    • 施工情報

    • セラミック系塗装は酸系統の洗浄液などで、塗膜がはがれる場合がありますので、ご注意ください。

    寸法表<単位:mm>

    呼称 A d d' t
    50 4 64 105 0.3
    75 4 93 140 0.3
    100 4 118 170 0.3
    125 4 144 210 0.3
    150 4 171 240 0.3

    価格(消費税は含まれておりません)

    製品符号−呼称 価格(円/個) 図面等
    KS−9−50 1,400 cad図面dxf図面DWG図面DWG図面ご使用願い図
    KS−9−75 1,600 cad図面dxf図面DWG図面DWG図面ご使用願い図
    KS−9−100 1,800 cad図面dxf図面DWG図面DWG図面ご使用願い図
    KS−9−125 2,600 cad図面dxf図面DWG図面DWG図面ご使用願い図
    KS−9−150 3,200 cad図面dxf図面DWG図面DWG図面ご使用願い図
