グリース阻集器

床吊型 会所桝

  • 流出口:1ヶ所

KSAM-1

製品写真

KSAM-1

製品の特徴

  • 屋内厨房用床吊型の会所桝です。
  • 蓋はステンレス製落とし込み把手付のスチール製縞鋼板です。錆に強いエポキシ樹脂コーティングを施しています。

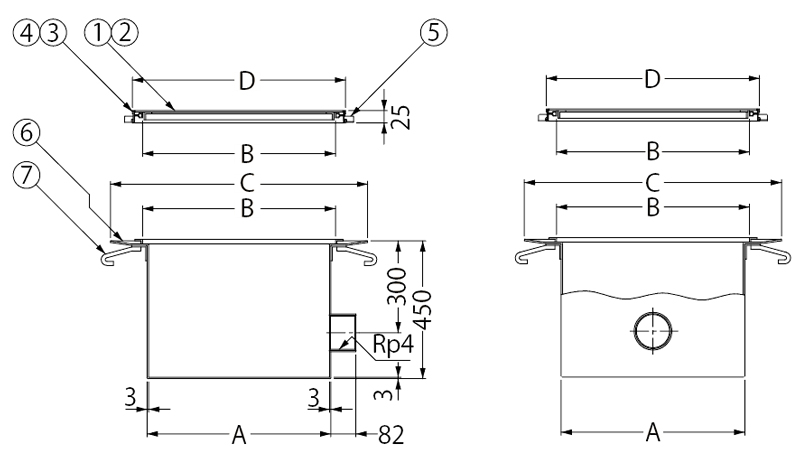

製品図面

KSAM-1


    部品構成


  1. 材質:SS400 処理:エポキシ樹脂コーティング
  2. 把手
    材質:SUS304
  3. 受枠
    材質:SUS304
  4. クッション
    材質:軟質ポリ塩化ビニル
  5. アンカー
    材質:SPHC 処理:電気亜鉛めっき
  6. 本体
    材質:SUS304 処理:防錆塗装
  7. アンカー
    材質:SS400 処理:防錆塗装

    設計情報

  • 流出口は100(4インチ)が標準品です。
  • 「Rp」は管用平行めねじを表します。

    注文・発注情報

  • 標準品の点検口蓋は、縞鋼板製です。受注生産品として、樹脂タイル貼物用化粧蓋、ステンレス製グレーチングを用意しております。
    標準以外の蓋をご注文される際にはご指示ください。

寸法表<単位:mm>

呼称 A B C D
300 300 350 540 412
450 450 500 690 562
600 600 650 840 712

仕様

製品符号−呼称 本体質量(kg) 蓋質量(kg) 蓋分割数
KSAM-1−300 25 8.0 1
KSAM-1−450 40 10.5 1
KSAM-1−600 55 16.0 1


価格(消費税は含まれておりません)

製品符号−呼称 価格(円/組) 図面等
KSAM-1−300 165,600 cad図面dxf図面DWG図面DWG図面ご使用願い図
KSAM-1−450 216,000 cad図面dxf図面DWG図面DWG図面ご使用願い図
KSAM-1−600 278,400 cad図面dxf図面DWG図面DWG図面ご使用願い図
