グリース阻集器

厨房用 パイプ式埋設型 グリース阻集器

KSGT−6000シリーズ

製品写真

KSGT-6000


KSGT−6000 納まり図

KSGT-6000シリーズ

拡大図

製品の特徴

  • 屋内厨房用パイプ式埋設型のグリース阻集器です。
  • 点検口蓋は縞鋼板にグレーチングを溶接固定しており、T-6、T-2仕様に適用します。
  • 把手が設けられたバスケットにもSUS304を採用しており、長期使用に耐えられる耐久性を備えています。


製品図面

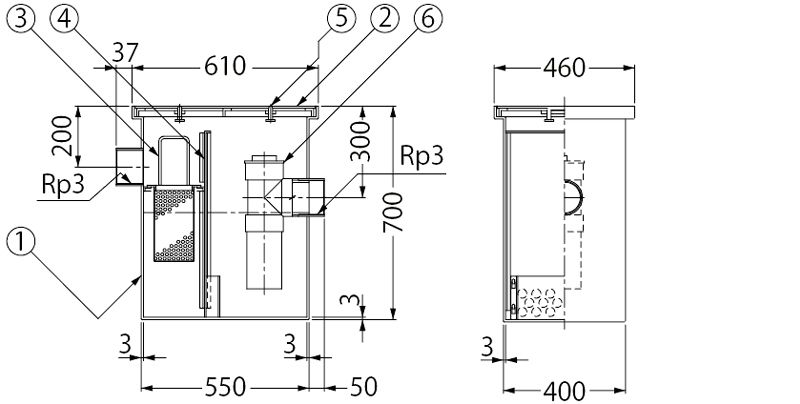

KSGT−5800(2槽)

KSGT-6000

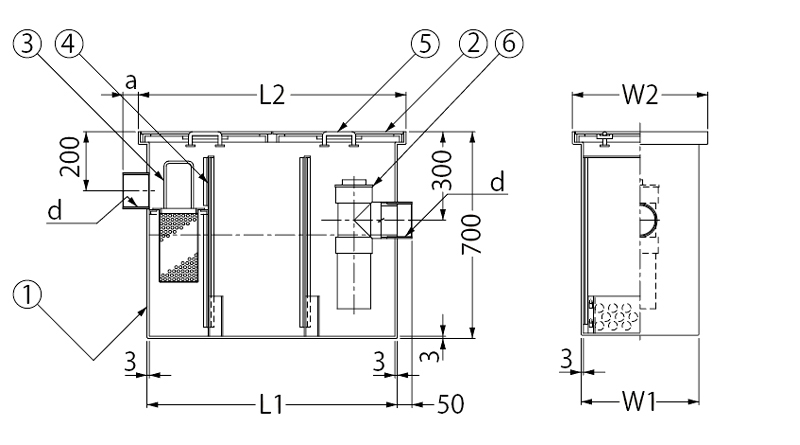

KSGT−5900・6000・6010(3槽)

KSGT-6000


KSGT−6020・6030(4槽)・6100(5槽)

KSGT-6000




    部品構成

  1. 本体
    材質:SUS304 処理:防錆塗装

  2. 材質:SS400
    処理:エポキシ樹脂コーティング(歩行用)、溶融亜鉛めっき(T-2・T-6)
  3. バスケット
    材質:SUS304
  4. 可動式隔板
    材質:SUS304
  5. 把手
    材質:SS400 処理:エポキシ樹脂コーティング
  6. トラップ
    材質:硬質ポリ塩化ビニル

    付属部品

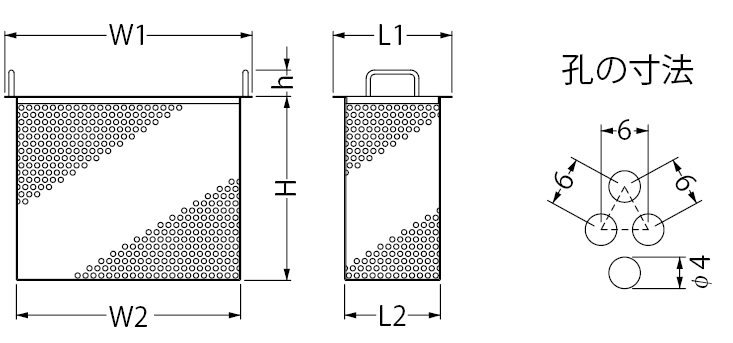

  • バスケット
    KSGT-6000
    寸法表<単位:mm>
    本体呼称 W1 W2 L1 L2 H h
    5800・5900 370 330 176 136 250 160
    6000・6010・6020・6100 470 430 226 186 350 160
    6030 570 530 226 186 350 160

    設計情報

    KSGT-6000
  • 標準品の流入口は@、流出口はAの方向です。
    その他の場合はご指示ください。

    注文・発注情報

  • ご注文の際は、次の要領でご指示ください。
    <例>
    T-6仕様:KSGT-6-6000
    T-2仕様:KSGT-2-6000

寸法表<単位:mm>

KSGT−5900・6000・6010(3槽)
呼称 L1 L2 W1 W2 a d
5900 700 760 400 460 37 Rp3
6000 850 910 500 560 52 Rp4
6010 1000 1060 500 560 52 Rp4
※「Rp」は管用平行めねじを表します。

KSGT−6020・6030(4槽)・6100(5槽)
呼称 L1 L2 W1 W2 H
6020 1200 1260 500 560 700
6030 1200 1260 600 660 700
6100 1200 1260 500 560 850

仕様

KSGT−5800(2槽)
製品符号−呼称 実容量
(L)
許容流入流量
(L/分)
阻集グリース量
(kg)
本体質量
(kg)
蓋質量
(kg/枚)
蓋分割数
KSGT−5800 76 57.0 17.9 55 11.4 1

KSGT−5900・6000・6010(3槽)
製品符号−呼称 実容量
(L)
許容流入流量
(L/分)
阻集グリース量
(kg)
本体質量
(kg)
蓋質量
(kg/枚)
蓋分割数
KSGT−5900 98 73.5 23.1 73 7.5 2
KSGT−6000 144 108.0 34.0 87 9.5 2
KSGT−6010 170 127.5 40.0 98 11.5 2

KSGT−6020・6030(4槽)・6100(5槽)
製品符号−呼称 実容量
(L)
許容流入流量
(L/分)
阻集グリース量
(kg)
本体質量
(kg)
蓋質量
(kg/枚)
蓋分割数
KSGT−6020 204 153.0 48.3 116 9.5 3
KSGT−6030 246 184.5 58.0 137 10.5 3
KSGT−6100 290 217.5 68.5 163 11.5 3


価格(消費税は含まれておりません)


歩行用
製品符号−呼称 価格(円/組) 図面・施工要領書等
KSGT−5800 264,000 cad図面dxf図面DWG図面DWG図面ご使用願い図取扱説明書
KSGT−5900 328,800 cad図面dxf図面DWG図面DWG図面ご使用願い図取扱説明書
KSGT−6000 380,400 cad図面dxf図面DWG図面DWG図面ご使用願い図取扱説明書
KSGT−6010 453,600 cad図面dxf図面DWG図面DWG図面ご使用願い図取扱説明書
KSGT−6020 489,600 cad図面dxf図面DWG図面DWG図面ご使用願い図取扱説明書
KSGT−6030 512,400 cad図面dxf図面DWG図面DWG図面ご使用願い図取扱説明書
KSGT−6100 516,000 cad図面dxf図面DWG図面DWG図面ご使用願い図取扱説明書

T-2仕様
製品符号−呼称 価格(円/組) 図面・施工要領書等
KSGT-2−5800 301,000 cad図面dxf図面DWG図面DWG図面ご使用願い図取扱説明書
KSGT-2−5900 374,900 cad図面dxf図面DWG図面DWG図面ご使用願い図取扱説明書
KSGT-2−6000 433,700 cad図面dxf図面DWG図面DWG図面ご使用願い図取扱説明書
KSGT-2−6010 517,200 cad図面dxf図面DWG図面DWG図面ご使用願い図取扱説明書
KSGT-2−6020 558,300 cad図面dxf図面DWG図面DWG図面ご使用願い図取扱説明書
KSGT-2−6030 574,000 cad図面dxf図面DWG図面DWG図面ご使用願い図取扱説明書
KSGT-2−6100 580,800 cad図面dxf図面DWG図面DWG図面ご使用願い図取扱説明書

T-6仕様
製品符号−呼称 価格(円/組) 図面・施工要領書等
KSGT-6−5800 311,600 cad図面dxf図面DWG図面DWG図面ご使用願い図取扱説明書
KSGT-6−5900 388,100 cad図面dxf図面DWG図面DWG図面ご使用願い図取扱説明書
KSGT-6−6000 448,800 cad図面dxf図面DWG図面DWG図面ご使用願い図取扱説明書
KSGT-6−6010 526,200 cad図面dxf図面DWG図面DWG図面ご使用願い図取扱説明書
KSGT-6−6020 568,000 cad図面dxf図面DWG図面DWG図面ご使用願い図取扱説明書
KSGT-6−6030 583,500 cad図面dxf図面DWG図面DWG図面ご使用願い図取扱説明書
KSGT-6−6100 590,400 cad図面dxf図面DWG図面DWG図面ご使用願い図取扱説明書
