駐車場・洗車場・給油所用 パイプ式埋設型 オイル阻集器

KSOT−6000シリーズ

製品写真

KSOT-6000

製品の特徴

  • 駐車場、洗車場、給油所、修理工場などの油分の一時阻集を目的とする、パイプ式埋設型のオイル阻集器です。
  • 点検口蓋は縞鋼板にグレーチングを溶接固定しており、T-6、T-2仕様に適用します。
  • 把手が設けられたバスケットにもSUS304を採用しており、長期使用に耐えられる耐久性を備えています。

製品図面

KSOT−5800(2槽)

KSOT-6000


KSOT−5900・6000・6010(3槽)

KSOT-6000


KSOT−6020・6030(4槽)・6100(5槽)

KSOT-6000




    部品構成

  1. 本体
    材質:SUS304 処理:防錆塗装

  2. 材質:SS400
    処理:エポキシ樹脂コーティング(歩行用)、溶融亜鉛めっき(T-2・T-6)
  3. バスケット
    材質:SUS304
  4. 可動式隔板
    材質:SUS304
  5. 把手
    材質:SS400 処理:エポキシ樹脂コーティング
  6. トラップ
    材質:硬質ポリ塩化ビニル

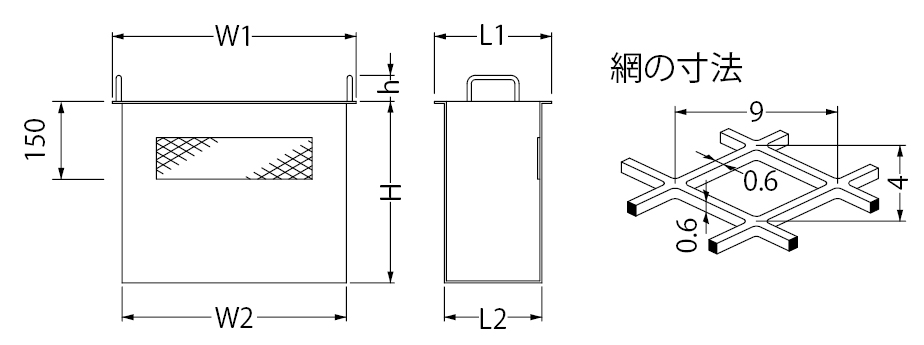

    付属部品

  • バスケット
    KSOT-6000
    寸法表<単位:mm>
    本体呼称 W1 W2 L1 L2 H h
    5800・5900 370 320 176 126 250 160
    6000・6010・6020・6100 470 420 226 176 350 160
    6030 570 520 226 176 350 160

    設計情報

  • A重油、軽油等が常時流入するような場所での使用には適しません。
  • KSOT-6000
  • 標準品の流入口は@、流出口はAの方向です。
    その他の場合はご指示ください。

    注文・発注情報

  • ご注文の際は、次の要領でご指示ください。
    <例>
    T-6仕様:KSOT-6-6000
    T-2仕様:KSOT-2-6000

寸法表<単位:mm>

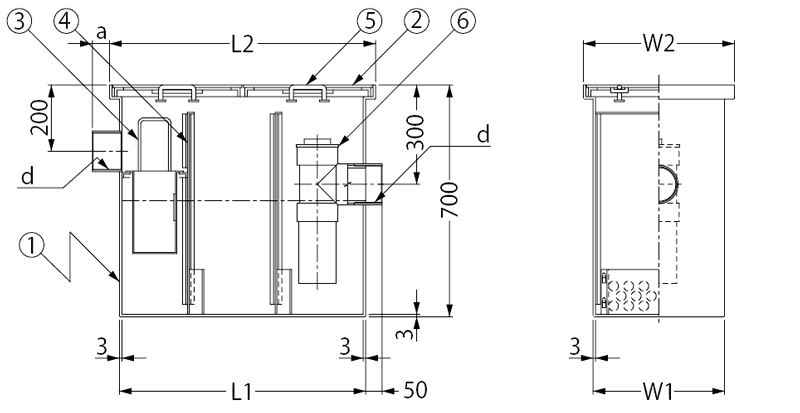

KSOT−5900・6000・6010(3槽)
呼称 L1 L2 W1 W2 a d
5900 700 760 400 460 37 Rp3
6000 850 910 500 560 52 Rp4
6010 1000 1060 500 560 52 Rp4
※「Rp」は管用平行めねじを表します。

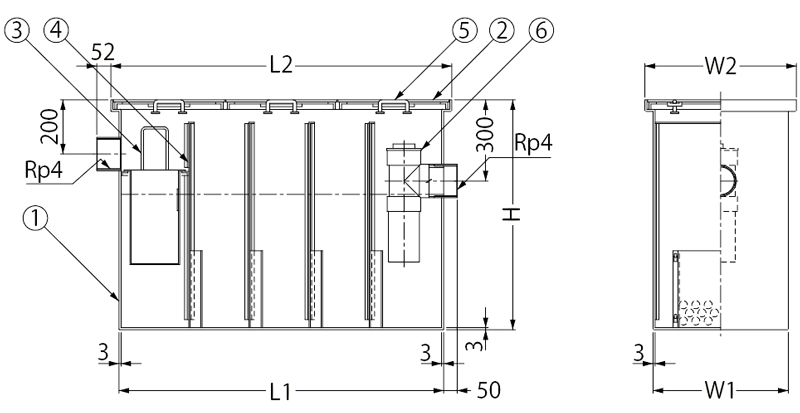

KSOT−6020・6030(4槽)・6100(5槽)
呼称 L1 L2 W1 W2 H
6020 1200 1260 500 560 700
6030 1200 1260 600 660 700
6100 1200 1260 500 560 850

仕様

KSOT−5800(2槽)
製品符号−呼称 実容量
(L)
許容流入流量
(L/分)
駐車台数
(台)
本体質量
(kg)
蓋質量
(kg/枚)
蓋分割数
KSOT−5800 76 57.0 4〜8 55 11.0 1

KSOT−5900・6000・6010(3槽)
製品符号−呼称 実容量
(L)
許容流入流量
(L/分)
駐車台数
(台)
本体質量
(kg)
蓋質量
(kg/枚)
蓋分割数
KSOT−5900 98 73.5 5〜10 73 7.5 2
KSOT−6000 144 108.0 8〜16 87 9.5 2
KSOT−6010 170 127.5 9〜19 98 11.5 2

KSOT−6020・6030(4槽)・6100(5槽)
製品符号−呼称 実容量
(L)
許容流入流量
(L/分)
駐車台数
(台)
本体質量
(kg)
蓋質量
(kg/枚)
蓋分割数
KSOT−6020 204 153.0 11〜23 116 9.5 3
KSOT−6030 246 184.5 13〜27 137 11.0 3
KSOT−6100 290 217.5 16〜32 163 11.5 3


価格(消費税は含まれておりません)


歩行用
製品符号−呼称 価格(円/組) 図面・施工要領書等
KSOT−5800 290,400 cad図面dxf図面DWG図面DWG図面ご使用願い図取扱説明書
KSOT−5900 360,600 cad図面dxf図面DWG図面DWG図面ご使用願い図取扱説明書
KSOT−6000 398,400 cad図面dxf図面DWG図面DWG図面ご使用願い図取扱説明書
KSOT−6010 494,400 cad図面dxf図面DWG図面DWG図面ご使用願い図取扱説明書
KSOT−6020 542,400 cad図面dxf図面DWG図面DWG図面ご使用願い図取扱説明書
KSOT−6030 559,200 cad図面dxf図面DWG図面DWG図面ご使用願い図取扱説明書
KSOT−6100 564,000 cad図面dxf図面DWG図面DWG図面ご使用願い図取扱説明書

T-2仕様
製品符号−呼称 価格(円/組) 図面・施工要領書等
KSOT-2−5800 327,400 cad図面dxf図面DWG図面DWG図面ご使用願い図取扱説明書
KSOT-2−5900 406,700 cad図面dxf図面DWG図面DWG図面ご使用願い図取扱説明書
KSOT-2−6000 451,700 cad図面dxf図面DWG図面DWG図面ご使用願い図取扱説明書
KSOT-2−6010 558,000 cad図面dxf図面DWG図面DWG図面ご使用願い図取扱説明書
KSOT-2−6020 611,100 cad図面dxf図面DWG図面DWG図面ご使用願い図取扱説明書
KSOT-2−6030 620,800 cad図面dxf図面DWG図面DWG図面ご使用願い図取扱説明書
KSOT-2−6100 628,800 cad図面dxf図面DWG図面DWG図面ご使用願い図取扱説明書

T-6仕様
製品符号−呼称 価格(円/組) 図面・施工要領書等
KSOT-6−5800 338,000 cad図面dxf図面DWG図面DWG図面ご使用願い図取扱説明書
KSOT-6−5900 419,900 cad図面dxf図面DWG図面DWG図面ご使用願い図取扱説明書
KSOT-6−6000 466,800 cad図面dxf図面DWG図面DWG図面ご使用願い図取扱説明書
KSOT-6−6010 567,000 cad図面dxf図面DWG図面DWG図面ご使用願い図取扱説明書
KSOT-6−6020 620,800 cad図面dxf図面DWG図面DWG図面ご使用願い図取扱説明書
KSOT-6−6030 630,300 cad図面dxf図面DWG図面DWG図面ご使用願い図取扱説明書
KSOT-6−6100 638,400 cad図面dxf図面DWG図面DWG図面ご使用願い図取扱説明書
