鋳鉄製ルーフドレン

アルミ鋳物製ストレーナー付 たて引き用 後付型 差し込み式

シート防水用
製品符号:KWB-C
使用場所:バルコニー、庇、屋上

製品写真(※写真はグリーンです。)

KWB-C

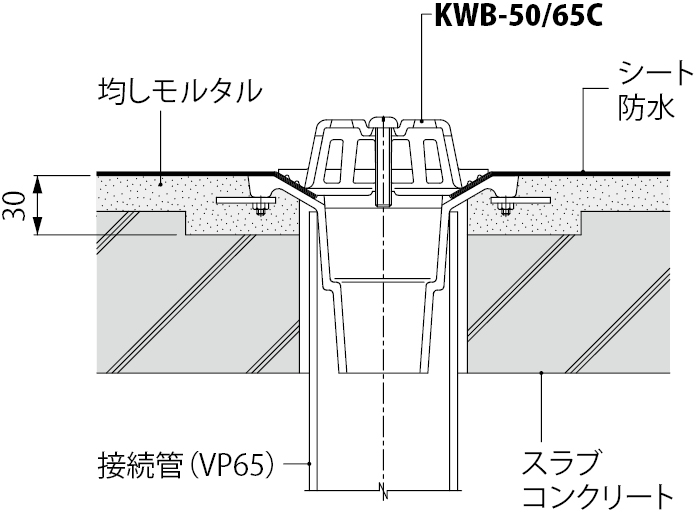

KWB-50/65C 納まり図

拡大図

製品の特徴

  • コンクリート埋込用のルーフドレンです。
  • 排水管はVP管、VU管、SU管の塩ビ管が接続可能な兼用タイプです。
  • 防水シートを押える機能の付いたストレーナーです。ストレーナーには、ナイロンコーティングが施してあり、耐食性に優れています。
  • ストレーナーは、アルミ鋳物製で、グリーン(標準色)、黒、グレーの3色を用意しています。

製品図面

部品構成

  1. ストレーナー
    材質:ADC12(呼称50/65)
    材質:AC2B(呼称75/100)
    処理:ナイロンコーティング
  2. 本体
    材質:FC150
    処理:樹脂系塗装
  3. 丸小ねじ
    材質:SUS304
  4. アンカー
    材質:SPCC
  5. 皿小ねじ
    材質:SS400
    処理:電気亜鉛めっき

    注文・発注情報

  • ご注文の際は下記要領でご指示ください。
    <例>コンクリート埋込用 KWB-50/65C
    ストレーナーの色はグリーンです。黒・グレーの場合はご指示ください。

寸法表<単位:mm>

呼称 A B C VP・VU・SU管兼用 E F H
D1 D'1 D2 D'2
50/65C 137 106 100 45 51 61 67 120 11 25
75/100C 170 139 100 67 77 87 100 157 11 35

丸小ねじ・皿小ねじ寸法表

部番 品名 サイズ50/65 サイズ75/100 数量 備考
B 丸小ねじ M8×50 M8×50 1
D 皿小ねじ M4×15 M4×15 4 六角ナット付

価格

製品符号−呼称 価格(円/個) 図面・施工要領書等
KWB-50/65C 5,500 CAD図面DXF図面DWG図面ご使用願い図
KWB-75/100C 11,300 CAD図面DXF図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。
