製品符号：KWB-M
使用場所：バルコニー、庇、屋上
※価格には消費税は含まれておりません。
ルーフドレン
鋳鉄製 アルミ鋳物製ストレーナー付 たて引き用 木付け用 差し込み式
シート防水用使用場所：バルコニー、庇、屋上
製品の特徴
- 木付け用のルーフドレンです。
- 耐水合板の厚さ（12mm）と、ルーフドレン本体外周の高さを合わせることで、防水層がきれいに納まり、漏水事故が起こりにくい形状としています。
- 防水シートを押える機能の付いたストレーナーです。ストレーナーには、ナイロンコーティングが施してあり、耐食性に優れています。
- ストレーナーは、アルミ鋳物製で、グリーン（標準色）、黒、グレーの3色を用意しています。

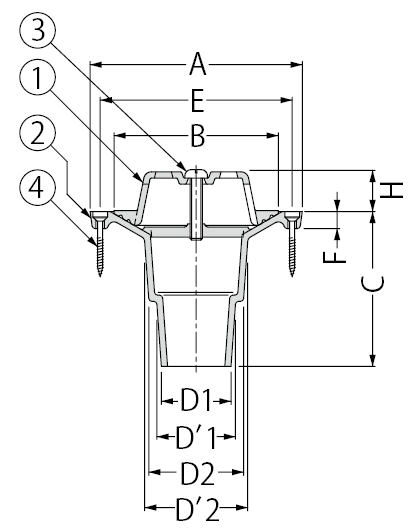

製品図面
部品構成
- ストレーナー
材質：ADC12（呼称50、65）
材質：AC2B（呼称75、100）
処理：ナイロンコーティング - 本体
材質：FC150
処理：樹脂系塗装 - 丸小ねじ
材質：SUS304 - 木ねじ
材質：SUS304

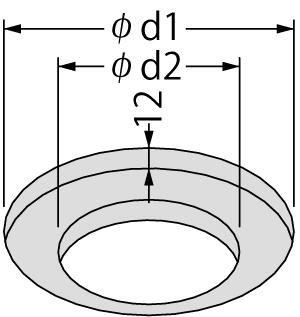

木下地加工寸法＜単位：mm＞
| 呼称 | d1 | d2 |
|---|---|---|
| 50/65M | 160 | 95 |
| 75/100M | 190 | 135 |
注文・発注情報
- ご注文の際は下記要領でご指示ください。
＜例＞KWB-50/65M
ストレーナーの色はグリーンです。黒・グレーの場合はご指示ください。
寸法表＜単位：mm＞
| 呼称 | A | B | C | VP･VU･SU管兼用 | E | F | H | |||
|---|---|---|---|---|---|---|---|---|---|---|
| D1 | D'1 | D2 | D'2 | |||||||
| 50/65M | 137 | 106 | 100 | 45 | 51 | 61 | 67 | 120 | 11 | 25 |
| 75/100M | 170 | 139 | 100 | 67 | 77 | 87 | 100 | 157 | 11 | 35 |
丸小ねじ・木ねじ寸法表
| 部番 | 品名 | サイズ50/65 | サイズ75/100 | 数量 | 備考 |
|---|---|---|---|---|---|
| ③ | 丸小ねじ | M8×50 | M8×50 | 1 | － |
| ④ | 木ねじ | 4.1×38 | 4.1×38 | 4 | － |
価格
| 製品符号－呼称 | 価格（円/個） | 図面・施工要領書等 |
|---|---|---|
| KWB-50／65M | 4,800 |
|
| KWB-75／100M | 10,600 |
|
