ステンレス製玄関マット

玄関マット受枠用 こて仕上レベルゲージ

LG

製品写真

LG

製品の特徴

  • 玄関マットの敷設面のレベルが正確に出せるレベルゲージです。
  • 仕上レベルは、玄関マットの厚さに応じて3段階に調整が可能です。

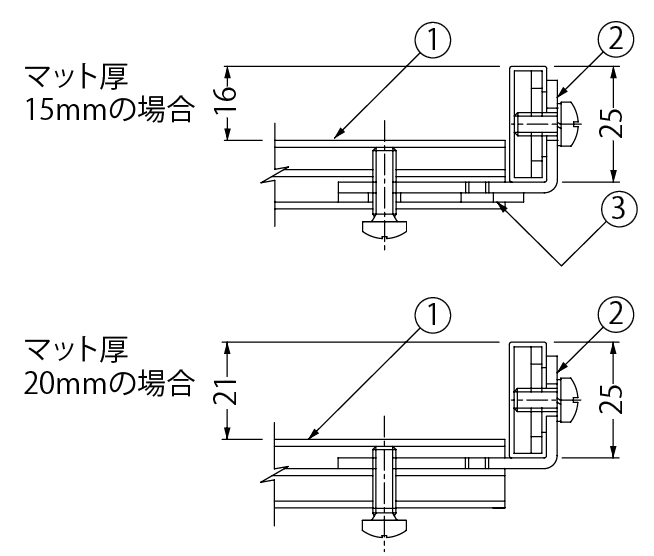

  • 調整可能なレベルは、16mm(マット厚15mm用)、21mm(マット厚20mm用)です。
  • 2本のレベルゲージ間に直棒を差し渡すことにより、敷設面のレベル確認ができます。

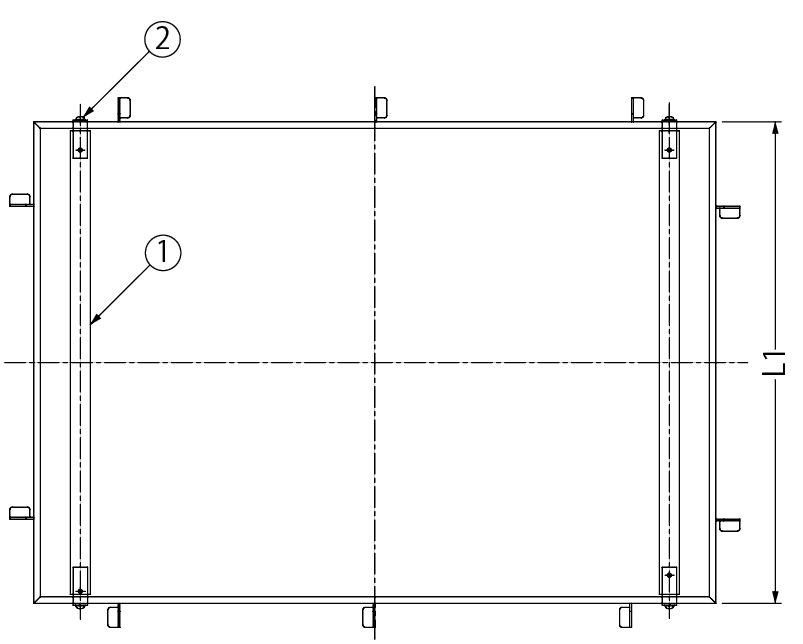

製品図面

LG


    部品構成

  1. レベルゲージ
    材質:A6063S 処理:陽極酸化塗装複合皮膜
  2. 固定金具
    材質:SPHC 処理:電気亜鉛めっき
  3. 調整座金
    材質:SPHC 処理:電気亜鉛めっき
    ※調整座金はマット厚15mmの場合のみ使用します。

    設計情報

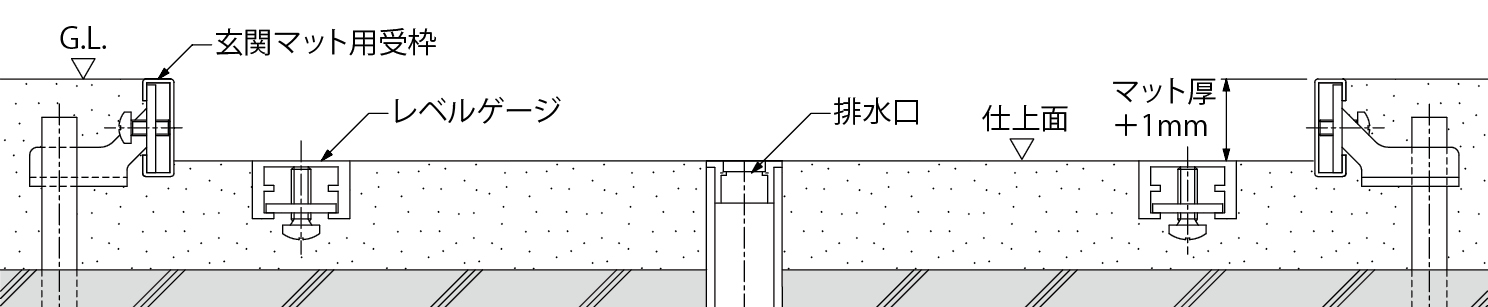

  • 玄関マット上面は、G.L.面(受枠目地上端)より1mm下がります。

    注文・発注情報

  • レベルゲージ2本1組の商品構成です。受枠は含まれておりませんのでご注意ください。
    標準品以外をご注文の場合は、受枠外寸法(L1寸法)をご指示ください。

寸法表<単位:mm>

呼称 L1
592 592
892 892

価格(消費税は含まれておりません)

製品符号−呼称 価格(円/組) 図面・施工要領書等
LG−592 2,600 cad図面dxf図面DWG図面DWG図面ご使用願い図
LG−892 3,000 cad図面dxf図面DWG図面DWG図面ご使用願い図
※レベルゲージ2本1組の価格です。
※玄関マット用受枠は含まれておりません。
