ルーフドレン関連製品

ステンレス製 よこ引きルーフドレン用呼樋

LS

製品写真

LS

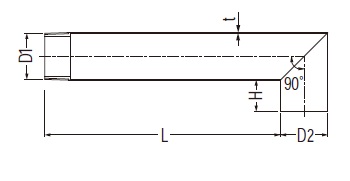

製品図面

LS


部品構成

  • 材質:SUS304
    • 注文・発注情報

    • ご注文の際はL寸法をご指示ください。
      <例>LS-75×250

    寸法表<単位:mm>

    呼称 ねじ径D1 D2 H L t
    50 R2 60.5 40 150 200 250 300 350 0.8
    65 R2 1/2 76.3 40 150 200 250 300 350 0.8
    75 R3 89.1 31.7 150 200 250 300 350 0.8
    100 R4 114.3 44.5 150 200 250 300 350 1.0
    125 R5 139.8 50 150 200 250 300 350 1.0
    150 R6 165.2 50 150 200 250 300 350 1.2
    ※Rは管用テーパおねじ(JIS B 0203)を表します。

    価格(消費税は含まれておりません)

    製品符号−呼称 価格(円/個) 図面等
    L=150 L=200 L=250 L=300 L=350
    LS−50 18,100 18,800 19,600 20,900 21,900 cad図面dxf図面DWG図面DWG図面ご使用願い図
    LS−65 20,400 21,500 22,500 25,200 26,400 cad図面dxf図面DWG図面DWG図面ご使用願い図
    LS−75 20,800 23,400 25,800 27,600 28,800 cad図面dxf図面DWG図面DWG図面ご使用願い図
    LS−100 29,400 31,900 34,400 36,700 39,800 cad図面dxf図面DWG図面DWG図面ご使用願い図
    LS−125 47,800 50,200 52,800 55,100 58,200 cad図面dxf図面DWG図面DWG図面ご使用願い図
    LS−150 65,400 67,600 70,400 74,200 79,100 cad図面dxf図面DWG図面DWG図面ご使用願い図
