製品写真
製品の特徴
- 強力構造形のマンホール鉄蓋です。
- 落し込み把手付で、専用ハンドルなしで開閉できます。
- 防火水槽など緊急時にすばやく蓋を開けなければならない場所に適します。
- 総重量20,000kgfまでの大型車両の通行が可能です。
- 強靭性、衝撃性、耐食性、磨耗性に優れたダクタイル鋳鉄を使用しています。
製品図面

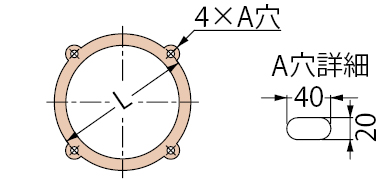

アンカーボルト取付方法
部品構成
- 把手
材質：SS400
処理：溶融亜鉛めっき - 蓋
材質：FCD500
処理：樹脂系塗装 - 鎖
材質：SWRM
処理：溶融亜鉛めっき - 枠
材質：FC200
処理：樹脂系塗装
施工上の注意
- 受枠のアンカーボルトによる固定は、受枠の変形・破損を防ぐため、手締めで均等に締め込んでください。
別売部品
- 開閉ハンドル A型
- 蓋と枠の縁切り、また蓋の開閉がスムーズに行える鉄蓋開閉機も用意しております。
注文・発注情報
- 蓋表面に「防火水槽」の鋳出文字を入れることも可能です。
- 盗難防止用鎖の有無は、下記要領でご指示ください。
＜例＞
鎖なし→MA-S 600-a
鎖付→MA-S 600-b
寸法表＜単位：mm＞
| 呼称 | A | B | C | H | t | t' | L | 鎖B型 |
|---|---|---|---|---|---|---|---|---|
| 600 | 600 | 640 | 720 | 70 | 7 | 11 | 710 | φ6×500 |
質量・破壊荷重・適用荷重＜加重体：Φ330＞
| 呼称 | 蓋質量（kg） | 総質量（kg） | 破壊荷重 | 適用荷重 |
|---|---|---|---|---|
| 600 | 43 | 65 | 200kN以上 | T-20 |
鎖なし 価格
| 製品符号−呼称 | 価格（円/組） | 図面･施工要領書等 |
|---|---|---|
| MA-S-600-a | 77,100 |     |
鎖付 価格
| 製品符号−呼称 | 価格（円/組） | 図面･施工要領書等 |
|---|---|---|
| MA-S-600-b | 79,300 | |
