カネソウのフロアーハッチ情報はこちら

フロアーハッチ

アルミニウム+スチール製 ステンレス目地 一般型 蓋プレート厚 2.3mm

製品写真

屋内用
製品符号:MAEO-M
充填用
適用荷重:歩行用
MAEO
(充填深さ:24.7mm)
屋内用
製品符号:MAEO-P
張物用
適用荷重:歩行用
MAEO
(適合床材:3.2mm以下)

フロアーハッチ選定時の注意事項

  • 「屋内外用」と「屋内用」では、使用場所が異なります。こちらをご確認の上でご使用下さい。
  • 張物用は、使用場所に注意が必要となります。こちらをご確認の上でご使用下さい。

規格対照表

規格名称 呼称(サイズ)
公共建築協会評価対象品 450,600

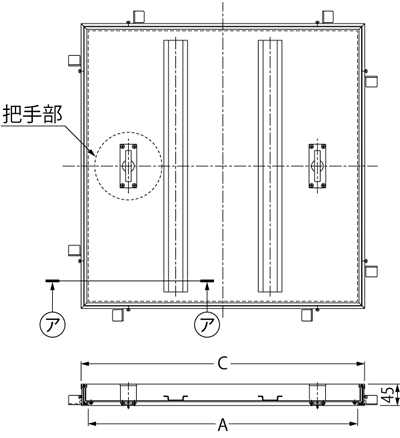

MAEO-M 製品図面

MAEO 製品図面

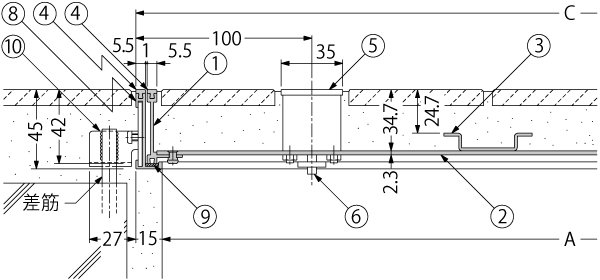

MAEO-M(ア−ア断面) 納まり図

MAEO 納まり図

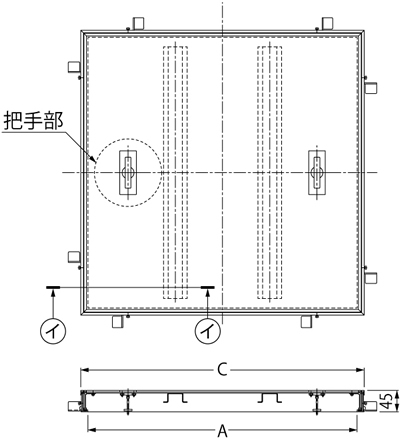

MAEO-P 製品図面

MAEO 製品図面

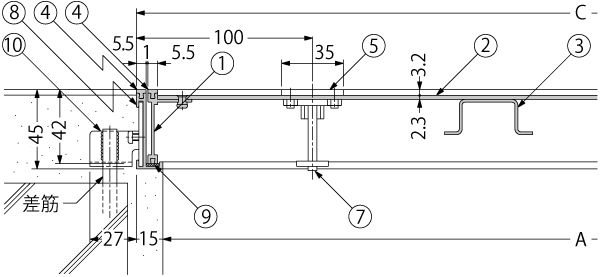

MAEO-P(イ−イ断面) 納まり図

MAEO 納まり図



    把手部平面詳細図

    MAEO 把手部 平面詳細図

    部品構成

  1. 蓋フレーム
    材質:A6063S
    処理:陽極酸化塗装複合皮膜
  2. 蓋プレート
    材質:溶融亜鉛めっき鋼板
  3. 補強材
    材質:溶融亜鉛めっき鋼板
  4. 目地
    材質:SUS304
  5. 把手カバー
    材質:SUS304
  6. 把手本体
    材質:SPCC
    処理:電気亜鉛めっき
  7. 把手本体
    材質:強化ナイロン

  8. 材質:A6063S
    処理:陽極酸化塗装複合皮膜
  9. クッション
    材質:軟質ポリ塩化ビニル
  10. アンカー
    材質:SPHC
    処理:電気亜鉛めっき

    設計情報

  • 「張物用」は使用場所にご注意ください。
    把手は落し込み把手です。

    注文・発注情報

  • ご注文の際は、下記要領でご指示ください。
    <例>
    MSEO-M-600
    MSEO-P-600
    特殊サイズも製作可能です。C寸法をご指示ください。
    スラブコンクリート打設と同時にフロアーハッチを取り付ける事ができる、打込型フロアーハッチRSV-8を販売しています。

寸法表<単位:mm>

呼称 A C 質量(kg) 床仕上材充填時の蓋質量(約・kg)
充填用 貼物用
450 420 450 5.4 19 5
600 570 600 8.9 35 9


MAEO-M 価格

製品符号-呼称 価格(円/組) 図面・施工要領書等
MAEO-M-450  26,800 cad図面dxf図面DWG図面ご使用願い図 施工要領書
MAEO-M-600  33,600 cad図面dxf図面DWG図面ご使用願い図 施工要領書


MAEO-P 価格

製品符号-呼称 価格(円/組) 図面・施工要領書等
MAEO-P-450  26,800 cad図面dxf図面DWG図面ご使用願い図 施工要領書
MAEO-P-600  33,600 cad図面dxf図面DWG図面ご使用願い図 施工要領書
※価格には消費税は含まれておりません。
