フロアーハッチ

アルミ+スチール製 ステンレス目地  把手ロック式 一般型 蓋プレート厚 2.3mm

製品写真

屋内用
MAES-M
モルタル充填用
適用荷重:歩行用
MAES
(充填深さ:24.7mm)
屋内用
MAES-P
樹脂タイル張物用
適用荷重:歩行用
MAES
(適合床材:3.2mm以下)

フロアーハッチ選定時の注意事項

  • 「屋内外用」と「屋内用」では、使用場所が異なります。こちらをご確認の上でご使用下さい。
  • 樹脂タイル張物用は、使用場所に注意が必要となります。こちらをご確認の上でご使用下さい。

該当規格

規格名称 呼称(サイズ)
公共建築協会評価対象品 450,600

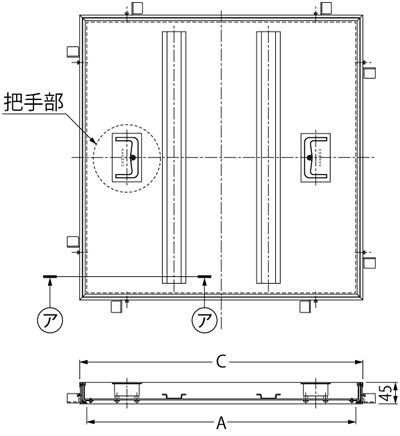

MAES-M モルタル充填用 製品図面

MAES 製品図面

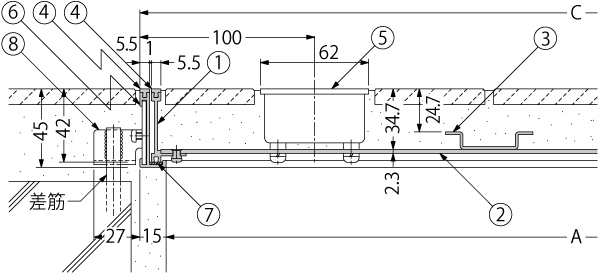

MAES-M モルタル充填用(ア−ア断面) 納まり図

MAES 納まり図

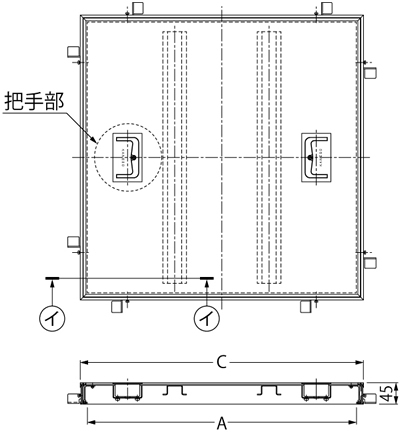

MAES-P 樹脂タイル張物用 製品図面

MAES 製品図面

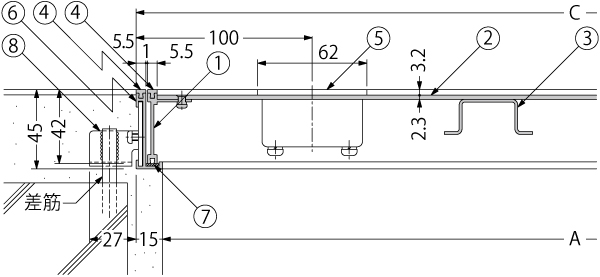

MAES-P 樹脂タイル張物用(イ−イ断面) 納まり図

MAES 納まり図



    把手部平面詳細図

    MAES 把手部 平面詳細図

    部品構成

  1. 蓋フレーム 材質:A6063S
             処理:陽極酸化塗装複合皮膜
  2. 蓋プレート 材質:溶融亜鉛めっき鋼板
  3. 補強材 材質:溶融亜鉛めっき鋼板
  4. 目地 材質:SUS304
  5. 把手 材質:SUS304
  6. 枠 材質:A6063S
       処理:陽極酸化塗装複合皮膜
  7. クッション 材質:軟質ポリ塩化ビニル
  8. アンカー 材質:SPHC
          処理:電気亜鉛めっき

    設計情報

  • 把手にロック機構を内蔵。学校・公共施設などの保安を必要とする場所に最適です。
    「樹脂タイル貼物用」は使用場所にご注意ください。

    注文・発注情報

  • ご注文の際は、下記要領でご指示ください。
    <例>MAES-M-600
         MAES-P-600
    特殊サイズも製作可能です。C寸法をご指示ください。

寸法表<単位:mm>

呼称 A C 質量(kg) 床仕上材充填時の蓋質量(約・kg)
モルタル充填用 樹脂タイル貼物用
450 420 450 5.4 19 5
600 570 600 8.9 35 9


モルタル充填用 価格(消費税は含まれておりません)

製品符号-呼称 ロック付(円/組) 図面・施工要領書等
MAES−M−450  35,500 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書 取扱説明書
MAES−M−600  42,000 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書 取扱説明書


樹脂タイル貼物用 価格(消費税は含まれておりません)

製品符号-呼称 ロック付(円/組) 図面・施工要領書等
MAES−P−450  35,500 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書 取扱説明書
MAES−P−600  42,000 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書 取扱説明書
