カネソウのフロアーハッチ情報はこちら

フロアーハッチ

アルミニウム+ステンレス製 ステンレス目地 テーパ構造形 一般形 蓋プレート厚 3mm

製品写真

屋内用
製品符号:MATI-M
充填用
適用荷重:歩行用
MATI
(充填深さ:23.5mm)
屋内用
製品符号:MATI-P
張物用
適用荷重:歩行用
MATI
(適合床材:3mm以下)

製品の特徴

  • 蓋強度5kN/u仕様です。
  • 蓋と枠のすきまに砂等が入っても開け易いテーパ構造です。

フロアーハッチ選定時の注意事項

  • 「屋内外用」と「屋内用」では、使用場所が異なります。こちらをご確認の上でご使用下さい。
  • 張物用は、使用場所に注意が必要となります。こちらをご確認の上でご使用下さい。

規格対照表

規格名称 呼称(サイズ)
公共建築協会評価対象品 450,600

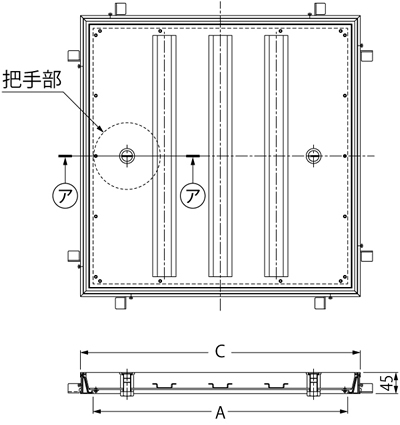

MATI-M 製品図面

MATI 製品図面

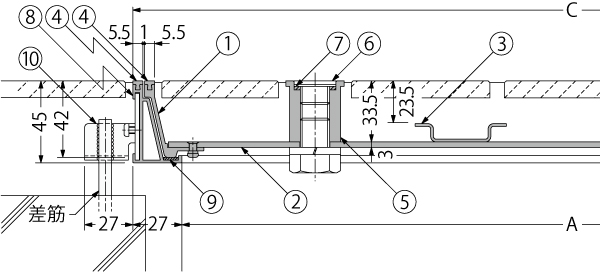

MATI-M(ア−ア断面) 納まり図

MATI 納まり図

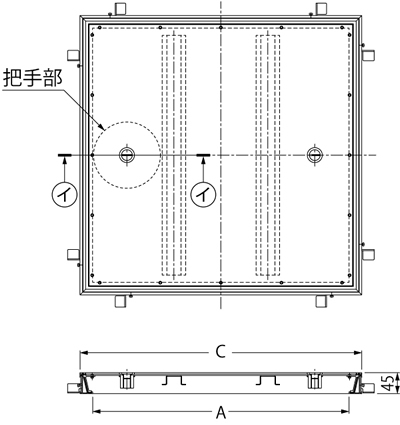

MATI-P 製品図面

MATI 製品図面

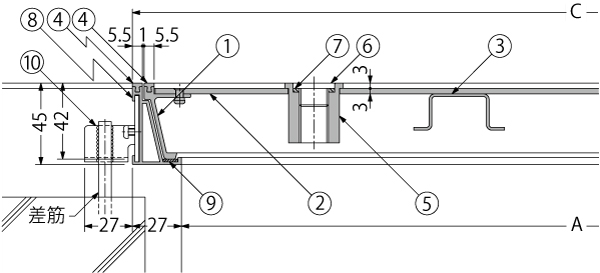

MATI-P(イ−イ断面) 納まり図

MATI 納まり図



    把手部平面詳細図

    MATI 把手部 平面詳細図

    部品構成

  1. 蓋フレーム
    材質:A6063S
    処理:陽極酸化塗装複合皮膜
  2. 蓋プレート
    材質:SUS430
  3. 補強材
    材質:SUS430
  4. 目地
    材質:SUS304
  5. 把手
    材質:SUS304
  6. キャップ
    材質:SUS304
  7. パッキン
    材質:クロロプレンゴム

  8. 材質:A6063S
    処理:陽極酸化塗装複合皮膜
  9. クッション
    材質:軟質ポリ塩化ビニル
  10. アンカー
    材質:SPHC
    処理:電気亜鉛めっき

    設計情報

  • 開閉ハンドルK-1a型を使用してください。
  • 等分布荷重5.0kN/m2時にたわみがスパン/500以下の仕様です。
    蓋プレートおよび補強材の材質をSUS304もしくはSUS316としたものも受注生産品として製作可能です。

    注文・発注情報

  • ご注文の際は、下記要領でご指示ください。
    <例>
    MATI-M-600 ハンドル付
    MATI-P-600 ハンドル付

    特殊サイズも製作可能です。 C寸法をご指示ください。
    スラブコンクリート打設と同時にフロアーハッチを取り付ける事ができる、打込型フロアーハッチRSV-9を販売しています。

寸法表<単位:mm>

呼称 A C 質量(kg) 床仕上材充填時の蓋質量(約・kg)
充填用 張物用 充填用 張物用
450 396 450 8.9 10.3 24 9
600 546 600 14.0 16.3 42 13


MATI-M 価格

製品符号-呼称 ハンドル付(円/組) ハンドルなし(円/組) 図面・施工要領書等
MATI-M-450  45,400 42,400 cad図面dxf図面DWG図面ご使用願い図 施工要領書
MATI-M-600  51,900 48,900 cad図面dxf図面DWG図面ご使用願い図 施工要領書


MATI-P 価格

製品符号-呼称 ハンドル付(円/組) ハンドルなし(円/組) 図面・施工要領書等
MATI-P-450  45,400 42,400 cad図面dxf図面DWG図面ご使用願い図 施工要領書
MATI-P-600  51,900 48,900 cad図面dxf図面DWG図面ご使用願い図 施工要領書
※価格には消費税は含まれておりません。
