マンホール・ハンドホール鉄蓋

水封形(防臭形)丸枠

MKH-S(丸)
適用荷重:T-20 グレードC
鉄蓋製品の強度基準はこちらをご覧ください。

製品写真

MKH-S-R

製品の特徴

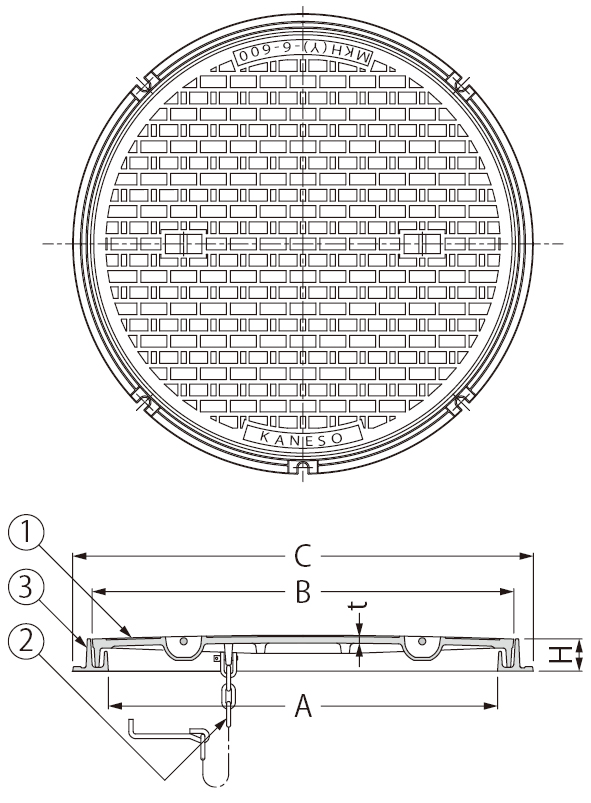

製品図面

MKH-S-R

MKH-S-R


    部品構成

  1. 蓋 材質:FCD500 処理:樹脂系塗装
  2. 鎖 材質:SWRM 処理:溶融亜鉛めっき
  3. 枠 材質:FC200 処理:樹脂系塗装

    施工上の注意

  • 受枠のアンカーボルトによる固定は、受枠の変形・破損を防ぐため、手締めで均等に締め込んでください。

    注文・発注情報

  • 把手用キャップを用意しています(別売)。砂などによる把手の目詰まりを防ぎます。
  • Aキャップ
    Aキャップ

  • 盗難防止用鎖の有無は、下記要領でご指示ください。
    <例>鎖なし→MKH-S-600(丸)-a
         鎖つき→MKH-S-600(丸)-b
  • 開閉ハンドルB型を使用して下さい。


寸法表<単位:mm>

呼称 A B C H t L 鎖B型
300 300 350 410 50 7 390 φ6×300
350 350 400 460 50 7.5 440 φ6×300
400 400 450 510 50 8 490 φ6×500
450 450 500 560 50 8 540 φ6×500
500 500 550 610 50 9 590 φ6×500
600 600 650 710 50 10 690 φ6×500
750 750 825 885 60 12 870 φ6×800
900 900 975 1040 60 13 1025 φ6×800

質量・破壊荷重・適用荷重<加重体:Φ330(呼称300はΦ170)>

呼称 蓋質量(kg) 総質量(kg) 破壊荷重 適用荷重
300 9 16 100kN以上 T-20
350 11 19 200kN以上 T-20
400 15 23 200kN以上 T-20
450 20 29 200kN以上 T-20
500 24 34 200kN以上 T-20
600 31 43 200kN以上 T-20
750 71 98 200kN以上 T-20
900 104 140 200kN以上 T-20

価格(消費税は含まれておりません)

製品符号−呼称 a:鎖なし(円/組) b:鎖付き(円/組) 図面・施工要領書等
MKH-S-300(丸) 14,800 15,900 CAD図面DXF図面DWG図面DWG図面ご使用願い図
MKH-S-350(丸) 19,100 20,200 CAD図面DXF図面DWG図面DWG図面ご使用願い図
MKH-S-400(丸) 22,000 23,100 CAD図面DXF図面DWG図面DWG図面ご使用願い図
MKH-S-450(丸) 23,800 24,900 CAD図面DXF図面DWG図面DWG図面ご使用願い図
MKH-S-500(丸) 31,500 32,600 CAD図面DXF図面DWG図面DWG図面ご使用願い図
MKH-S-600(丸) 42,300 43,400 CAD図面DXF図面DWG図面DWG図面ご使用願い図
MKH-S-750(丸) 115,600 117,300 CAD図面DXF図面DWG図面DWG図面ご使用願い図
MKH-S-900(丸) 174,400 176,100 CAD図面DXF図面DWG図面DWG図面ご使用願い図
