マンホール・ハンドホール鉄蓋

簡易密閉形(簡易防水・防臭形)丸枠

適用荷重:T-2
鉄蓋製品の強度基準はこちらをご覧ください。
製品符号:MKHY-2(丸)

製品写真

MKHY-2-R

製品の特徴


規格対照表

規格名称 記号 呼称
(サイズ)
備考
公共建築設備工事標準図
(電気設備工事編)
R2K 600、750 条件あり
詳細はこちらをご覧ください
独立行政法人
都市再生機構
電気設備標準詳細設計図集
EC-123 600 条件あり
詳細はこちらをご覧ください

製品図面

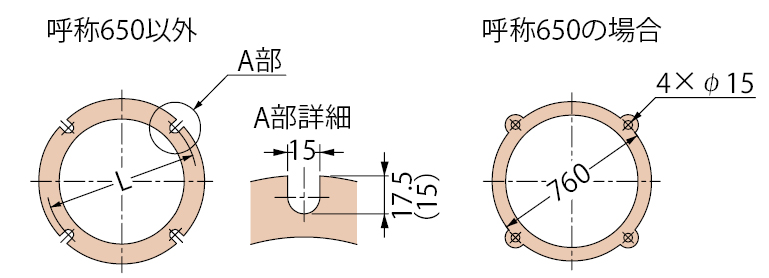

アンカーボルト取付方法


()内は呼称750、900を示します。

部品構成


  1. 材質:FC200
    処理:樹脂系塗装

  2. 材質:SWRM
    処理:溶融亜鉛めっき
  3. パッキン
    材質:エチレンプロピレンゴム

  4. 材質:FC200
    処理:樹脂系塗装

別売部品

  • 開閉ハンドル B型
  • Aキャップ
  • 蓋と枠の縁切り、また蓋の開閉がスムーズに行える鉄蓋開閉機も用意しております。

設計情報

  1. 砂などによる把手の目詰まりを防ぐ把手用Aキャップを用意しています。

施工上の注意

  1. 受枠のアンカーボルトによる固定は、受枠の変形・破損を防ぐため、手締めで均等に締め込んでください。

文字やマークなどの鋳出文字を入れることができます

  1. 鋳出文字についてはこちらをご覧ください。

注文・発注情報

  1. 盗難防止用鎖の有無は、下記要領でご指示ください。
    <例>
    鎖なし→MKHY-2-600(丸)-a
    鎖付→MKHY-2-600(丸)-b

寸法表<単位:mm>

呼称 A B C H t L 鎖B型
300 300 345 410 45 5 390 φ6×300
350 350 395 460 45 5 440 φ6×300
400 400 445 510 45 5 490 φ6×500
450 450 495 560 45 6 540 φ6×500
500 500 545 610 45 6 590 φ6×500
600 600 645 710 45 6 690 φ6×500
650 650 700 760 50 7 760 φ6×500
750 750 825 885 60 8 870 φ6×800
900 900 975 1040 60 11.5 1025 φ6×800

質量・破壊荷重・適用荷重<加重体:Φ150>

呼称 蓋質量(kg) 総質量(kg) 破壊荷重 適用荷重
300 7 13 20kN以上 T-2
350 8 15 20kN以上 T-2
400 11 18 20kN以上 T-2
450 15 23 20kN以上 T-2
500 18 27 20kN以上 T-2
600 26 34 20kN以上 T-2
650 33 47 20kN以上 T-2
750 52 79 20kN以上 T-2
900 93 129 20kN以上 T-2

鎖なし 価格

製品符号−呼称 価格(円/組) 図面・施工要領書等
MKHY-2-300(丸)-a 16,600 CAD図面DXF図面DWG図面ご使用願い図施工要領書
MKHY-2-350(丸)-a 19,200 CAD図面DXF図面DWG図面ご使用願い図施工要領書
MKHY-2-400(丸)-a 24,800 CAD図面DXF図面DWG図面ご使用願い図施工要領書
MKHY-2-450(丸)-a 25,400 CAD図面DXF図面DWG図面ご使用願い図施工要領書
MKHY-2-500(丸)-a 33,100 CAD図面DXF図面DWG図面ご使用願い図施工要領書
MKHY-2-600(丸)-a 40,400 CAD図面DXF図面DWG図面ご使用願い図施工要領書
MKHY-2-650(丸)-a 71,900 CAD図面DXF図面DWG図面ご使用願い図施工要領書
MKHY-2-750(丸)-a 97,400 CAD図面DXF図面DWG図面ご使用願い図施工要領書
MKHY-2-900(丸)-a 205,400 CAD図面DXF図面DWG図面ご使用願い図施工要領書
※価格には消費税は含まれておりません。
