カネソウの鉄蓋情報はこちら

マンホール・ハンドホール鉄蓋

蓄熱槽用(断熱形) 簡易密閉形(簡易防水・防臭形)角枠

適用荷重:T-6
鉄蓋製品の強度基準はこちらをご覧ください。
製品符号:MKHY-6D(角)

製品写真

MKHY-6D-S

製品の特徴

  • 簡易密閉形のマンホール鉄蓋です。
  • 蓄熱槽など保温を必要とする場合にご使用ください。
  • 総重量6,000kgfまでの車両の通行が可能です。
  • 工場敷地内や歩道など車両の通行量が少ない場所に設置できます。
  • 防錆力に優れた樹脂系塗装を施しています。

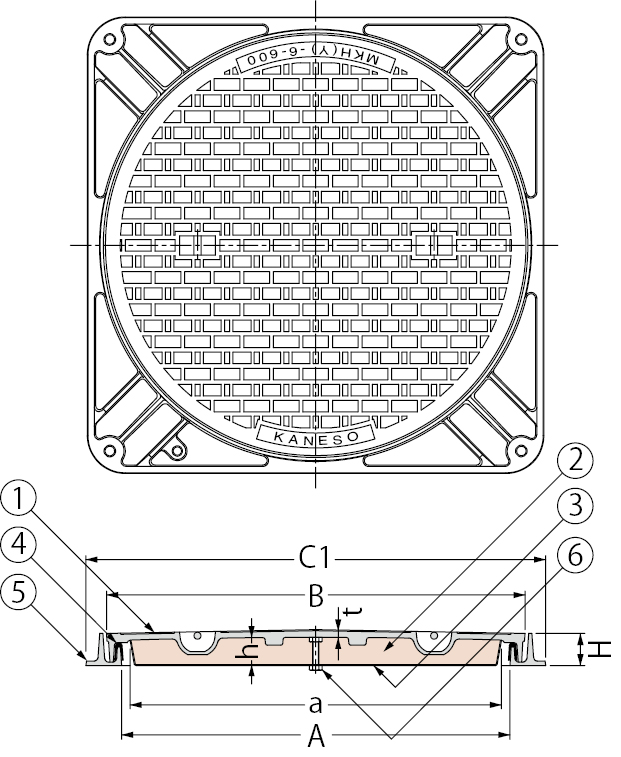

製品図面

アンカーボルト取付方法


部品構成


  1. 材質:FC200
    処理:樹脂系塗装
  2. 断熱材
    材質:ポリウレタンフォーム
  3. カバー
    材質:SGCC
    処理:樹脂系塗装
    ※ステンレス製カバーも製作可能です。
  4. パッキン
    材質:エチレンプロピレンゴム

  5. 材質:FC200
    処理:樹脂系塗装
  6. ボルト
    材質:SUS304

別売部品

  • 開閉ハンドル B型
  • Aキャップ
  • 蓋と枠の縁切り、また蓋の開閉がスムーズに行える鉄蓋開閉機も用意しております。

設計情報

  1. 砂などによる把手の目詰まりを防ぐ把手用Aキャップを用意しています。

施工上の注意

  1. 受枠のアンカーボルトによる固定は、受枠の変形・破損を防ぐため、手締めで均等に締め込んでください。

文字やマークなどの鋳出文字を入れることができます

  1. 鋳出文字についてはこちらをご覧ください。

注文・発注情報

  1. ご注文の際は下記要領でご指示ください。
    <例>MKHY-6D-600(角)

寸法表<単位:mm>

呼称 A a B C1 H h t L1
300 300 284 350 410 50 35 7 357
350 350 334 400 460 50 35 7.5 404
400 400 384 450 510 50 35 8 451
450 450 434 500 560 50 40 8 498
500 500 482 550 610 50 40 9 546
600 600 582 650 710 50 40 10 640

質量・破壊荷重・適用荷重<加重体:Φ170>

呼称 蓋質量(kg) 総質量(kg) 破壊荷重 適用荷重
300 8 15 60kN以上 T-6
350 10 19 60kN以上 T-6
400 14 25 60kN以上 T-6
450 17 30 60kN以上 T-6
500 22 35 60kN以上 T-6
600 32 49 60kN以上 T-6

価格

製品符号−呼称 価格(円/組) 図面・施工要領書等
MKHY-6D-300(角) 49,700 CAD図面DXF図面DWG図面ご使用願い図施工要領書
MKHY-6D-350(角) 51,800 CAD図面DXF図面DWG図面ご使用願い図施工要領書
MKHY-6D-400(角) 56,300 CAD図面DXF図面DWG図面ご使用願い図施工要領書
MKHY-6D-450(角) 78,200 CAD図面DXF図面DWG図面ご使用願い図施工要領書
MKHY-6D-500(角) 81,300 CAD図面DXF図面DWG図面ご使用願い図施工要領書
MKHY-6D-600(角) 91,500 CAD図面DXF図面DWG図面ご使用願い図施工要領書
※価格には消費税は含まれておりません。
