マンホール・ハンドホール鉄蓋

ノンスリップタイプ 簡易密閉形(簡易防水・防臭形)角枠

適用荷重:T-2
鉄蓋製品の強度基準はこちらをご覧ください。
製品符号:MKXY-2N(角)

製品写真

MKXY-2N-S

製品の特徴

  • SHASE-S209-2009 鋳鉄製マンホールふた 種類500K(T-2仕様)に準拠しています。
  • 簡易密閉形のマンホール鉄蓋です。
  • 滑り抵抗値BPN=40以上のノンスリップタイプの製品です。
  • 総重量2,000kgfまでの車両の通行が可能です。
  • ノンスリップタイプでない従来型のMKHYシリーズと枠の互換性があります。
  • 滑り抵抗値BPN=40以上
    滑り抵抗値BPNについてはこちら

規格対照表

規格名称 記号 呼称
(サイズ)
備考
公共建築工事標準仕様書
(建築工事編)
21.2.1(5) 450、600
公共建築設備工事標準図
(電気設備工事編)
S2K 600 条件あり
詳細はこちらをご覧ください
公共建築設備工事標準図
(機械設備工事編)
MHB-P 450、600 条件あり
詳細はこちらをご覧ください
独立行政法人
都市再生機構
電気設備標準詳細設計図集
EC-123 600 条件あり
詳細はこちらをご覧ください
SHASE-S209 500K 450、600

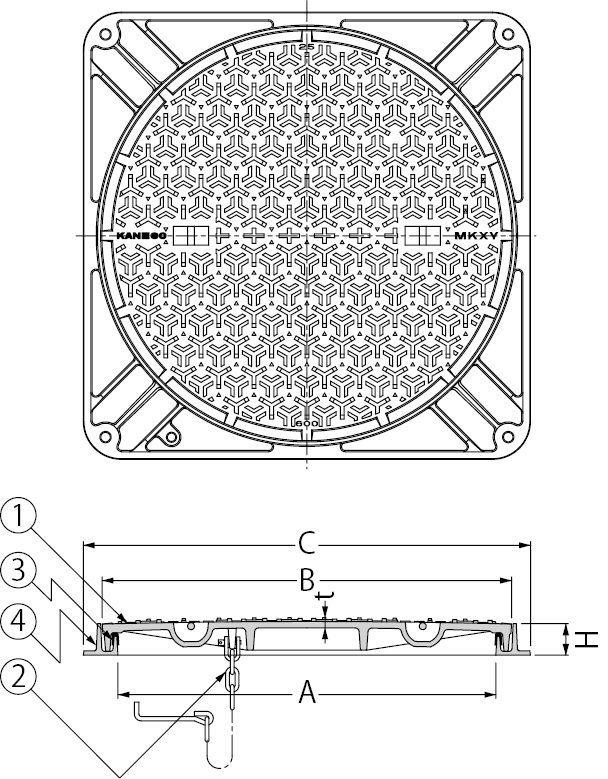

製品図面

アンカーボルト取付方法


部品構成


  1. 材質:FC200
    処理:樹脂系塗装

  2. 材質:SWRM
    処理:溶融亜鉛めっき
  3. パッキン
    材質:エチレンプロピレンゴム

  4. 材質:FC200
    処理:樹脂系塗装

別売部品

  • 開閉ハンドル B型
  • Aキャップ
  • 蓋と枠の縁切り、また蓋の開閉がスムーズに行える鉄蓋開閉機も用意しております。

設計情報

  1. 砂などによる把手の目詰まりを防ぐ把手用Aキャップを用意しています。

文字やマークなどの鋳出文字を入れることができます

  1. 滑り止め効果を維持するため、蓋表面に鋳出文字を入れる場合は、下記の仕様となります。
    ・鋳出文字の大きさ:25mm
    ・鋳出文字数:2〜4文字
    詳細はこちらをご覧ください。

注文・発注情報

  1. ご注文の際は枠形状および鎖の有無をご指示ください。
    <例>
    鎖なし→MKXY-2N-600(角)-a
    鎖付→MKXY-2N-600(角)-b

寸法表<単位:mm>

呼称 A B C H t L 鎖B型
450 450 495 560 45 6 478 φ6×500
600 600 645 710 45 6 620 φ6×500

質量・破壊荷重・適用荷重<加重体:Φ150>

呼称 蓋質量(kg) 総質量(kg) 破壊荷重 適用荷重
450 15 25 20kN以上 T-2
600 26 41 20kN以上 T-2

鎖なし 価格

製品符号−呼称 価格(円/組) 図面・施工要領書等
MKXY-2N-450(角)-a 38,800 CAD図面DXF図面DWG図面ご使用願い図施工要領書
MKXY-2N-600(角)-a 59,000 CAD図面DXF図面DWG図面ご使用願い図施工要領書
※価格には消費税は含まれておりません。

鎖付 価格

製品符号−呼称 価格(円/組) 図面・施工要領書等
MKXY-2N-450(角)-b 41,000 CAD図面DXF図面DWG図面ご使用願い図施工要領書
MKXY-2N-600(角)-b 61,200 CAD図面DXF図面DWG図面ご使用願い図施工要領書
※価格には消費税は含まれておりません。
