- MKXY-S（丸）
カネソウの鉄蓋情報はこちら
※価格には消費税は含まれておりません。
※価格には消費税は含まれておりません。
製品写真
製品の特徴
- 簡易密閉形のマンホール鉄蓋です。
- 滑り抵抗値BPN=40以上のノンスリップタイプの製品です。
- 独自模様の採用で、鉄蓋表面がより早く乾燥します。
- 総重量20,000kgfまでの大型車両の通行が可能です。
- 工場敷地内や歩道など車両の通行量が少ない場所に設置できます。
滑り抵抗値BPNについてはこちら
規格対照表
| 規格名称 | 記号 | 呼称 （サイズ） |
備考 |
|---|---|---|---|
| 公共建築設備工事標準図 （電気設備工事編） |
R20K | 600 | 条件あり 詳細はこちらをご覧ください |
| 独立行政法人 都市再生機構 電気設備標準詳細設計図集 |
EC-123 | 600 | 条件あり 詳細はこちらをご覧ください |

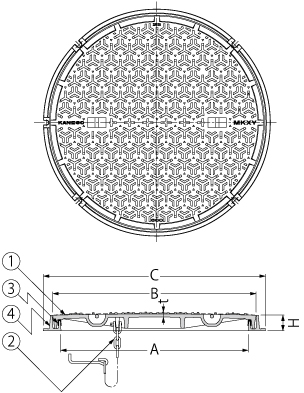

製品図面
アンカーボルト取付方法
部品構成
- 蓋
材質：FCD500
処理：樹脂系塗装 - 鎖
材質：SWRM
処理：溶融亜鉛めっき - パッキン
材質：エチレンプロピレンゴム - 枠
材質：FC200
処理：樹脂系塗装
別売部品
- 開閉ハンドル B型
- Aキャップ
- 蓋と枠の縁切り、また蓋の開閉がスムーズに行える鉄蓋開閉機も用意しております。
設計情報
- 砂などによる把手の目詰まりを防ぐ把手用Aキャップを用意しています。
文字やマークなどの鋳出文字を入れることができます
- 滑り止め効果を維持するため、蓋表面に鋳出文字を入れる場合は、下記の仕様となります。
・鋳出文字の大きさ：25mm
・鋳出文字数：2〜4文字
詳細はこちらをご覧ください。
注文・発注情報
- ご注文の際は枠形状および鎖の有無をご指示ください。
＜例＞
鎖なし→MKXY-S-600（丸）-a
鎖付→MKXY-S-600（丸）-b
寸法表＜単位：mm＞
| 呼称 | A | B | C | H | t | L | 鎖B型 |
|---|---|---|---|---|---|---|---|
| 450 | 450 | 500 | 560 | 50 | 8 | 540 | φ6×500 |
| 600 | 600 | 650 | 710 | 50 | 10 | 690 | φ6×500 |
質量・破壊荷重・適用荷重＜加重体：Φ330＞
| 呼称 | 蓋質量(kg) | 総質量(kg) | 破壊荷重 | 適用荷重 |
|---|---|---|---|---|
| 450 | 21 | 30 | 200kN以上 | T-20 |
| 600 | 34 | 46 | 200kN以上 | T-20 |
鎖なし 価格
| 製品符号−呼称 | 価格（円/組） | 図面･施工要領書等 |
|---|---|---|
| MKXY-S-450（丸）-a | 52,300 |      |
| MKXY-S-600（丸）-a | 86,500 | |
鎖付 価格
| 製品符号−呼称 | 価格（円/組） | 図面･施工要領書等 |
|---|---|---|
| MKXY-S-450（丸）-b | 54,500 | |
| MKXY-S-600（丸）-b | 88,700 | |
