フロアーハッチ

アルミニウム+スチール製 アルミニウム目地 一般形 蓋プレート厚 3.2mm

製品写真

屋内用
MOAM-P
樹脂タイル張物用
木下地用
適用荷重:歩行用
MOAM
(適合床材:2.8mm以下)
屋内用
MOAM-P
樹脂タイル張物用
コンクリート下地用
適用荷重:歩行用
MOAM
(適合床材:2.8mm以下)

フロアーハッチ選定時の注意事項

  • 「屋内外用」と「屋内用」では、使用場所が異なります。こちらをご確認の上でご使用下さい。
  • 樹脂タイル張物用は、使用場所に注意が必要となります。こちらをご確認の上でご使用下さい。

該当規格

規格名称 呼称(サイズ)
公共建築協会評価対象品 300,450,600

MOAM-P 木下地用 製品図面

MOAM 製品図面

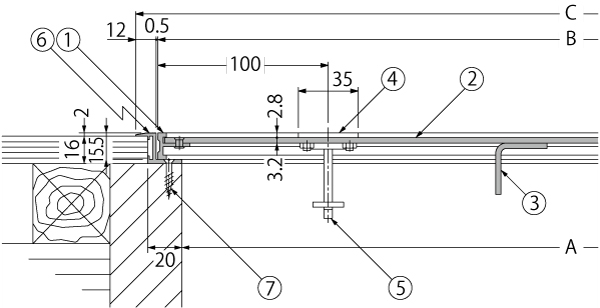

MOAM-P 木下地用(ア−ア断面) 納まり図

MOAM 納まり図

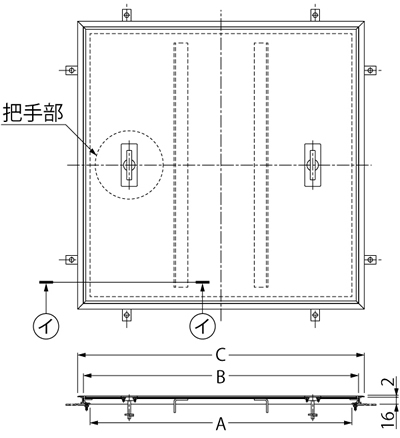

MOAM-P コンクリート下地用 製品図面

MOAM 製品図面

MOAM-P コンクリート下地用(イ−イ断面) 納まり図

MOAM 納まり図



    MOAM-P 把手部平面詳細図

    MOAM 把手部 平面詳細図

    部品構成

  1. 蓋フレーム 材質:A6063S
             処理:陽極酸化塗装複合皮膜
  2. 蓋プレート 材質:溶融亜鉛めっき鋼板
  3. 補強材 材質:溶融亜鉛めっき鋼板(呼称600のみ)
  4. 把手カバー 材質:SUS304
  5. 把手本体 材質:強化ナイロン
  6. 枠 材質:A6063S
       処理:陽極酸化塗装複合皮膜
  7. 木ネジ 材質:S20C
         処理:電気亜鉛めっき
  8. アンカー 材質:SPHC
          処理:電気亜鉛めっき

    設計情報

  • 「樹脂タイル張物用」は使用場所にご注意ください。
    把手は落し込み把手です。
    呼称600の蓋裏面には、補強材が付きます。

    注文・発注情報

  • コンクリート下地用、木下地用の2タイプがあります。
  • ご注文の際は、下記要領でご指示ください。
    <例>MOAM-P-450-M
         MOAM-P-450-C
    特殊サイズも製作可能です。B寸法をご指示ください。

寸法表<単位:mm>

呼称 A B C 質量(kg) 床仕上材充填時の蓋質量(約・kg)
300 271 300 325 2.6 2.5
450 421 450 475 5.7 5.5
600 571 600 625 11.6 11.0


木下地用(アンカーなし) 価格(消費税は含まれておりません)

製品符号-呼称 価格(円/組) 図面・施工要領書等
MOAM−P−300−M  8,400 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書
MOAM−P−450−M  13,400 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書
MOAM−P−600−M  21,700 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書


コンクリート下地用(アンカー付) 価格(消費税は含まれておりません)

製品符号-呼称 価格(円/組) 図面・施工要領書等
MOAM−P−300−C  8,400 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書
MOAM−P−450−C  13,400 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書
MOAM−P−600−C  21,700 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書
