フロアーハッチ

アルミニウム+スチール製 アルミニウム目地 一般形 蓋プレート厚 3.2mm

製品写真

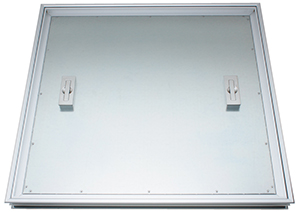

屋内用
MOFM
フローリング床材用
木下地用
適用荷重:歩行用
MOFM
(フローリング厚12.5mm・15mm)

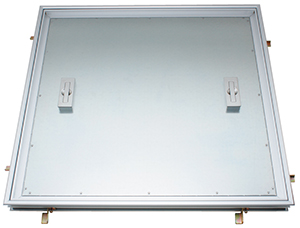

屋内用
MOFM
フローリング床材用
コンクリート下地用
適用荷重:歩行用
MOFM
(フローリング厚12.5mm・15mm)

フロアーハッチ選定時の注意事項

  • 「屋内外用」と「屋内用」では、使用場所が異なります。こちらをご確認の上でご使用下さい。
  • 樹脂タイル張物用は、使用場所に注意が必要となります。こちらをご確認の上でご使用下さい。

該当規格

規格名称 呼称(サイズ)
公共建築協会評価対象品 300,450,600

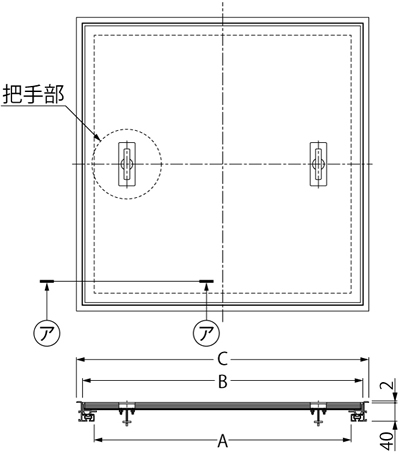

MOFM 木下地用 製品図面

MOFM 製品図面

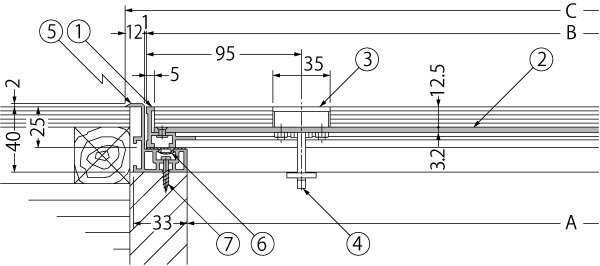

MOFM 木下地用(ア−ア断面) 納まり図

MOFM 納まり図

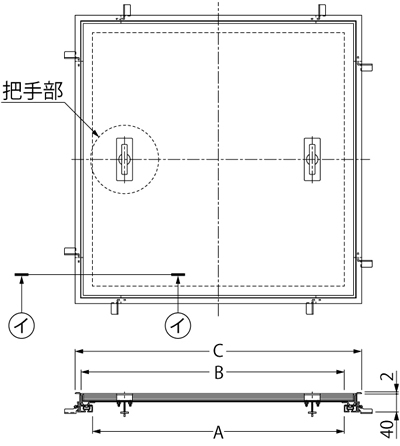

MOFM コンクリート下地用 製品図面

MOFM 製品図面

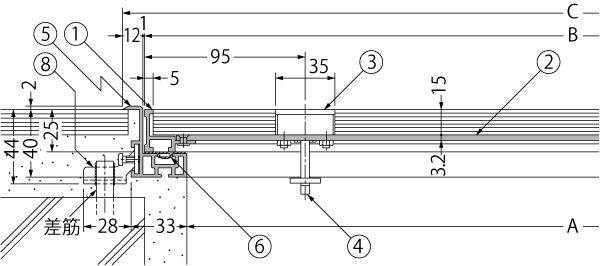

MOFM コンクリート下地用(イ−イ断面) 納まり図

MOFM 納まり図



    MOFM 把手部平面詳細図

    MOFM 把手部 平面詳細図

    部品構成

  1. 蓋フレーム 材質:A6063S
             処理:陽極酸化塗装複合皮膜
  2. 蓋プレート 材質:溶融亜鉛めっき鋼板
  3. 把手カバー 材質:SUS304
  4. 把手本体 材質:強化ナイロン
  5. 枠 材質:A6063S
       処理:陽極酸化塗装複合皮膜
  6. クッション 材質:軟質ポリ塩化ビニル
  7. 木ネジ 材質:SUS304
  8. アンカー 材質:SPHC
          処理:電気亜鉛めっき

    設計情報

  • 把手は落し込み把手です。(呼称300は中央1ヵ所)

    注文・発注情報

  • コンクリート下地用、木下地用の2タイプがあります。
  • ご注文の際は、下記要領でご指示ください。
    <例>フローリング厚15mm
         木下地の場合
         →MOFM-450-15-M

         フローリング厚12.5mm
         コンクリート下地の場合
         →MOFM-450-12.5-C

    特殊サイズも製作可能です。B寸法をご指示ください。

寸法表<単位:mm>

呼称 A B C 質量(kg) 床仕上材充填時の蓋質量(約・kg)
300 250 300 326 3.1 3.5
450 400 450 476 6.2 7.5
600 550 600 626 10.5 12.5


木下地用 価格(消費税は含まれておりません)

製品符号-呼称 フローリング厚12.5mm
木下地用
フローリング厚15mm
木下地用
施工要領書等
価格
(円/組)
図面 価格
(円/組)
図面
MOFM−300−M 15,800 cad図面dxf図面DWG図面DWG図面ご使用願い図 15,800 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書
MOFM−450−M 23,400 cad図面dxf図面DWG図面DWG図面ご使用願い図 23,400 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書
MOFM−600−M 27,300 cad図面dxf図面DWG図面DWG図面ご使用願い図 27,300 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書


コンクリート下地用 価格(消費税は含まれておりません)

製品符号-呼称 フローリング厚12.5mm
コンクリート下地用
フローリング厚15mm
コンクリート下地用
施工要領書等
価格
(円/組)
図面 価格
(円/組)
図面
MOFM−300−C 15,800 cad図面dxf図面DWG図面DWG図面ご使用願い図 15,800 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書
MOFM−450−C 23,400 cad図面dxf図面DWG図面DWG図面ご使用願い図 23,400 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書
MOFM−600−C 27,300 cad図面dxf図面DWG図面DWG図面ご使用願い図 27,300 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書
