カラー舗装用鉄蓋(化粧用鉄蓋)
- MRHP-2
カネソウのカラー舗装用鉄蓋情報はこちら
製品写真
![MRHP-2](photo/MRHP-2.jpg)
規格対照表
規格名称 |
記号 |
呼称(サイズ) |
公共建築設備工事標準図
(電気設備工事編) |
SB2K-60 |
6070 |
独立行政法人
都市再生機構
電気設備標準詳細設計図集 |
EC-123 |
4555 |
EC-123 |
6070 |
独立行政法人
都市再生機構
土木工事標準設計図集 |
KF-A(45) |
4555 |
KF-A(60) |
6070 |

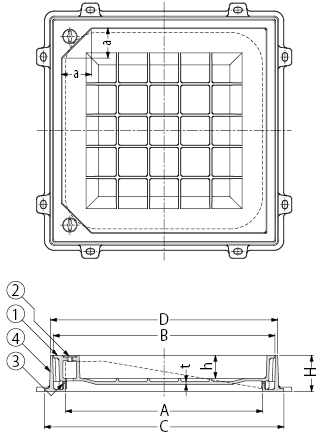

製品図面
![](photo/MRHP-zumen.jpg)
アンカーボルト取付寸法
部品構成
- 蓋
材質:FC200
処理:樹脂系塗装
- キャップ
材質:クロロプレンゴム
- パッキン
材質:エチレンプロピレンゴム
- 枠
材質:FC200
処理:樹脂系塗装
設計情報
- 蓋は専用ハンドルで、受枠に設けられたスロープを滑らせて開閉するタイプで、蓋の開閉作業が容易に行えます。
- 呼称7585、9100には、蓋裏面にキャスターが付いており、スライド開閉が容易に行えます。
施工上の注意
- 枠のアンカーボルトによる固定は、枠の変形・破損を防ぐため、手締めで均等に絞め込んでください。
注文・発注情報
- 一般形のパッキンなしタイプをご希望の場合は製品符号からPをとってご発注ください。
<例>
MRHP-2-6070(パッキン付)
MRH-2-6070(パッキンなし)
- ご注文の際は、開閉ハンドルの有無をご指示ください。
<例>
MRHP-2-4555・ハンドル付
MRHP-2-4555・ハンドルなし
寸法表<単位:mm>
呼称 |
A |
B |
C |
D |
H |
h |
t |
a |
L1 |
L2 |
把手数 |
3545 |
350 |
425 |
480 |
445 |
110 |
70 |
5 |
98 |
280 |
486 |
2 |
4555 |
450 |
525 |
580 |
545 |
110 |
70 |
6 |
96 |
340 |
586 |
2 |
5060 |
500 |
575 |
630 |
595 |
110 |
70 |
6.5 |
95 |
370 |
636 |
2 |
6070 |
600 |
675 |
730 |
695 |
110 |
70 |
6.5 |
95 |
450 |
736 |
2 |
7585 |
750 |
821×852 |
884×912 |
844×872 |
110 |
70 |
10 |
99 |
550 |
890× 918 |
2 |
9100 |
900 |
971×1002 |
1034×1062 |
994×1022 |
110 |
70 |
9 |
99 |
650 |
1040×1068 |
2 |
質量・破壊荷重・適用荷重<加重体:φ150>
呼称 |
質量(kg) |
舗装材充填時の 蓋質量(約・kg) |
適用荷重 |
破壊荷重 |
3545 |
37 |
40 |
T-2 |
20kN以上 |
4555 |
54 |
63 |
T-2 |
20kN以上 |
5060 |
68 |
76 |
T-2 |
20kN以上 |
6070 |
78 |
105 |
T-2 |
20kN以上 |
7585 |
134 |
180 |
T-2 |
20kN以上 |
9100 |
183 |
240 |
T-2 |
20kN以上 |
パッキン付 価格
製品符号−呼称 |
ハンドル付(円/組) |
ハンドルなし(円/組) |
図面・施工要領書等 |
MRHP-2-3545 |
50,300 |
46,700 |
![cad図面](photo/img/cad01.gif) ![dxf図面](photo/img/cad03.gif) ![DWG図面](photo/img/dwg2.gif) ![ご使用願い図](photo/img/cad02.gif) ![施工要領書](photo/img/doc_icon.gif) ![取扱説明書](photo/img/doc_icon2.gif) |
MRHP-2-4555 |
53,900 |
50,300 |
![cad図面](photo/img/cad01.gif) ![dxf図面](photo/img/cad03.gif) ![DWG図面](photo/img/dwg2.gif) ![ご使用願い図](photo/img/cad02.gif) ![施工要領書](photo/img/doc_icon.gif) ![取扱説明書](photo/img/doc_icon2.gif) |
MRHP-2-5060 |
68,300 |
64,700 |
![cad図面](photo/img/cad01.gif) ![dxf図面](photo/img/cad03.gif) ![DWG図面](photo/img/dwg2.gif) ![ご使用願い図](photo/img/cad02.gif) ![施工要領書](photo/img/doc_icon.gif) ![取扱説明書](photo/img/doc_icon2.gif) |
MRHP-2-6070 |
71,700 |
68,100 |
![cad図面](photo/img/cad01.gif) ![dxf図面](photo/img/cad03.gif) ![DWG図面](photo/img/dwg2.gif) ![ご使用願い図](photo/img/cad02.gif) ![施工要領書](photo/img/doc_icon.gif) ![取扱説明書](photo/img/doc_icon2.gif) |
MRHP-2-7585 |
331,800 |
309,400 |
![cad図面](photo/img/cad01.gif) ![dxf図面](photo/img/cad03.gif) ![DWG図面](photo/img/dwg2.gif) ![ご使用願い図](photo/img/cad02.gif) ![施工要領書](photo/img/doc_icon.gif) ![取扱説明書](photo/img/doc_icon2.gif) |
MRHP-2-9100 |
381,500 |
359,100 |
![cad図面](photo/img/cad01.gif) ![dxf図面](photo/img/cad03.gif) ![DWG図面](photo/img/dwg2.gif) ![ご使用願い図](photo/img/cad02.gif) ![施工要領書](photo/img/doc_icon.gif) ![取扱説明書](photo/img/doc_icon2.gif) |
※価格には消費税は含まれておりません。
パッキンなし 価格
製品符号−呼称 |
ハンドル付(円/組) |
ハンドルなし(円/組) |
図面・施工要領書等 |
MRH-2-3545 |
48,800 |
45,200 |
![cad図面](photo/img/cad01.gif) ![dxf図面](photo/img/cad03.gif) ![DWG図面](photo/img/dwg2.gif) ![ご使用願い図](photo/img/cad02.gif) ![施工要領書](photo/img/doc_icon.gif) ![取扱説明書](photo/img/doc_icon2.gif) |
MRH-2-4555 |
52,400 |
48,800 |
![cad図面](photo/img/cad01.gif) ![dxf図面](photo/img/cad03.gif) ![DWG図面](photo/img/dwg2.gif) ![ご使用願い図](photo/img/cad02.gif) ![施工要領書](photo/img/doc_icon.gif) ![取扱説明書](photo/img/doc_icon2.gif) |
MRH-2-5060 |
66,500 |
62,900 |
![cad図面](photo/img/cad01.gif) ![dxf図面](photo/img/cad03.gif) ![DWG図面](photo/img/dwg2.gif) ![ご使用願い図](photo/img/cad02.gif) ![施工要領書](photo/img/doc_icon.gif) ![取扱説明書](photo/img/doc_icon2.gif) |
MRH-2-6070 |
69,500 |
65,900 |
![cad図面](photo/img/cad01.gif) ![dxf図面](photo/img/cad03.gif) ![DWG図面](photo/img/dwg2.gif) ![ご使用願い図](photo/img/cad02.gif) ![施工要領書](photo/img/doc_icon.gif) ![取扱説明書](photo/img/doc_icon2.gif) |
MRH-2-7585 |
329,400 |
307,000 |
![cad図面](photo/img/cad01.gif) ![dxf図面](photo/img/cad03.gif) ![DWG図面](photo/img/dwg2.gif) ![ご使用願い図](photo/img/cad02.gif) ![施工要領書](photo/img/doc_icon.gif) ![取扱説明書](photo/img/doc_icon2.gif) |
MRH-2-9100 |
378,600 |
356,200 |
![cad図面](photo/img/cad01.gif) ![dxf図面](photo/img/cad03.gif) ![DWG図面](photo/img/dwg2.gif) ![ご使用願い図](photo/img/cad02.gif) ![施工要領書](photo/img/doc_icon.gif) ![取扱説明書](photo/img/doc_icon2.gif) |
※価格には消費税は含まれておりません。
