製品符号：MRHP-S
スライド開閉式
※価格には消費税は含まれておりません。
※価格には消費税は含まれておりません。
カラー舗装用鉄蓋（化粧用鉄蓋）
インターロッキングブロック用 鋳鉄目地 簡易密閉形 充填深さ70mm
適用荷重：T-20 グレードC鉄蓋製品の強度基準はこちらをご覧ください。
スライド開閉式
製品写真
規格対照表
| 規格名称 | 記号 | 呼称（サイズ） |
|---|---|---|
| 公共建築設備工事標準図 （機械設備工事編） |
MJI-PD | 4555、6070 |
| 公共建築協会評価対象品 | − | 4555、6070 |
| 独立行政法人 都市再生機構 電気設備標準詳細設計図集 |
EC-123 | 4555 |
| EC-123 | 6070 | |
| 独立行政法人 都市再生機構 土木工事標準設計図集 |
KF-A（45） | 4555 |
| KF-A（60） | 6070 | |
| SHASE-S209 | 簡易密閉形 5000k |
4555、6070 |

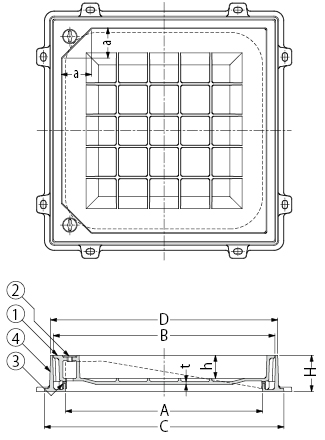

製品図面
アンカーボルト取付寸法
部品構成
- 蓋
材質：FCD500
処理：樹脂系塗装 - キャップ
材質：クロロプレンゴム - パッキン
材質：エチレンプロピレンゴム - 枠
材質：FC200
処理：樹脂系塗装
別売部品
設計情報
- 蓋は専用ハンドルで、受枠に設けられたスロープを滑らせて開閉するタイプで、蓋の開閉作業が容易に行えます。
施工上の注意
- 枠のアンカーボルトによる固定は、枠の変形・破損を防ぐため、手締めで均等に絞め込んでください。
注文・発注情報
- 一般形のパッキンなしタイプをご希望の場合は製品符号からPをとってご発注ください。
＜例＞
MRHP-S-6070(パッキン付)
MRH-S-6070(パッキンなし) - ご注文の際は、開閉ハンドルの有無をご指示ください。
＜例＞
MRHP-S-4555・ハンドル付
MRHP-S-4555・ハンドルなし
寸法表＜単位：mm＞
| 呼称 | A | B | C | D | H | h | t | a | L1 | L2 | 把手数 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 3545 | 350 | 425 | 480 | 445 | 110 | 70 | 7 | 94 | 280 | 486 | 2 |
| 4555 | 450 | 525 | 580 | 545 | 110 | 70 | 8 | 92 | 340 | 586 | 2 |
| 5060 | 500 | 575 | 630 | 595 | 110 | 70 | 9 | 90 | 370 | 636 | 2 |
| 6070 | 600 | 675 | 730 | 695 | 110 | 70 | 10 | 88 | 450 | 736 | 2 |
質量・破壊荷重・適用荷重＜加重体：φ330＞
| 呼称 | 質量(kg) | 舗装材充填時の 蓋質量(約・kg) |
適用荷重 | 破壊荷重 |
|---|---|---|---|---|
| 3545 | 42 | 44 | T-20 | 200kN以上 |
| 4555 | 59 | 70 | T-20 | 200kN以上 |
| 5060 | 76 | 85 | T-20 | 200kN以上 |
| 6070 | 94 | 120 | T-20 | 200kN以上 |
パッキン付 価格
| 製品符号−呼称 | ハンドル付（円/組） | ハンドルなし（円/組） | 図面・施工要領書等 |
|---|---|---|---|
| MRHP-S-3545 | 57,500 | 53,900 |       |
| MRHP-S-4555 | 66,900 | 63,300 | |
| MRHP-S-5060 | 79,800 | 76,200 | |
| MRHP-S-6070 | 91,600 | 88,000 | |
パッキンなし 価格
| 製品符号−呼称 | ハンドル付（円/組） | ハンドルなし（円/組） | 図面・施工要領書等 |
|---|---|---|---|
| MRH-S-3545 | 56,000 | 52,400 | |
| MRH-S-4555 | 65,400 | 61,800 | |
| MRH-S-5060 | 78,000 | 74,400 | |
| MRH-S-6070 | 89,400 | 85,800 | |
