カラー舗装用鉄蓋(化粧用鉄蓋)

タイル用 鋳鉄目地 簡易密閉形 充填深さ40mm

MROPR-2
適用荷重:T-2
鉄蓋製品の強度基準はこちらをご覧ください。

製品写真

MROPR-2

製品の特徴

  • 簡易密閉形のカラー舗装用鉄蓋です。
  • 充填深さは40mmで、厚さ35mmまでの舗装材を充填できます。
  • 総重量2,000kgfまでの車両の通行が可能です。
  • 一般形のパッキンなしタイプもご用意することができます。

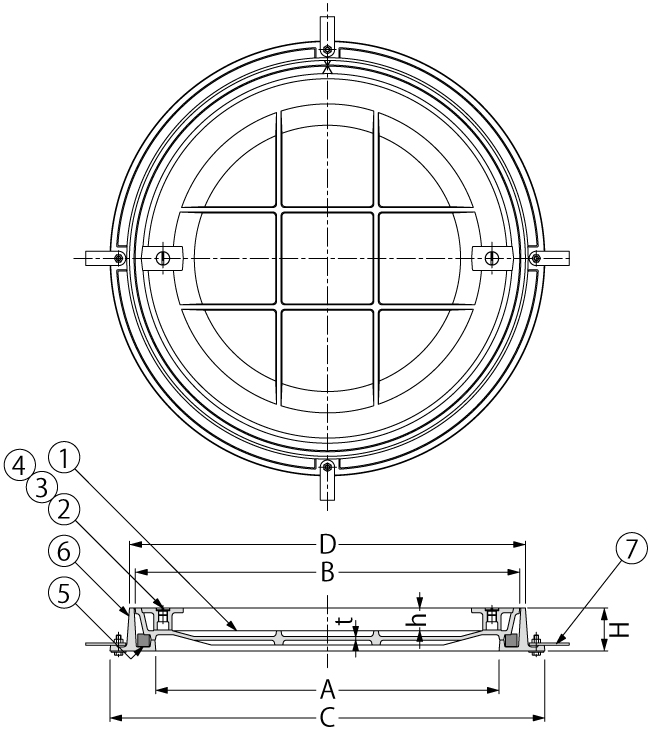

製品図面


MKSS

アンカーボルト取付寸法


MKSS

目地幅

MKSS

把手部寸法

MKSS


    部品構成


  1. 材質:FC200 処理:樹脂系塗装
  2. キャップ
    材質:SCS13
  3. パッキン
    材質:クロロプレンゴム
  4. 把手ボックス
    材質:FC200 処理:樹脂系塗装
  5. パッキン
    材質:エチレンプロピレンゴム

  6. 材質:FC200 処理:樹脂系塗装
  7. アンカー
    材質:SS400 処理:電気亜鉛めっき

    注文・発注情報

  • 1B型開閉機(別売)を使用していただくと、蓋の開閉が容易に行えます。
  • 蓋の開閉はK-1a型ハンドル(別売)をご使用ください。
  • 一般形のパッキンなしタイプをご希望の場合は製品符号からPをとってご注文ください。
    <例>MROPR-2-6070(パッキン付)
         MROR-2-6070(パッキンなし)
  • ご注文の際は、開閉ハンドルの有無をご指示ください。
    <例>MROPR-2-4555・ハンドル付
         MROPR-2-4555・ハンドルなし

寸法表<単位:mm>

呼称 A B C D E F H h t L3 把手数
4555 450 524 610 542 11 7 75 40 6 580 2
6070 600 672 760 692 13 8 75 40 6.5 730 2

質量・破壊荷重・適用荷重<加重体:Φ150>

呼称 質量(kg) 舗装材充填時の
蓋質量(約・kg)
破壊荷重 適用荷重
4555 34 48 20kN以上 T-2
6070 51 81 20kN以上 T-2

価格(消費税は含まれておりません)
パッキン付

製品符号−呼称 価格(円/組) 図面・施工要領書等
ハンドル付 ハンドルなし
MROPR-2-4555 32,900 30,900 CAD図面DXF図面DWG図面DWG図面ご使用願い図取扱説明書
MROPR-2-6070 44,300 42,300 CAD図面DXF図面DWG図面DWG図面ご使用願い図取扱説明書

パッキンなし

製品符号−呼称 価格(円/組) 図面・施工要領書等
ハンドル付 ハンドルなし
MROR-2-4555 31,000 29,000 CAD図面DXF図面DWG図面DWG図面ご使用願い図取扱説明書
MROR-2-6070 41,900 39,900 CAD図面DXF図面DWG図面DWG図面ご使用願い図取扱説明書
