フロアーハッチ

ステンレス製 ボルト固定式 密閉形(防水・防臭形) 蓋プレート厚 2.5mm

製品写真

屋内用

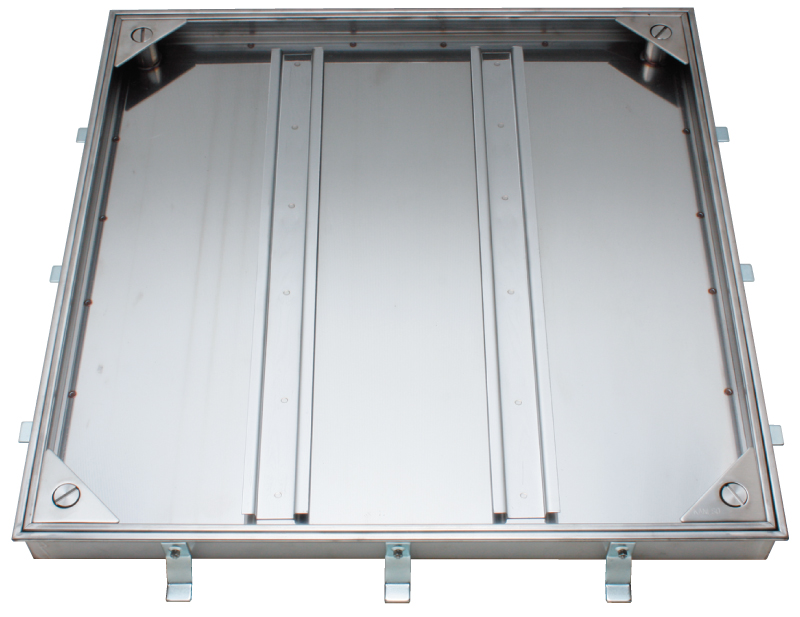

MSEM-M
モルタル充填用
適用荷重:歩行用
ボルト固定式 施錠タイプ
(充填深さ:23mm)
屋内用

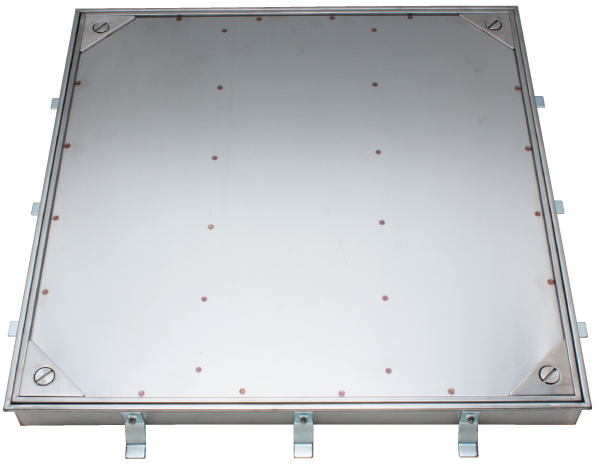

MSEM-P
樹脂タイル張物用
適用荷重:歩行用
ボルト固定式 通常タイプ
(適合床材:3mm以下)

フロアーハッチ選定時の注意事項

  • 「屋内外用」と「屋内用」では、使用場所が異なります。こちらをご確認の上でご使用下さい。
  • 樹脂タイル張物用は、使用場所に注意が必要となります。こちらをご確認の上でご使用下さい。

該当規格

規格名称 呼称(サイズ)
公共建築協会評価対象品 350,450,500,600

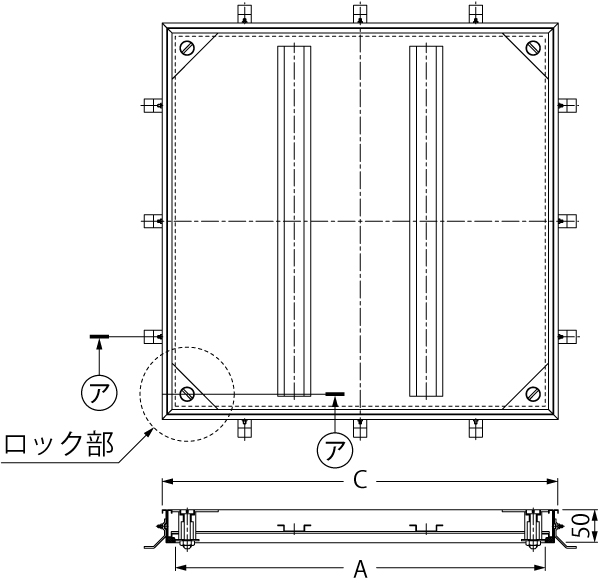

MSEM-M モルタル充填用 製品図面

MSEM

MSEM-M モルタル充填用(ア−ア断面) 納まり図

MSEM

MSEM-P 樹脂タイル張物用 製品図面

MSEM

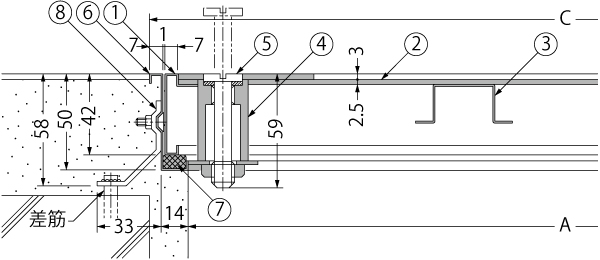

MSEM-P 樹脂タイル張物用(イ−イ断面) 納まり図

MSEM


    ロック部平面詳細図


    MSEM ロック部 平面詳細図

    部品構成

  1. 蓋フレーム 材質:SUS304
  2. 蓋プレート 材質:SUS430
  3. 補強材 材質:SUS430
  4. ロックボディ 材質:SUS304
  5. ロックボルト 材質:SUS304
  6. 枠 材質:SUS304
  7. パッキン 材質:クロロプレンゴム
  8. アンカー 材質:SPHC
          処理:電気亜鉛めっき

    設計情報

  • 化粧キャップがロックボルトと一体構造のため、蓋開閉時に化粧キャップを紛失しません。
    「樹脂タイル張物用」は使用場所にご注意ください。

    注文・発注情報

  • ロックボルトの回転および蓋の開閉は、専用開閉ハンドル(別売)をご使用ください。
    ご注文の際、ハンドルの有無をご指示ください。
    ご注文の際は、下記要領でご指示ください。
    <例>MSEM-M-600 ハンドル付
         MSEM-P-600 ハンドル付

    ポイント

  • 蓋プレート及び補強材の材質をSUS304とした「屋内外用」も製作可能です。
    「オールSUS304製」とご指示ください。

寸法表<単位:mm>

呼称 A C 質量(kg) 床仕上材充填時の蓋質量(約・kg)
モルタル充填用 樹脂タイル張物用
350 310 350  5.2 12 4
450 410 450  7.9 20 6
500 460 500  9.2 24 9
600 560 600 10.5 34 10


モルタル充填用 価格(消費税は含まれておりません)

製品符号-呼称 ハンドル付(円/組) ハンドルなし(円/組) 図面・施工要領書等
MSEM−M−350  53,000 50,500 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書
MSEM−M−450  56,500 54,000 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書
MSEM−M−500  64,700 62,200 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書
MSEM−M−600  66,500 64,000 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書


樹脂タイル張物用 価格(消費税は含まれておりません)

製品符号-呼称 ハンドル付(円/組) ハンドルなし(円/組) 図面・施工要領書等
MSEM−P−350  53,000 50,500 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書
MSEM−P−450  56,500 54,000 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書
MSEM−P−500  64,700 62,200 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書
MSEM−P−600  66,500 64,000 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書
