フロアーハッチ

ステンレス製 一般形 蓋プレート厚 2.5mm

製品写真

屋内用
製品符号:MSEO-M
充填用
適用荷重:歩行用
MSEO
(充填深さ23mm)
屋内用
製品符号:MSEO-P
張物用
適用荷重:歩行用
MSEO
(適合床材:3mm以下)

フロアーハッチ選定時の注意事項

  • 「屋内外用」と「屋内用」では、使用場所が異なります。こちらをご確認の上でご使用下さい。
  • 張物用は、使用場所に注意が必要となります。こちらをご確認の上でご使用下さい。

規格対照表

規格名称 呼称(サイズ)
公共建築協会評価対象品 450,600

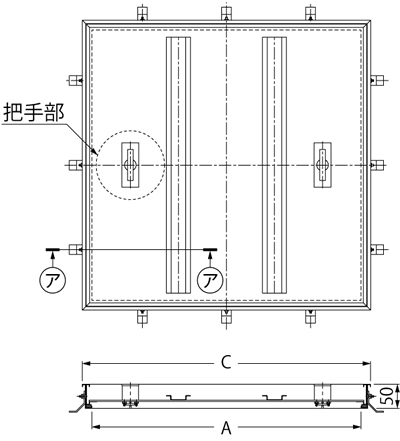

MSEO-M 製品図面

MSEO 製品図面

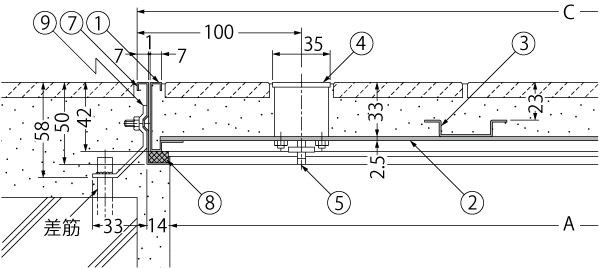

MSEO-M(ア−ア断面) 納まり図

MSEO 納まり図

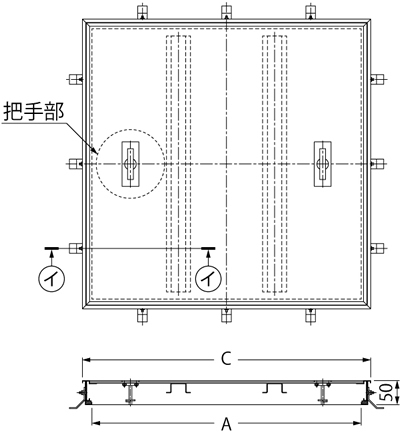

MSEO-P 製品図面

MSEO 製品図面

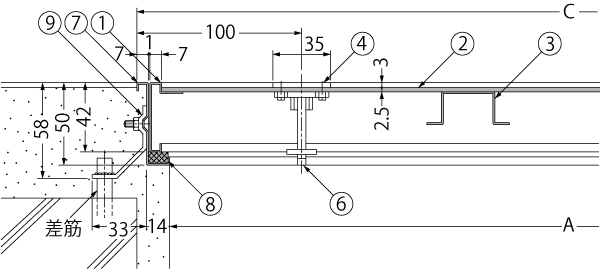

MSEO-P(イ−イ断面) 納まり図

MSEO 納まり図



    把手部平面詳細図

    MSEO 把手部 平面詳細図

    部品構成

  1. 蓋フレーム
    材質:SUS304
  2. 蓋プレート
    材質:SUS430
  3. 補強材
    材質:SUS430
  4. 把手カバー
    材質:SUS304
  5. 把手本体
    材質:SUS304
  6. 把手本体
    材質:強化ナイロン

  7. 材質:SUS304
  8. クッション
    材質:軟質ポリ塩化ビニル
  9. アンカー
    材質:SPHC
    処理:電気亜鉛めっき

    設計情報

  • 把手は落し込み把手です。
    「張物用」は使用場所にご注意ください。

    注文・発注情報

  • ご注文の際は、下記要領でご指示ください。
    <例>
    MSEO-M-600
    MSEO-P-600
    特殊サイズも製作可能です。C寸法をご指示ください。
    スラブコンクリート打設と同時にフロアーハッチを取り付ける事ができる、打込型フロアーハッチRSV-2を販売しています。

    ポイント

  • 蓋プレートおよび補強材の材質をSUS304とした「屋内外用」も製作可能です。
    「オールSUS304製」とご指示ください。

寸法表<単位:mm>

呼称 A C 質量(kg) 床仕上材充填時の蓋質量(約・kg)
充填用 張物用
450 410 450 6.0 20 6
600 560 600 10.0 36 10


MSEO-M 価格

製品名 価格(円/組) 図面・施工要領書等
MSEO-M-450  40,900 cad図面dxf図面DWG図面ご使用願い図施工要領書
MSEO-M-600  51,900 cad図面dxf図面DWG図面ご使用願い図施工要領書


MSEO-P 価格

製品名 価格(円/組) 図面・施工要領書等
MSEO-P-450  40,900 cad図面dxf図面DWG図面ご使用願い図施工要領書
MSEO-P-600  51,900 cad図面dxf図面DWG図面ご使用願い図施工要領書
※価格には消費税は含まれておりません。
