フロアーハッチ

スチール製 ステンレス目地  一般形 蓋プレート厚 2mm

製品写真

屋内用
MSST-M
モルタル充填用
適用荷重:歩行用
MSST
(充填深さ:29mm)
屋内用
MSST-P
樹脂タイル張物用
適用荷重:歩行用
MSST
(適合床材:3mm以下)

フロアーハッチ選定時の注意事項

  • 「屋内外用」と「屋内用」では、使用場所が異なります。こちらをご確認の上でご使用下さい。
  • 樹脂タイル張物用は、使用場所に注意が必要となります。こちらをご確認の上でご使用下さい。

該当規格

規格名称 呼称(サイズ)
公共建築協会評価対象品 350,450,500,600

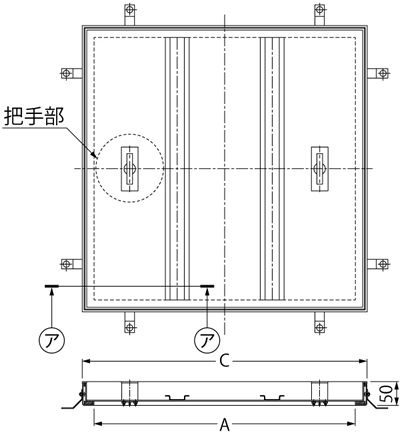

MSST-M モルタル充填用 製品図面

MSST 製品図面

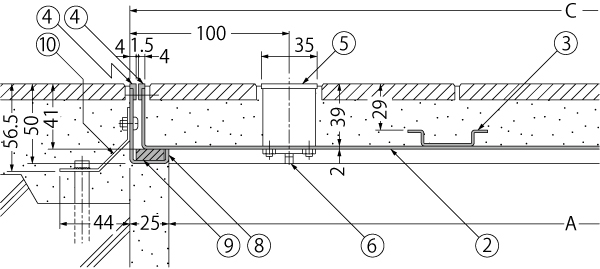

MSST-M モルタル充填用(ア−ア断面) 納まり図

MSST 納まり図

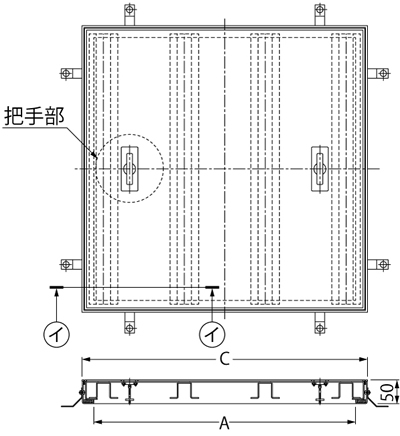

MSST-P 樹脂タイル張物用 製品図面

MSST 製品図面

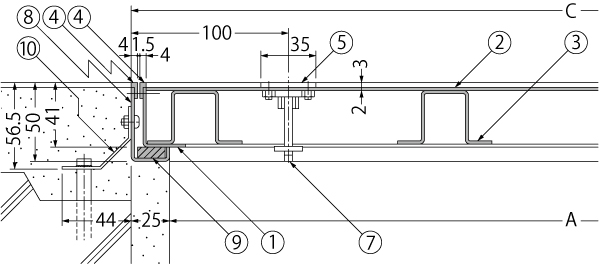

MSST-P 樹脂タイル張物用(イ−イ断面) 納まり図

MSST 納まり図



    把手部平面詳細図

    MSST 把手部 平面詳細図

    部品構成

  1. 蓋フレーム 材質:SPHC
             処理:防錆塗装
  2. 蓋プレート 材質:SPHC
            処理:防錆塗装
  3. 補強材 材質:SPHC
          処理:防錆塗装
  4. 目地 材質:SUS304
  5. 把手カバー 材質:SUS304
  6. 把手本体 材質:SPCC
            処理:電気亜鉛めっき
  7. 把手本体 材質:強化ナイロン
  8. 受枠 材質:SPHC
         処理:防錆塗装
  9. クッション 材質:クロロプレンゴム
  10. アンカー 材質:SPHC
          処理:電気亜鉛めっき

    設計情報

  • 呼称800、1000、600×1200は2枚割となります。
  • 把手は落し込み把手です。(呼称350は中央1ヵ所)

    注文・発注情報

  • ご注文の際は、下記要領でご指示ください。
    <例>MSST-M-600 クッション付
    特殊サイズも製作可能です。C寸法をご指示ください。

寸法表<単位:mm>

呼称 A C 質量(kg) 床仕上材充填時の蓋質量(約・kg/枚)
モルタル充填用 樹脂タイル張物用 モルタル充填用 樹脂タイル張物用
350 300 350 5.8 7.1 14 5
450 400 450 7.3 9.4 23 7
500 450 500 8.9 13.0 28 11
600 550 600 11.6 14.8 41 12
800 750 800 23.4 32.3 39 10
1000 950 1000 32.4 40.0 59 14
600×1200 550×1140 600×1190 25.0 31.0 41 12


モルタル充填用 価格(消費税は含まれておりません)

製品符号-呼称 モルタル充填用
クッション付
施工要領書等
価格
(円/組)
図面
MSST−M−350 32,700 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書
MSST−M−450 39,300 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書
MSST−M−500 42,500 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書
MSST−M−600 47,500 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書
MSST−M−800 82,300 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書
MSST−M−1000 115,100 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書
MSST−M−600×1200 108,900 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書


樹脂タイル張物用 価格(消費税は含まれておりません)

製品符号-呼称 樹脂タイル張物用
クッション付
施工要領書等
価格
(円/組)
図面
MSST−P−350 32,700 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書
MSST−P−450 39,300 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書
MSST−P−500 42,500 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書
MSST−P−600 47,500 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書
MSST−P−800 82,300 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書
MSST−P−1000 115,100 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書
MSST−P−600×1200 108,900 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書
