フロアーハッチ

スチール製 ステンレス目地 施錠式 二重蓋 密閉形(防水・防臭形) 蓋プレート厚 2mm

製品写真

屋内用
MSSW-M
モルタル充填用
適用荷重:歩行用
MSSW
(充填深さ:29mm)

フロアーハッチ選定時の注意事項

  • 「屋内外用」と「屋内用」では、使用場所が異なります。こちらをご確認の上でご使用下さい。

該当規格

規格名称 呼称(サイズ)
公共建築協会評価対象品 4560

製品図面

MSSW

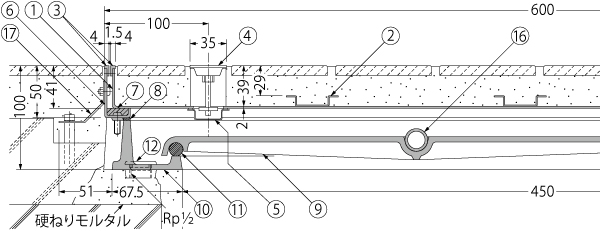

MSSW-M モルタル充填用(ア−ア断面) 納まり図

MSSW

排水管の接続 納まり図

MSSW

把手部 平面詳細図

MSSW


ボルト固定部 詳細図(イ−イ断面)

MSSW

施錠部 詳細図(ウ−ウ断面)

MSSW


    部品構成

  1. 蓋プレート 材質:SPHC
              処理:防錆塗装
  2. 補強材 材質:SPHC
          処理:防錆塗装
  3. 目地 材質:SUS304
  4. 把手カバー 材質:SUS304
  5. カバー 材質:SPCC
         処理:電気亜鉛めっき
  6. 受枠A 材質:SPHC
         処理:防錆塗装
  7. クッション 材質:クロロプレンゴム
  8. パッキンA  材質:クロロプレンゴム
  9. 中蓋 材質:FC200
        処理:防錆塗装
  10. 受枠B 材質:FC200
         処理:防錆塗装
  11. パッキンB 材質:クロロプレンゴム
  12. キャップ 材質:クロロプレンゴム
  13. ボルト 材質:SUS304
  14. 六角ナット 材質:SUS304
  15. 南京錠 材質:CAC202
  16. ボックススパナ 材質:SPHC
               処理:電気亜鉛めっき
  17. アンカー 材質:SPHC
           処理:電気亜鉛めっき

    設計情報

  • 把手は落し込み把手です。
    中蓋は南京錠により施錠が行えます。
    ゴムパッキンは、耐候性、耐劣化性、耐寒性に優れたクロロプレンゴムです。

    注文・発注情報

  • 専用ボックススパナ(M12)が付属します。
    ご注文の際は、下記要領でご指示ください。
    <例>MSSW-4560

    ポイント

  • 二重蓋構造の密閉形です。中蓋により、密閉性を確保しております。
  • 受枠に設けられた排水穴には、平行めねじ加工が施されており、排水管を接続することで、受枠に浸入した水を排水できます。

寸法表<単位:mm>

呼称 質量(kg) 床仕上材充填時の蓋質量(約・kg) 中蓋質量(約・kg)
4560 40 41 10


モルタル充填用 価格(消費税は含まれておりません)

製品符号-呼称 価格(円/組) 図面・施工要領書等
MSSW−M−4560 89,800 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書 取扱説明書
