フロアーハッチ

充填用(充填深さ:16mm)屋内外用 密閉形(防水・防臭形)ステンレス製 ボルト固定式
蓋プレート厚 1mm

適用荷重:歩行用
製品符号:MSXM-M

製品写真

ボルト固定式 施錠タイプ
充填深さ:16mm

製品の特徴

  • 仕上材に合わせた最適な蓋高さとすることで、蓋の軽量化を図りました。
  • 蓋の一体成形で、より確実な密閉性能を確保しました。
  • ロック部のキャップがロックボルトと一体構造のため、蓋開閉時にキャップを紛失しません。
  • ロックボルトの回転および蓋の開閉は、専用開閉ハンドル(別売)をご使用ください。

フロアーハッチ選定時の注意事項

  • 充填用と張物用は、受枠が異なりますので、ご注意ください。
  • 「屋内外用」と「屋内用」では、使用場所が異なります。こちらをご確認の上でご使用下さい。

規格対照表

規格名称 呼称(サイズ)
公共建築協会評価対象品 350,450,500,600

製品図面

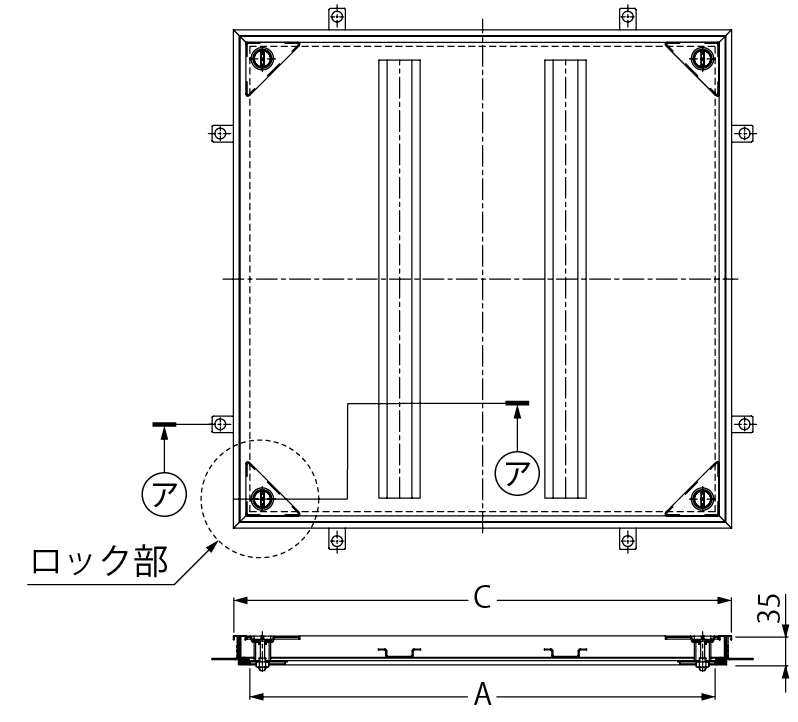

MSXM 製品図面

(ア−ア断面)納まり図

MSXM 納まり図

ロック部平面詳細図

MSXM ロック部 平面詳細図


部品構成


  1. 材質:SUS304
  2. 補強材
    材質:SUS304
  3. ロックボディ
    材質:SUS304
  4. ロックボルト
    材質:SCS13
  5. 受枠
    材質:SUS304
  6. パッキン
    材質:クロロプレンゴム
  7. アンカー
    材質:SGHC

注文・発注情報

  1. ご注文の際、ハンドルの有無をご指示ください。
  2. ご注文の際は、下記要領でご指示ください。
    <例>
    ハンドル付の場合  →MSXM-M-600 ハンドル付
    ハンドルなしの場合 →MSXM-M-600 ハンドルなし
  3. スラブコンクリート打設と同時にフロアーハッチを取り付ける事ができる、打込型フロアーハッチRSV-14を販売しています。

寸法・質量表<単位:mm>

呼称 A C 質量(kg) 床仕上材充填時の蓋質量(約・kg)
350 310 350 2.5 8
450 410 450 3.3 13
500 460 500 4.2 17
600 560 600 5.5 23

価格

製品符号-呼称 ハンドル付(円/組) ハンドルなし(円/組) 図面・施工要領書等
MSXM-M-350 39,700 36,700 cad図面dxf図面DWG図面ご使用願い図施工要領書
MSXM-M-450 40,200 37,200 cad図面dxf図面DWG図面ご使用願い図施工要領書
MSXM-M-500 47,400 44,400 cad図面dxf図面DWG図面ご使用願い図施工要領書
MSXM-M-600 47,500 44,500 cad図面dxf図面DWG図面ご使用願い図施工要領書
※価格には消費税は含まれておりません。
