フロアーハッチ

ステンレス製 ボルト固定式 密閉形(防水・防臭形) 蓋プレート厚 1mm

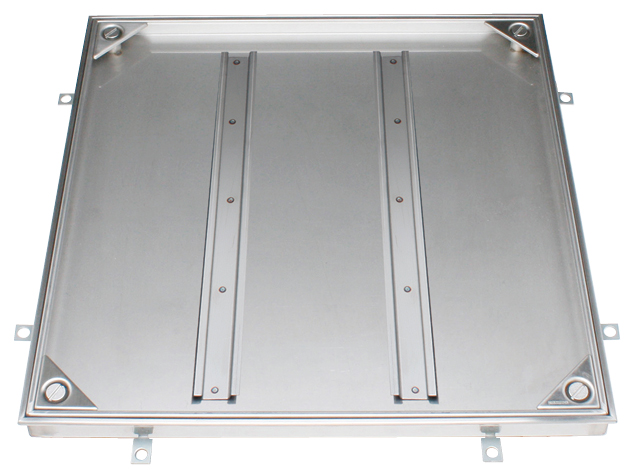

製品写真

屋内外用
MSXM-M
モルタル充填用
適用荷重:歩行用
ボルト固定式 施錠タイプ
(充填深さ:21mm)
屋内用
MSXM-P
樹脂タイル張物用
適用荷重:歩行用
ボルト固定式 通常タイプ
(適合床材:3.5mm以下)

製品の特徴

  • 仕上材に合わせた最適な蓋高さとすることで、蓋の軽量化を図りました。
  • 蓋の一体成形で、より確実な密閉性能を確保しました。
  • ロック部のキャップがロックボルトと一体構造のため、蓋開閉時にキャップを紛失しません。
  • ロックボルトの回転および蓋の開閉は、専用開閉ハンドル(別売)をご使用ください。

フロアーハッチ選定時の注意事項

  • モルタル充填用と樹脂タイル張物用は、受枠が異なりますので、ご注意ください。
  • 「屋内外用」と「屋内用」では、使用場所が異なります。こちらをご確認の上でご使用下さい。
  • 樹脂タイル張物用は、使用場所に注意が必要となります。こちらをご確認の上でご使用下さい。

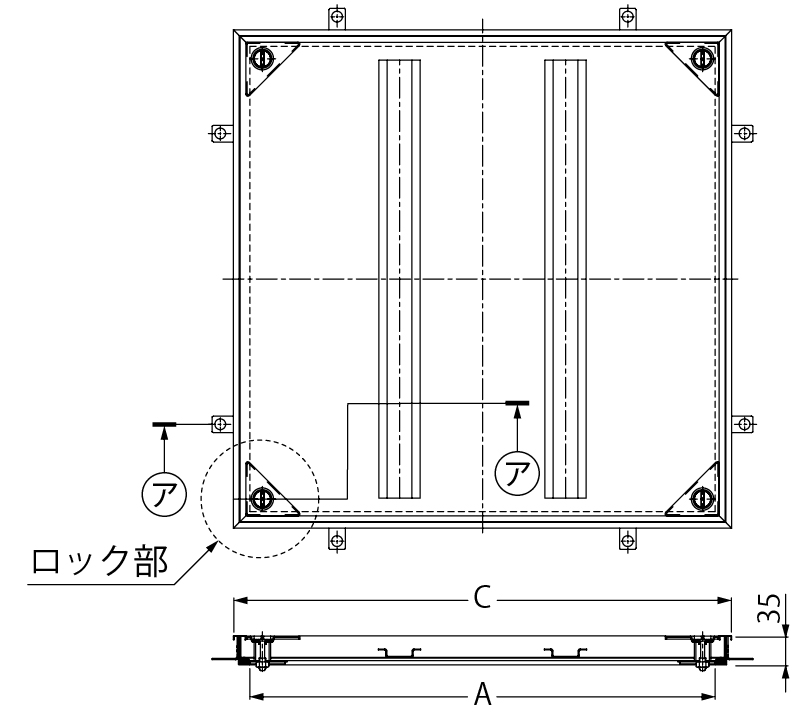

MSXM-M モルタル充填用 製品図面

MSXM 製品図面

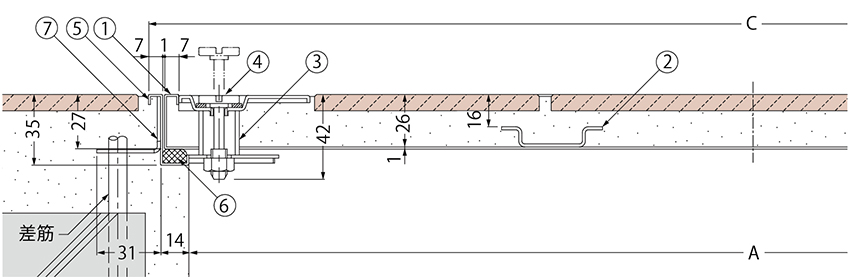

MSXM-M モルタル充填用(ア−ア断面) 納まり図

MSXM 納まり図



    MSXM-M ロック部平面詳細図

    MSXM ロック部 平面詳細図

    MSXM-M モルタル充填用 部品構成

  1. 蓋 材質:SUS304
  2. モルタル止め 材質:SUS304
  3. ロックボディ 材質:SUS304
  4. ロックボルト 材質:SCS13
  5. 受枠 材質:SUS304
  6. パッキン 材質:クロロプレンゴム
  7. アンカー 材質:SGHC

    注文・発注情報

  • ご注文の際、ハンドルの有無をご指示ください。
    ご注文の際は、下記要領でご指示ください。
    <例>
    ハンドル付の場合  →MSXM-M-600 ハンドル付
    ハンドルなしの場合 →MSXM-M-600 ハンドルなし
    スラブコンクリート打設と同時にフロアーハッチを取り付ける事ができる、打込型フロアーハッチRSV-14を販売しています。

MSXM-M モルタル充填用 寸法表<単位:mm>

呼称 A C 質量(kg) 床仕上材充填時の蓋質量(約・kg)
350 310 350 2.3 8
450 410 450 3.1 13
500 460 500 3.7 16
600 560 600 4.8 23


MSXM-M モルタル充填用 価格(消費税は含まれておりません)

製品符号-呼称 ハンドル付(円/組) ハンドルなし(円/組) 図面・施工要領書等
MSXM-M-350 33,200 30,700 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書
MSXM-M-450 33,700 31,200 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書
MSXM-M-500 39,000 36,500 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書
MSXM-M-600 39,500 37,000 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書

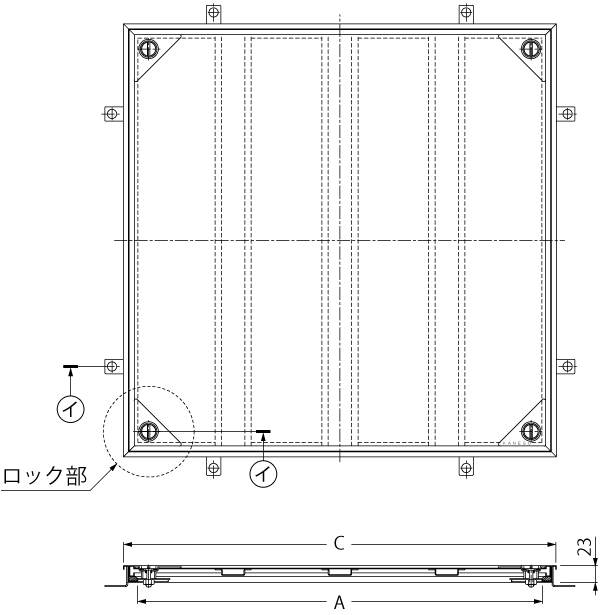

MSXM-P 樹脂タイル張物用 製品図面

MSXM 製品図面

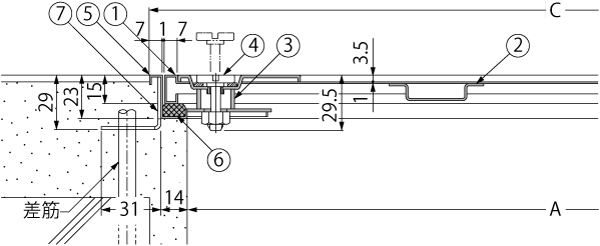

MSXM-P 樹脂タイル張物用(イ−イ断面) 納まり図

MSXM 納まり図


    MSXM-P ロック部平面詳細図

    MSXM ロック部 平面詳細図

    MSXM-P 樹脂タイル張物用 部品構成

  1. 蓋 材質:SUS430
  2. 補強材 材質:SUS430
  3. ロックボディ 材質:SUS304
  4. ロックボルト 材質:SCS13
  5. 受枠 材質:SUS430
  6. パッキン 材質:クロロプレンゴム
  7. アンカー 材質:SGHC

    注文・発注情報

  • ご注文の際、ハンドルの有無をご指示ください。
    ご注文の際は、下記要領でご指示ください。
    <例>
    ハンドル付の場合  →MSXM-P-600 ハンドル付
    ハンドルなしの場合 →MSXM-P-600 ハンドルなし
    スラブコンクリート打設と同時にフロアーハッチを取り付ける事ができる、打込型フロアーハッチRSV-14を販売しています。


MSXM-P 樹脂タイル張物用 寸法表<単位:mm>

呼称 A C 質量(kg) 床仕上材充填時の蓋質量(約・kg)
350 310 350 2.2 3
450 410 450 3.2 4
500 460 500 3.9 5
600 560 600 5.2 6


MSXM-P 樹脂タイル張物用 価格(消費税は含まれておりません)

製品符号-呼称 ハンドル付(円/組) ハンドルなし(円/組) 図面・施工要領書等
MSXM-P-350 33,200 30,700 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書
MSXM-P-450 33,700 31,200 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書
MSXM-P-500 39,000 36,500 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書
MSXM-P-600 39,500 37,000 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書
