フロアーハッチ

ステンレス製 把手ロック式 一般形 蓋プレート厚 1mm

製品写真

屋内外用

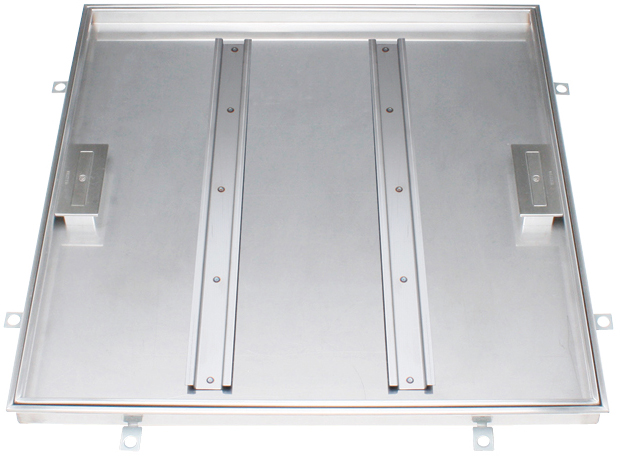

MSXS-M
モルタル充填用
適用荷重:歩行用
ボルト固定式 施錠タイプ
(充填深さ:21mm)
屋内用

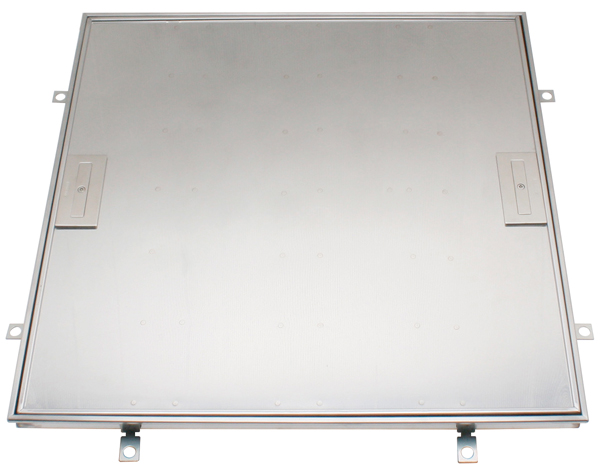

MSXS-P
樹脂タイル張物用
適用荷重:歩行用
ボルト固定式 通常タイプ
(適合床材:3.5mm以下)

製品の特徴

  • 仕上材に合わせた最適な蓋高さとすることで、蓋の軽量化を図りました。
  • 把手にロック機構を内蔵しているので、学校・公共施設などの保安を必要とする場所に最適です。

フロアーハッチ選定時の注意事項

  • モルタル充填用と樹脂タイル張物用は、受枠が異なりますので、ご注意ください。
  • 「屋内外用」と「屋内用」では、使用場所が異なります。こちらをご確認の上でご使用下さい。
  • 樹脂タイル張物用は、使用場所に注意が必要となります。こちらをご確認の上でご使用下さい。

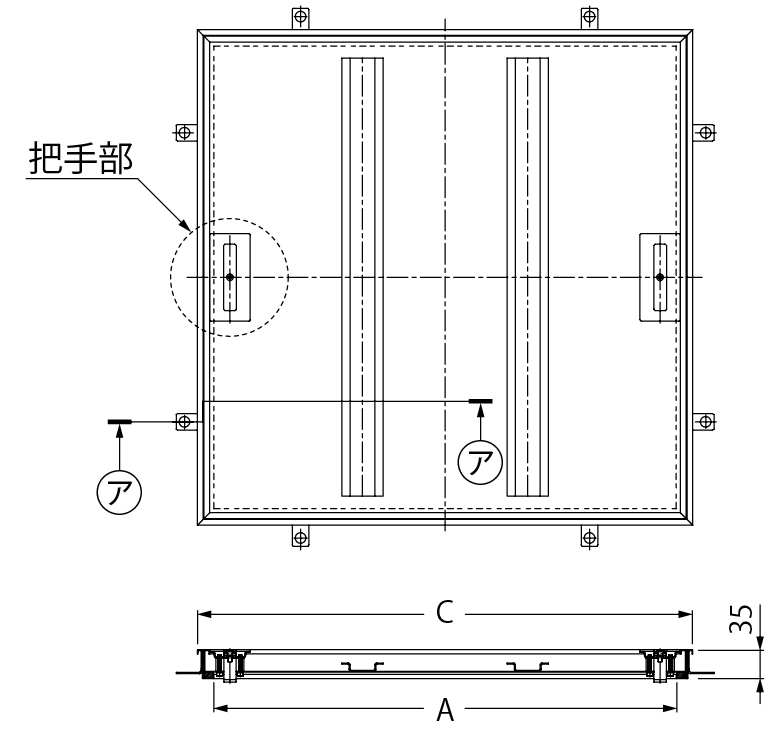

MSXS-M モルタル充填用 製品図面

MSXS

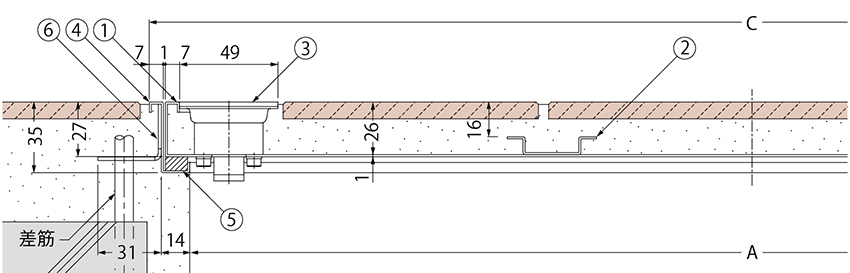

MSXS-M モルタル充填用(ア−ア断面) 納まり図

MSXS



    MSXS-M ロック部平面詳細図

    MSXS

    MSXS-M モルタル充填用 部品構成

  1. 蓋 材質:SUS304
  2. モルタル止め 材質:SUS304
  3. 把手 材質:SUS304
  4. 受枠 材質:SUS304
  5. クッション 材質:軟質ポリ塩化ビニル
  6. アンカー 材質:SGHC

    設計情報

  • 呼称200、250、300、350の把手は、蓋の中心に1個です。

    注文・発注情報

  • ご注文の際は、下記要領でご指示ください。
    <例>モルタル充填用の場合 →MSXS-M-600
    スラブコンクリート打設と同時にフロアーハッチを取り付ける事ができる、打込型フロアーハッチRSV-15を販売しています。

MSXS-M モルタル充填用 寸法表<単位:mm>

呼称 A C 質量(kg) 床仕上材充填時の蓋質量(約・kg)
200 160 200 1.1 3
250 210 250 1.5 4
300 260 300 1.8 6
350 310 350 2.2 8
400 360 400 2.9 10
450 410 450 3.3 13
500 460 500 3.8 16
600 560 600 4.9 23


MSXS-M モルタル充填用 価格(消費税は含まれておりません)

製品符号-呼称 価格(円/組) 図面・施工要領書等
MSXS-M-200 20,100 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書施工要領書取扱説明書
MSXS-M-250 20,600 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書施工要領書取扱説明書
MSXS-M-300 21,100 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書施工要領書取扱説明書
MSXS-M-350 22,500 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書施工要領書取扱説明書
MSXS-M-400 27,300 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書施工要領書取扱説明書
MSXS-M-450 27,500 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書施工要領書取扱説明書
MSXS-M-500 30,800 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書施工要領書取扱説明書
MSXS-M-600 34,000 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書施工要領書取扱説明書

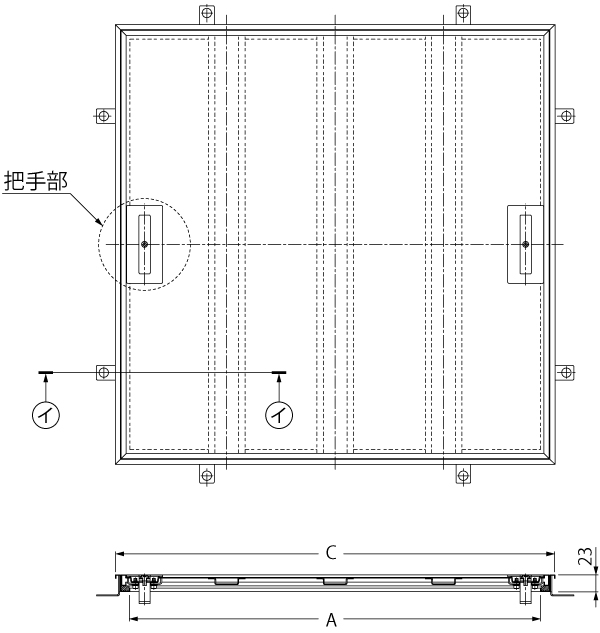

MSXS-P 樹脂タイル張物用 製品図面

MSXS

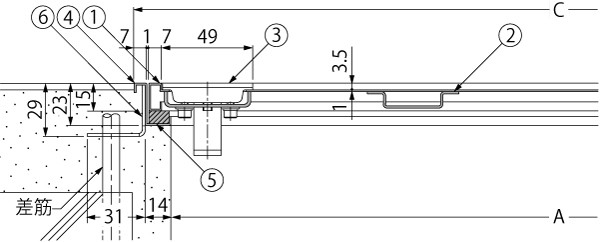

MSXS-P 樹脂タイル張物用(イ−イ断面) 納まり図

MSXS


    MSXS-P ロック部平面詳細図

    MSXS

    MSXS-P 樹脂タイル張物用 部品構成

  1. 蓋 材質:SUS430
  2. 補強材 材質:SUS430
  3. 把手 材質:SUS304
  4. 受枠 材質:SUS430
  5. クッション 材質:軟質ポリ塩化ビニル
  6. アンカー 材質:SGHC

    設計情報

  • 呼称200、250、300、350の把手は、蓋の中心に1個です。

    注文・発注情報

  • ご注文の際は、下記要領でご指示ください。
    <例>樹脂タイル張物用の場合 →MSXS-P-600
    スラブコンクリート打設と同時にフロアーハッチを取り付ける事ができる、打込型フロアーハッチRSV-15を販売しています。


MSXS-P 樹脂タイル張物用 寸法表<単位:mm>

呼称 A C 質量(kg) 床仕上材充填時の蓋質量(約・kg)
200 160 200 1.2 1
250 210 250 1.5 2
300 260 300 1.9 2
350 310 350 2.3 3
400 360 400 2.9 3
450 410 450 3.4 4
500 460 500 4.1 5
600 560 600 5.4 7


MSXS-P 樹脂タイル張物用 価格(消費税は含まれておりません)

製品符号-呼称 価格(円/組) 図面・施工要領書等
MSXS-P-200 20,100 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書取扱説明書
MSXS-P-250 20,600 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書取扱説明書
MSXS-P-300 21,100 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書取扱説明書
MSXS-P-350 22,500 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書取扱説明書
MSXS-P-400 27,300 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書取扱説明書
MSXS-P-450 27,500 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書取扱説明書
MSXS-P-500 30,800 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書取扱説明書
MSXS-P-600 34,000 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書取扱説明書
