フロアーハッチ

ステンレス製 ボルト固定式(施錠タイプ) 密閉形(防水・防臭形) 蓋プレート厚 1.5mm(樹脂タイル張物用)

製品写真

屋内用
MSYM-P
樹脂タイル張物用
適用荷重:歩行用
ボルト固定式 通常タイプ
(適合床材:4mm以下)

製品の特徴

  • 施錠のできるボルト固定式の、密閉形ステンレス製です。
  • イタズラや盗難防止のため、ロックボルトの頭部を特殊な形状と しました。

フロアーハッチ選定時の注意事項

  • 「屋内外用」と「屋内用」では、使用場所が異なります。こちらをご確認の上でご使用下さい。
  • 樹脂タイル張物用は、使用場所に注意が必要となります。こちらをご確認の上でご使用下さい。

該当規格

規格名称 呼称(サイズ)
公共建築協会評価対象品 350,450,500,600

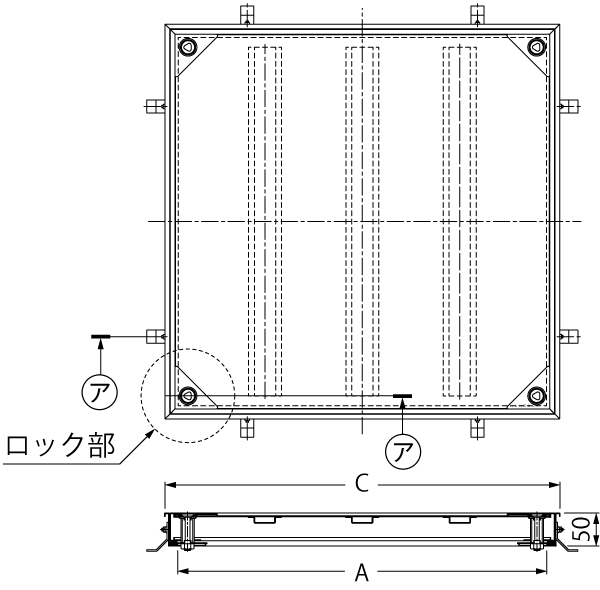

MSYM-P 樹脂タイル張物用 製品図面

MSYM 製品図面

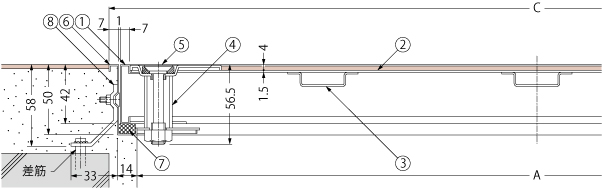

MSYM-P 樹脂タイル張物用(ア−ア断面) 納まり図

MSYM 納まり図


    部品構成

  1. 蓋フレーム 材質:SUS304
  2. 蓋プレート 材質:SUS430
  3. 補強材 材質:SUS430
  4. ロックボディ 材質:SUS304
  5. ロックボルト 材質:SCS13
  6. 枠 材質:SUS304
  7. パッキン 材質:クロロプレンゴム
  8. アンカー 材質:SPHC
          処理:電気亜鉛めっき

    設計情報

  • ロックボルトの頭部を特殊形状とすることにより、施錠機能を持たせました。
    化粧キャップがロックボルトと一体構造のため、蓋開閉時に化粧キャップを紛失しません。
    「樹脂タイル張物用」は使用場所にご注意ください。

    注文・発注情報

  • ロックボルトの回転および蓋の開閉は、専用開閉ハンドル(別売)をご使用ください。
    ご注文の際、ハンドルの有無をご指示ください。
    ご注文の際は、下記要領でご指示ください。
    <例>樹脂タイル張物用の場合
    →MSYM-P-600  ハンドル付

    ポイント

  • 蓋プレート及び補強材の材質をSUS304とした「屋内外用」も製作可能です。
    「オールSUS304製」とご指示ください。

寸法表<単位:mm>

呼称 A C 質量(kg) 充填時の蓋質量(約・kg)
350 310 350 4.4 3
450 410 450 6.6 4
500 460 500 7.5 6
600 560 600 8.0 7



樹脂タイル張物用 価格(消費税は含まれておりません)

製品符号-呼称 ハンドル付(円/組) ハンドルなし(円/組) 図面・施工要領書等
MSYM−P−350 37,300 34,500 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書
MSYM−P−450  37,900 35,100 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書
MSYM−P−500  44,000 41,200 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書
MSYM−P−600  44,600 41,800 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書
