フロアーハッチ

ステンレス製 ボルト固定式(セキュリティタイプ) 密閉形(防水・防臭形) 蓋プレート厚 1mm

製品写真

屋内用
MSZM-M
モルタル充填用
適用荷重:歩行用
MSZM
(充填深さ:31mm)

製品の特徴

  • 主要材料はオールステンレス製で低価格を実現しました。
  • 一体成型で、より確実な密閉性能を確保しております。
  • ロックボルトは特殊形状の、セキュリティタイプとなっております。
  • フロアーハッチ用打込金具に対応します。

フロアーハッチ選定時の注意事項

  • 「屋内外用」と「屋内用」では、使用場所が異なります。こちらをご確認の上でご使用下さい。

該当規格

規格名称 呼称(サイズ)
公共建築協会評価対象品 350,450,500,600

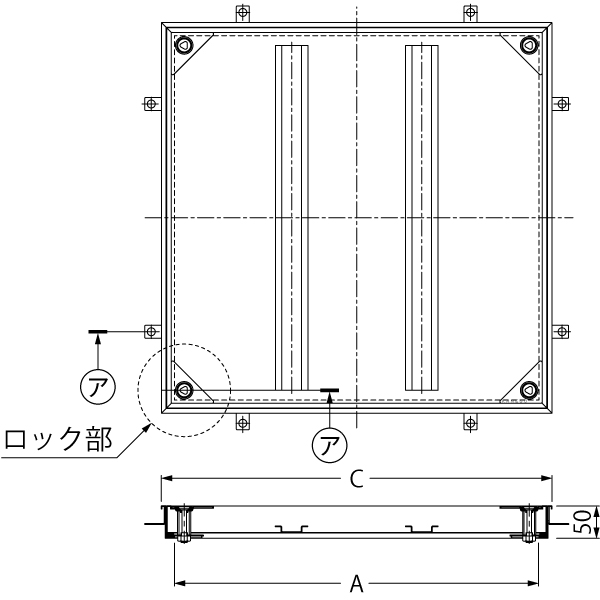

MSZM-M モルタル充填用 製品図面

MSZM 製品図面

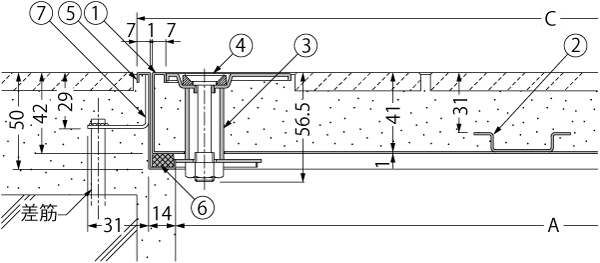

MSZM-M モルタル充填用(ア−ア断面) 納まり図

MSZM 納まり図


    部品構成

  1. 蓋 材質:SUS304
  2. 補強材 材質:SUS430
  3. ロックボディ 材質:SUS304
  4. ロックボルト 材質:SCS13
  5. 枠 材質:SUS304
  6. パッキン 材質:クロロプレンゴム
  7. アンカー 材質:SGHC

    設計情報

  • 一体成形で、より確実な密閉性能を確保しました。
    ロックボルトの頭部を特殊形状とすることにより、専用開閉ハンドルでのみ開閉ができます。
    化粧キャップがロックボルトと一体構造のため、蓋開閉時に化粧キャップを紛失しません。

    注文・発注情報

  • ご注文の際は、ハンドルの有無をご指示ください。
    <例>MSZM-M-600 ハンドル付
         MSZM-M-600 ハンドルなし

寸法表<単位:mm>

呼称 A C 質量(kg) 床仕上材充填時の蓋質量(約・kg)
350 310 350 2.8 12
450 410 450 3.9 20
500 460 500 4.7 25
600 560 600 6.0 36


モルタル充填用 価格(消費税は含まれておりません)

製品符号-呼称 ハンドル付(円/組) ハンドルなし(円/組) 図面・施工要領書等
MSZM−M−350 33,500 30,700 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書
MSZM−M−450 34,000 31,200 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書
MSZM−M−500 39,300 36,500 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書
MSZM−M−600 39,800 37,000 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書
