カネソウのフロアーハッチ情報はこちら
充填用（充填深さ：29mm） 屋内用 一般形 スチール製 ステンレス目地 把手ロック
適用荷重：歩行用
製品符号：MTSS-M
※価格には消費税は含まれておりません。
フロアーハッチ
充填用（充填深さ：29mm） 屋内用 一般形 スチール製 ステンレス目地 把手ロック
蓋プレート厚 2ｍｍ
適用荷重：歩行用製品写真
製品の特徴
- 把手ロック式の、スチール製 ステンレス目地付です。
- 把手にロック機構を内蔵。学校・公共施設などの保安を必要とする場所に最適です。
- 大口径用の呼称800、1000、600×1200を設定しています。
- ガタツキ、騒音を防止する、クッション付の受枠です。
- 特殊サイズも製作可能です。
フロアーハッチ選定時の注意事項
- 「屋内外用」と「屋内用」では、使用場所が異なります。こちらをご確認の上でご使用下さい。
規格対照表
| 規格名称 | 呼称（サイズ） |
|---|---|
| 公共建築協会評価対象品 | 350,450,500,600 |

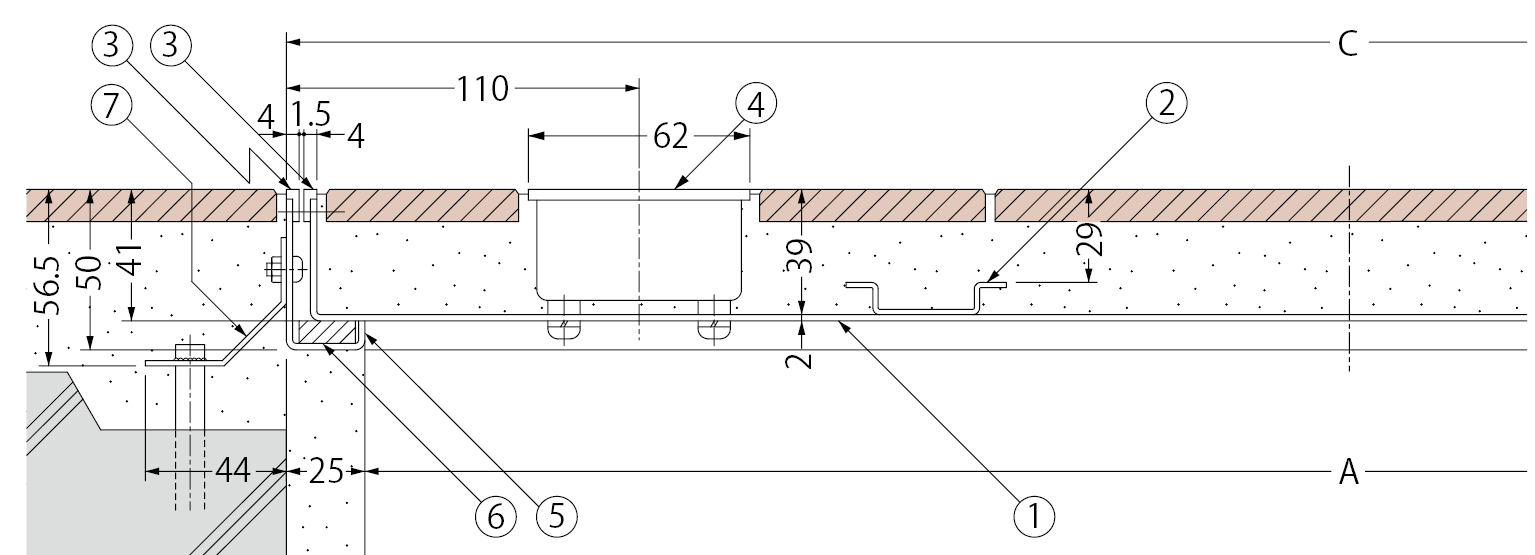

製品図面
（ア−ア断面） 納まり図
把手部平面詳細図
部品構成
- 蓋プレート
材質：SPHC
処理：防錆塗装 - 補強材
材質：SPHC
処理：防錆塗装 - 目地
材質：SUS304 - 把手
材質：SUS304 - 受枠
材質：SPHC
処理：防錆塗装 - クッション
材質：クロロプレンゴム - アンカー
材質：SPHC
処理：電気亜鉛めっき
設計情報
- 把手はロック付Ｕ形把手です。（呼称 350は中央1ヶ所）
- 絶えず湿潤状態の場所には適しません。
注文・発注情報
- ご注文の際は、下記要領でご指示ください。
＜例＞ MTSS-M-600 - 特殊サイズも製作可能です。C寸法をご指示ください。
- スラブコンクリート打設と同時にフロアーハッチを取り付ける事ができる、打込型フロアーハッチRSV-1を販売しています。
ワンポイント情報
寸法・質量表＜単位：mm＞
| 呼称 | A | C | 蓋枚数(枚) | 質量（kg） | 床仕上材充填時の蓋質量（約・kg） |
|---|---|---|---|---|---|
| 350 | 300 | 350 | 1 | 5.8 | 14 |
| 450 | 400 | 450 | 1 | 7.3 | 23 |
| 500 | 450 | 500 | 1 | 8.9 | 28 |
| 600 | 550 | 600 | 1 | 11.6 | 41 |
| 800 | 750 | 800 | 2 | 23.4 | 39 |
| 1000 | 950 | 1000 | 2 | 32.4 | 59 |
| 600×1200 | 550×1140 | 600×1190 | 2 | 25.0 | 41 |
価格
| 製品符号-呼称 | 価格 （円/組） |
図面・施工要領等 |
|---|---|---|
| MTSS-M-350 | 45,400 |
|
| MTSS-M-450 | 57,500 |
|
| MTSS-M-500 | 61,500 | |
| MTSS-M-600 | 69,800 | |
| MTSS-M-800 | 146,400 | |
| MTSS-M-1000 | 198,700 | |
| MTSS-M-600×1200 | 155,400 | |
