フロアーハッチ

モルタル充填用(充填深さ:29mm)・樹脂タイル張物用(適用床材:3mm以下)
屋内用 一般形 スチール製 ステンレス目地 把手ロック式

製品写真

屋内用
MTSS-M
モルタル充填用
適用荷重:歩行用
(蓋プレート厚 2mm) ボルト固定式 施錠タイプ
(充填深さ:29mm)
屋内用
MTSS-P
樹脂タイル張物用
適用荷重:歩行用
(蓋プレート厚 2mm) ボルト固定式 通常タイプ
(適合床材:3mm以下)

製品の特徴

  • 把手ロック式の、スチール製 ステンレス目地付です。
  • 把手にロック機構を内蔵。学校・公共施設などの保安を必要とす る場所に最適です。
  • 大口径用の呼称800、1000、600×1200を設定しています。
  • ガタツキ、騒音を防止する、クッション付の受枠です。
  • 特殊サイズも製作可能です。

該当規格

規格名称 呼称(サイズ)
公共建築協会評価対象品 350,450,500,600

フロアーハッチ選定時の注意事項

  • 「屋内外用」と「屋内用」では、使用場所が異なります。こちらをご確認の上でご使用下さい。
  • 樹脂タイル張物用は、使用場所に注意が必要となります。こちらをご確認の上でご使用下さい。

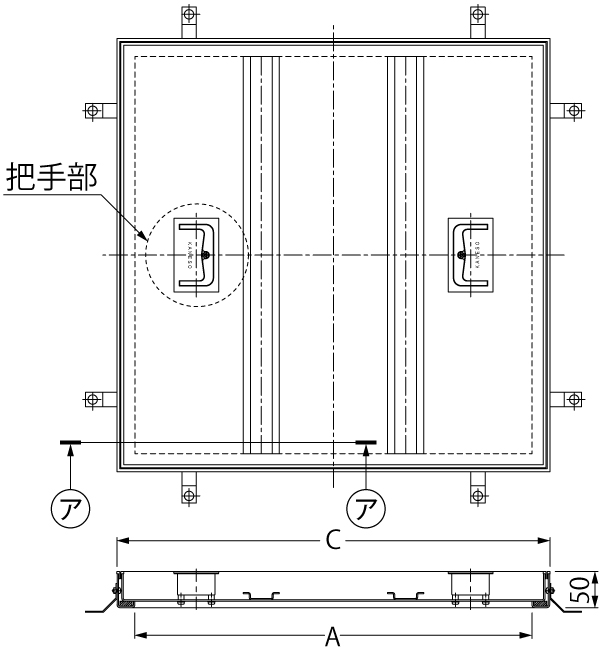

MTSS-M モルタル充填用 製品図面

MSXL 製品図面

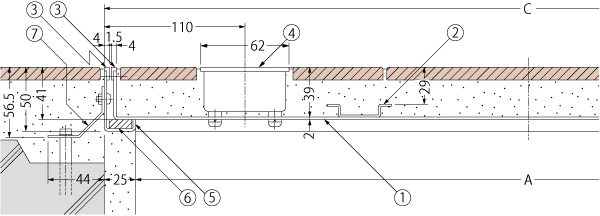

MTSS-M モルタル充填用(ア−ア断面) 納まり図

MSXL 納まり図



    MTSS-M 把手部平面詳細図


    MSXL ロック部 平面詳細図

    MTSS-M 部品構成

  1. 蓋プレート 材質:SPHC
            処理:防錆塗装
  2. 補強材 材質:SPHC
          処理:防錆塗装
  3. 目地 材質:SUS304
  4. 把手 材質:SUS304
  5. 受枠 材質:SPHC
         処理:防錆塗装
  6. クッション 材質:クロロプレンゴム
  7. アンカー 材質:SPHC
          処理:電気亜鉛めっき

    設計情報

  • 呼称800、1000、600×1200は、蓋が2枚 割となります。
  • 把手はロック付U形把手です。(呼称 350は中央1ヶ所)
  • 絶えず湿潤状態の場所には適しません。

    注文・発注情報

  • ご注文の際は、下記要領でご指示ください。
    <例> MTSS-M-600 クッション付
    特殊サイズも製作可能です。C寸法をご指示ください。

MTSS-M モルタル充填用 寸法表<単位:mm>

呼称 A C 質量(kg) 床仕上材充填時の蓋質量(約・kg)
350 300 350 5.8 14
450 400 450 7.3 23
500 450 500 8.9 28
600 550 600 11.6 41
800 750 800 23.4 39
1000 950 1000 32.4 59
600×1200 550×1140 600×1190 25.0 41


MTSS-M モルタル充填用 価格(消費税は含まれておりません)

製品符号-呼称 価格
(円/組)
図面 施工要領書等
MTSS−M−350 37,700 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書 取扱説明書
MTSS−M−450 49,300 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書 取扱説明書
MTSS−M−500 52,400 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書 取扱説明書
MTSS−M−600 57,500 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書 取扱説明書
MTSS−M−800 102,200 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書 取扱説明書
MTSS−M−1000 135,100 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書 取扱説明書
MTSS−M−600×1200 128,900 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書 取扱説明書

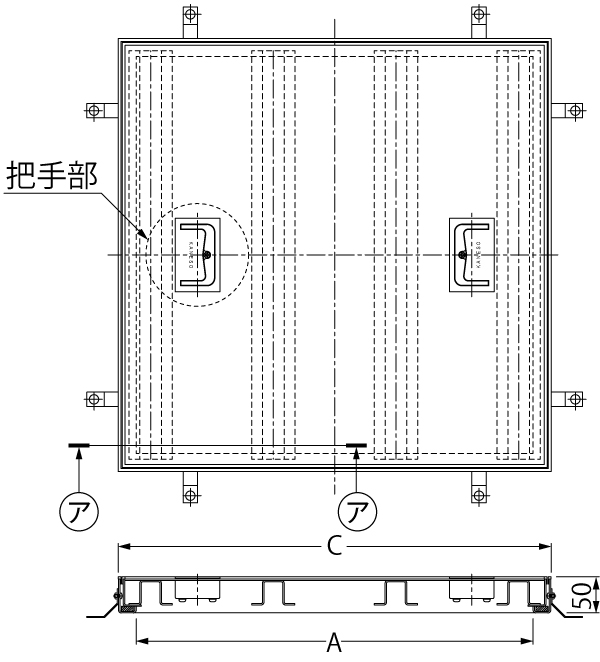

MTSS-P 樹脂タイル張物用 製品図面

MSXL 製品図面

MTSS-P 樹脂タイル張物用(ア−ア断面) 納まり図

MSXL 納まり図


    MTSS-P 把手部平面詳細図


    MSXL ロック部 平面詳細図

    MTSS-P 部品構成

  1. 蓋フレーム 材質:SPHC
             処理:防錆塗装
  2. 蓋プレート 材質:SPHC
            処理:防錆塗装
  3. 補強材 材質:SPHC
          処理:防錆塗装
  4. 目地 材質:SUS304
  5. 把手 材質:SUS304
  6. 受枠 材質:SPHC
         処理:防錆塗装
  7. クッション 材質:クロロプレンゴム
  8. アンカー 材質:SPHC
          処理:電気亜鉛めっき

    設計情報

  • 呼称800、1000、600×1200は2枚割となります。
  • 把手はロック付U形把手です。(呼称 350は中央1ヶ所)
  • 絶えず湿潤状態の場所には適しません。

    注文・発注情報

  • ご注文の際は、下記要領でご指示ください。
    <例> MTSS-P-600 クッション付
    特殊サイズも製作可能です。C寸法をご指示ください。


MTSS-P 樹脂タイル張物用 寸法表<単位:mm>

呼称 A C 質量(kg) 床仕上材充填時の蓋質量(約・kg)
350 300 350 7.1 5
450 400 450 9.4 7
500 450 500 13.0 11
600 550 600 14.8 12
800 750 800 32.3 10
1000 950 1000 40.0 14
600×1200 550×1140 600×1190 31.0 12


MTSS-P 樹脂タイル張物用 価格(消費税は含まれておりません)

製品符号-呼称 価格
(円/組)
図面 施工要領書等
MTSS−P−350 37,700 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書 取扱説明書
MTSS−P−450 49,300 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書 取扱説明書
MTSS−P−500 52,400 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書 取扱説明書
MTSS−P−600 57,500 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書 取扱説明書
MTSS−P−800 102,200 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書 取扱説明書
MTSS−P−1000 135,100 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書 取扱説明書
MTSS−P−600×1200 128,900 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書 取扱説明書
