- MWB-S（丸）
カネソウの鉄蓋情報はこちら
※価格には消費税は含まれておりません。
※価格には消費税は含まれておりません。
製品写真
製品の特徴
- 0.2MPaの耐内圧性能を備えています。
- 水、空気など、マンホール内部の液体や気体に圧力が生じた場合にも鉄蓋が変形することなく、密閉性を保ちます。
- 建築設備、下水道施設などのポンプ室、貯留槽、圧送管等、耐内圧性能が必要な場所でご使用いただけます。
- 総重量20,000kgfまでの大型車両の通行が可能です。
- 強靭性、衝撃性、耐食性、磨耗性に優れたダクタイル鋳鉄を使用しています。
製品図面
アンカーボルト取付方法

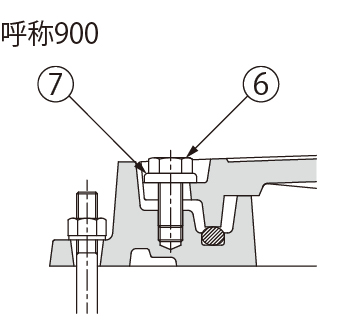

ボルトロック部詳細図
部品構成
- 蓋
材質：FCD500
処理：樹脂系塗装 - ボルト
材質：SUS304 - 袋ナット
材質：SUS304 - 座金
材質：SUS304 - 座金パッキン
材質：クロロプレンゴム - 六角ボルト
材質：SUS304 - シール座金
材質：SUS304、NBR - パッキン
材質：クロロプレンゴム - 枠
材質：FC200
処理：樹脂系塗装 - フックボルト
材質：SS400
処理：電気亜鉛めっき - 鎖
材質：SWRM
処理：溶融亜鉛めっき
付属部品
- T形レンチ
呼び19（呼称600）
呼び22（呼称900）
別売部品
- 開閉ハンドル B型
- Aキャップ
- Bキャップ
設計情報
- 砂などによる把手の目詰まりを防ぐ把手用Aキャップを用意しています。
- 砂などによるロックボルト部の目詰まりを防ぐBキャップを用意しています。
文字やマークなどの鋳出文字を入れることができます
フックボルト納まり図
- 耐内圧仕様の場合、図のように必ずフックボルトを鉄筋に固定して枠を取り付けてください。
- 枠のフックボルトによる固定は、受枠の変形・破損を防ぐため、手締めで均等に締め込んでください。
- ※スタブ厚さにより、付属の⑩フックボルト（M12×200）が使用できない場合があります。
標準付属以外の寸法が必要な場合はスラブ厚さをご指示ください。
施工情報
- ボルト締付は、タスキ掛けで行ってください。
- 蓋と枠の嵌合面に異物の付着などがありますと、圧力漏れの原因となりますので、完全に取り除いてください。
注文・発注情報
- 盗難防止用鎖の有無は、下記要領でご指示ください。
＜例＞
鎖なし→MWB-S-600（丸）-a
鎖付→MWB-S-600（丸）-b
寸法表＜単位：mm＞
| 呼称 | A | B | C | H | t | t' | L1 | L2 | ②ボルト | ⑥六角ボルト | ⑩フックボルト | 鎖B型 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 600 | 600 | 710 | 760 | 55 | 8 | 6 | 680 | 765 | M12×40 （6ヶ所） |
－ | M12×200 （8ヶ所） |
φ6×500 |
| 900 | 900 | 1033 | 1098 | 60 | 13 | 13 | － | 1095 | － | M14×30 （6ヶ所） |
M12×200 （8ヶ所） |
φ6×800 |
質量・破壊荷重・適用荷重＜加重体：Φ330＞
| 呼称 | 蓋質量（kg） | 総質量（kg） | 破壊荷重 | 適用荷重 | 耐内圧力 |
|---|---|---|---|---|---|
| 600 | 43 | 59 | 200kN以上 | T-20 | 0.2MPa（2.0気圧） |
| 900 | 114 | 169 | 200kN以上 | T-20 | 0.2MPa（2.0気圧） |
鎖なし 価格
| 製品符号－呼称 | 価格（円/組） | 図面･施工要領書等 |
|---|---|---|
| MWB-S-600（丸）-a | 86,100 |     |
| MWB-S-900（丸）-a | 267,600 | |
鎖付 価格
| 製品符号－呼称 | 価格（円/組） | 図面･施工要領書等 |
|---|---|---|
| MWB-S-600（丸）-b | 88,300 | |
| MWB-S-900（丸）-b | 271,000 | |
