EXジョイント免震構造建築用

免震エキスパンションジョイント 侵入防止柵
本体ステンレスパイプ製横桟タイプ 床固定

MX-TEC-Y

製品写真

免震エキスパンションジョイント MX-TEC-Y

製品の特徴

  • 免震構造建築物の可動範囲内への人の侵入や、落下を防ぎます。
  • X方向、Y方向の動きに対して、スムーズな可動性能を有します。
  • Z方向は、50mmの変位に追従します。
  • ステンレスパイプ製で、堅牢性と耐久性に優れます。
MX-TEC-Y

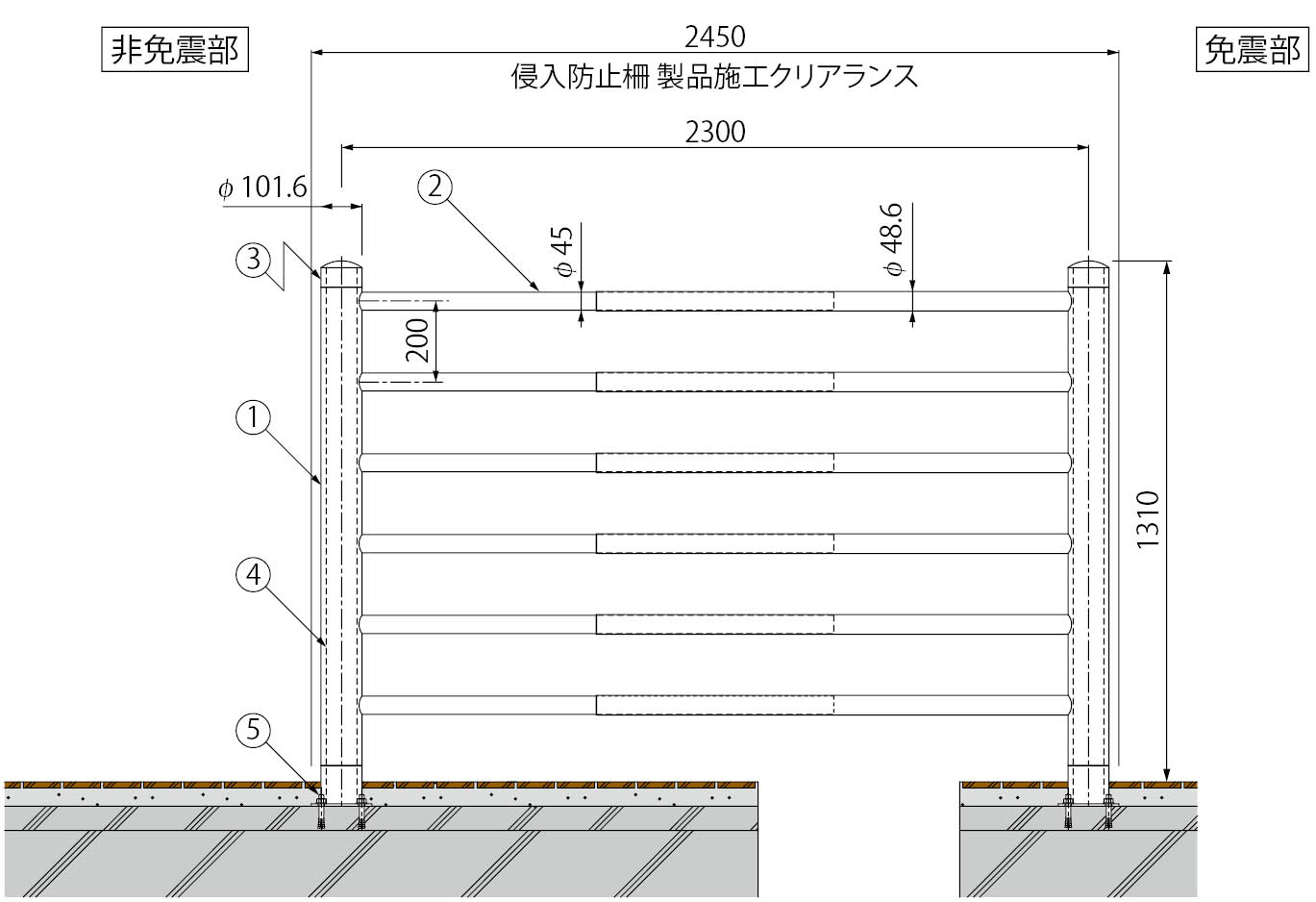

製品図面

MX-TEC-Y

    部品構成

  1. 支柱
    材質:SUS304 処理:ヘアライン仕上
  2. 横桟
    材質:SUS304 処理:ヘアライン仕上
  3. キャップ
    材質:SUS304 処理:ヘアライン仕上
  4. ガイド支柱
    材質:SGP 処理:溶融亜鉛めっき
  5. アンカーボルト
    材質:SUS

    設計情報等

  • 壁固定タイプにも対応できます。
  • 床部免震エキスパンションジョイントとの組み合せによりW寸法が大きくなる場合があります。

寸法表<単位:mm>

可動量
(X・Y方向)
呼称 クリアランスC W
500 50195 500 1950
600 60225 600 2250
700 70255 700 2550
800 80285 800 2850
※性能指標について

価格(消費税は含まれておりません)

製品符号−呼称 可動量
(X・Y方向)
クリアランスC 価格 図面・施工要領書等
MX-TEC-Y−50195 500 500 別途見積り cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書
MX-TEC-Y−60225 600 600 別途見積り cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書
MX-TEC-Y−70255 700 700 別途見積り cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書
MX-TEC-Y−80285 800 800 別途見積り cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書
