EXジョイント免震構造建築用

免震エキスパンションジョイント 廊下用手摺
本体アルミニウム製パネル付 壁固定

MX-TEVP-KA

製品写真

免震エキスパンションジョイント MX-TEV-KA

製品の特徴

  • 開口状態の免震クリアランスと歩行スペースを隔てる廊下用手摺、 侵入防止柵です。
  • 免震構造建築物の変位に追従し、歩行者の免震クリアランス内への 侵入や落下を防ぎます。
  • 縦桟の片面のみにアルミプレートを貼り付けた「片面パネル」と、 両面に貼り付けた「両面パネル」があります。外側から人目に触れや すい場所など、意匠性を求められる場所では「両面パネル」をご使用 ください。
  • 壁固定タイプです。

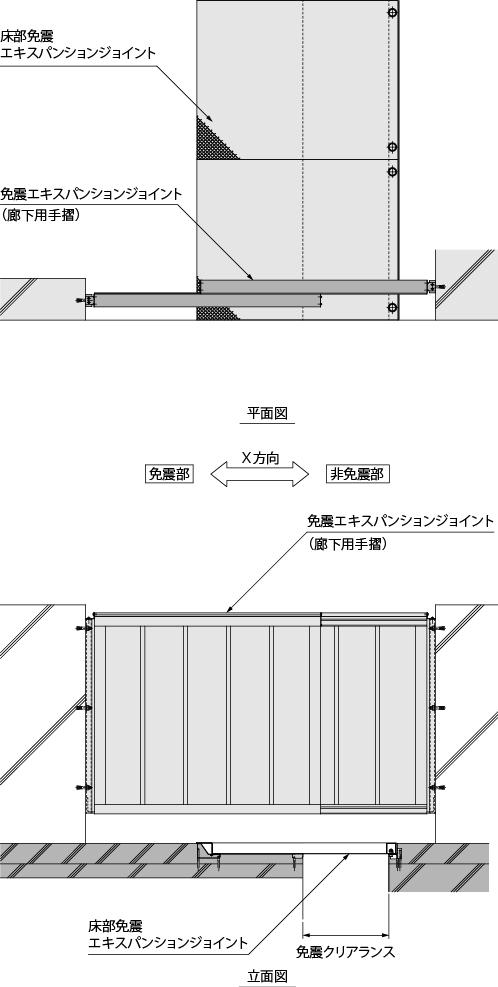

納まり図

MX-TEV-KA

可動イメージ

MX-TEV-YA

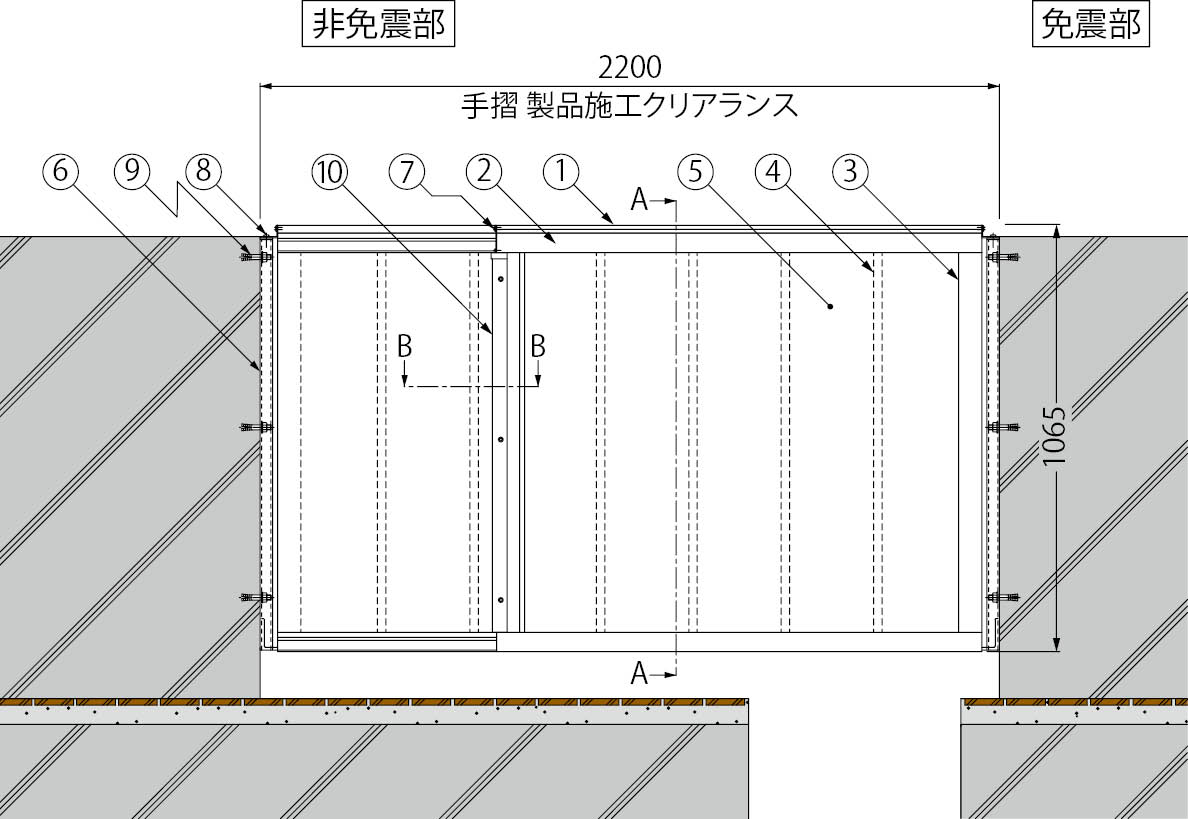

製品詳細図

MX-TEVP-YA

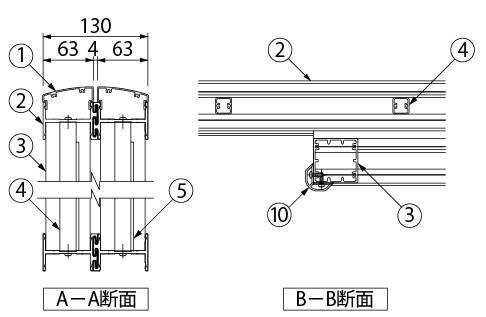

断面図


    部品構成

  1. 笠木カバー
    材質:A6063S 処理:陽極酸化塗装複合皮膜
  2. 横桟
    材質:A6063S 処理:陽極酸化塗装複合皮膜
  3. 縦桟A
    材質:A6063S 処理:陽極酸化塗装複合皮膜
  4. 縦桟B
    材質:A6063S 処理:陽極酸化塗装複合皮膜
  5. アルミパネル
    材質:A6063S 処理:陽極酸化塗装複合皮膜
  6. ブラケット
    材質:SUS
  7. ドリルねじ
    材質:SUS
  8. 固定ボルト
    材質:SUS
  9. アンカーボルト
    材質:SUS
  10. ガードクッション
    材質:合成ゴム

    設計情報

  • 床部免震エキスパンションジョイントと の組み合せによりW寸法が大きくなる 場合があります。
  • 塗装仕上に対応しております。

注文・発注情報

  • ご注文は、下記要領でご指示ください。
  • ガードクッション付
  • MX-TEVP-KA 片面パネル
  • MX-TEVP-KA 両面パネル
  • ガードクッションなし
  • MX-TEVP-K 片面パネル
  • MX-TEVP-K 両面パネル
  • 壁固定タイプ MX-TEV-K

寸法表<単位:mm>

可動量
(X・Y方向)
呼称 クリアランスC W
500 50176 500 1760
600 60206 600 2060
700 70236 700 2360
800 80266 800 2660
※性能指標について

価格(消費税は含まれておりません)

製品符号−呼称 可動量
(X・Y方向)
クリアランスC 価格 図面・施工要領書等
MX-TEVP-KA−50176 500 500 別途見積り 施工要領書
MX-TEVP-KA−60206 600 600 別途見積り 施工要領書
MX-TEVP-KA−70236 700 700 別途見積り 施工要領書
MX-TEVP-KA−80266 800 800 別途見積り 施工要領書
