EXジョイント免震構造建築用

床部免震エキスパンションジョイント 免震クリアランスカバー


MX-TRF
設計荷重:歩行用(5.0kN/u)

性能指標:A種
※性能指標について

製品写真

免震エキスパンションジョイント MX-TRF

製品の特徴

  • 免震構造建築物周りの免震クリアランスにおいて、地震でX方向に大きく広がった時に発生する開口に、人が落下する危険性を無くし、X方向に大きく縮まった時には、本体が変形して破壊しない構造の床部免震エキスパンションジョイントです。
  • 本体パネルにアルミニウムを採用し軽量化を図っています。
    可動ブラケットは強度、耐久性に優れるステンレスを使用しています。

機能説明

MX-TRF

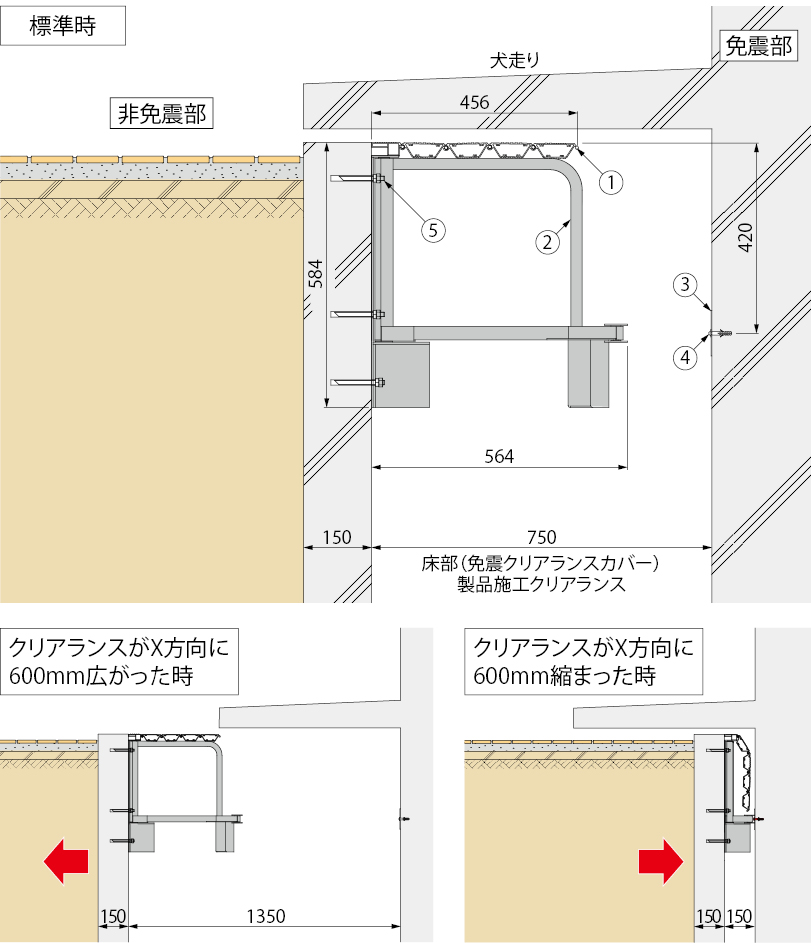

製品図面

MX-TRF


    部品構成

  1. 本体パネル
    材質:A6063S 処理:陽極酸化塗装複合皮膜
  2. 可動ブラケット
    材質:SUS304
  3. 保護プレート
    材質:溶融亜鉛めっき鋼板
  4. ナイロンプラグ
    材質:ナイロン
  5. アンカーボルト
    材質:SUS304

    設計情報等

  • 可動量(X・Y方向):600mm
  • クリアランス:750mm
  • 本体パネル長さ:2987mm
    本体パネル質量:27.1kg
  • X方向に縮まった時の免震クリアランスが100mmに納まる仕様もございます。

価格(消費税は含まれておりません)

製品符号 価格 図面・施工要領書等
MX-TRF 別途見積り cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書
