EXジョイント免震構造建築用

壁部免震エキスパンションジョイント 外壁
本体パネルステンレス製プレートタイプ

X方向片側せり出し式
Y方向ヒンジスライド式


MX22

製品写真

免震エキスパンションジョイント MX22

製品の特徴

  • 壁部(外壁)に使用する免震エキスパンションジョイントです。

MX22

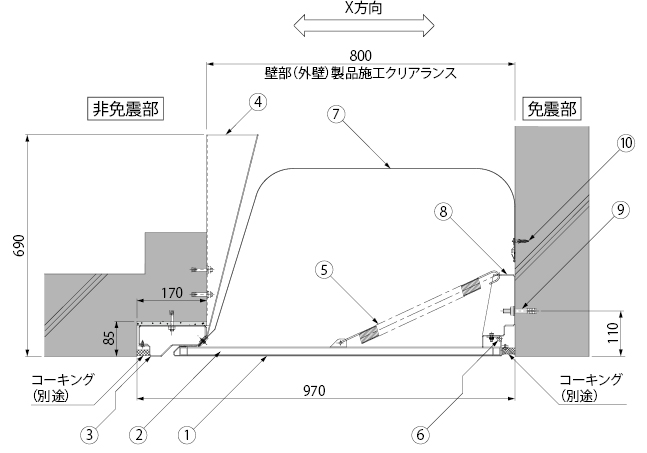

製品図面

MX22

    部品構成

  1. 本体パネル
    材質:SUS304 処理:ヘアライン仕上
  2. ホルダー
    材質:SUS304
  3. 受下地
    材質:SUS304 処理:ヘアライン仕上
  4. ガイドフレーム
    材質:SUS304
  5. スプリング
    材質:SUS304-WPB
  6. ヒンジ
    材質:SUS304
  7. 補助シート
    材質:軟質ポリ塩化ビニル
  8. ブ ラ ケ ッ ト
    材質:SUS304
  9. アンカーボルト
    材質:SUS304
  10. ナイロンプラグ
    材質:ナイロン

寸法表<単位:mm>

可動量
(X・Y方向)
呼称 クリアランスC W a 標準長さ 性能指標
500 5065 650 820 540 3000 C種
600 6075 750 920 640 3000 C種
700 7085 850 1020 740 3000 C種
800 8095 950 1120 840 3000 C種
※性能指標について

価格(消費税は含まれておりません)

製品符号−呼称 可動量
(X・Y方向)
クリアランスC 価格 図面等
MX22−5065 500 650 別途見積り cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書
MX22−6075 600 750 別途見積り cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書
MX22−7085 700 850 別途見積り cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書
MX22−8095 800 950 別途見積り cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書
